USER MANUAL
52-170 - PULSATING SPRINKLER
WITH ADJUSTABLE TRIPOD RANGE CELLPRO™
1
A
3
B
C
C.1
C.3
C.5
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
52-170 - ZRASZACZ PULSACYJNY NA REGULOWANYM TRÓJNOGU
RANGE CELLPRO™
Przeznaczenie: do nawadniania ogrodu. Zastosowanie: praca w ogrodzie,
podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: wg rysunku.
Czynnik roboczy:woda, maks. temp. 40˚C. Zastosowane dyrektywy i nor-
my: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE: Min. ciśnienie ro-
bocze: 2 bar (29 psi). Maks. ciśnienie robocze: 6 bar (87 psi). Zakres temp.
roboczych: 5˚C do 50˚C. Obszar zraszania: 2 bar (29 psi): Ø 21 m (68 ft);
2
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI
4 bar (58 psi): Ø 24 m (78 ft). Przepływ: 2 bar (29 psi): 11 l/min; 4 bar

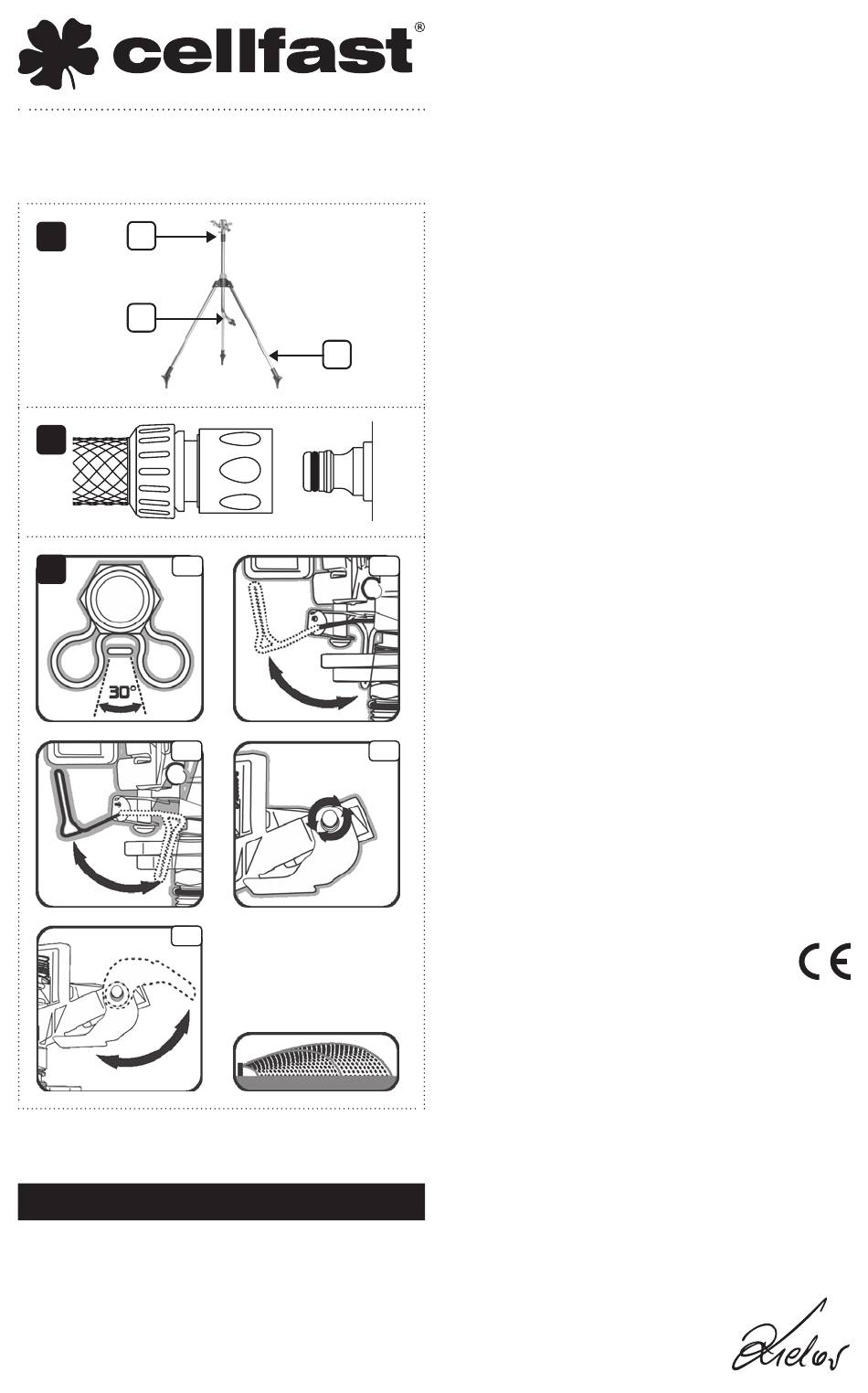

(58 psi): 18 l/min. OPIS PRODUKTU (rys. A): [1] Regulowana głowica.
[2] Podstawa mocująca z przyłączem wody [3]. INSTRUKCJE OGÓLNE:
Przed pierwszym użyciem produktu należy przeczytać oryginalną instruk-
cję obsługi, postępować według jej wskazań i zachować ją do późniejszego
wykorzystania lub dla kolejnego użytkownika. UŻYTKOWANIE ZGODNE
Z PRZEZNACZENIEM: Ten produkt został opracowany do użytku prywat-
nego - nie jest przeznaczony do zastosowań przemysłowych. Producent
nie odpowiada za ewentualne szkody wynikające z użytkowania urządze-
nia niezgodnie z przeznaczeniem lub racji niewłaściwej obsługi czy monta-
żu. Należy nadzorować dzieci, aby być pewnym, że nie będą bawić się pro-
duktem. BEZPIECZEŃSTWO: Nie kierować strumienia wody na urządzenia
elektryczne! Nie kierować strumienia wody na osoby i zwierzęta! Nie jest to
punkt poboru wody pitnej! Nie przekraczać maksymalnego ciśnienia robo-
czego! OCHRONA ŚRODOWISKA: Zużyte urządzenia zawierają surowce
wtórne, które powinny być oddawane do utylizacji. URUCHOMIENIE
(rys. B): Ustawić zraszacz w miejscu, w którym chcemy przeprowadzić za-
bieg podlewania uwzględniając zasięg urządzenia. Podłączyć wodę za po-
mocą węża zakończonego szybkozłączem. Odkręcić kran. Jeżeli zachodzi
potrzeba zmiany zakresu zraszania dokonać regulacji. REGULACJA
(rys. C): Urządzenie posiada regulację zasięgu zraszania oraz powierzchni
zraszania. Regulacji dokonuje się poprzez odpowiednie ustawienia głowicy
zraszającej. Opis funkcji: (C.1) Pokrycie całości lub części okręgu. Zraszacz
można w pełni regulować tak, aby nawadniał pełny okrąg lub dowolny od-
cinek od 30˚ do 360˚. (C.2) Pokrycie części okręgu. Druciany przełącznik
pozostaje w pozycji w „dół" i powinien znajdować się między kołnierzami,
tak jak pokazano na rysunku. Przekręć górny dolny kołnierz, aż do osią-
gnięcia pokrycia żądanej części okręgu. (C.3) Pokrycie pełnego okręgu.
Przesuń druciany przełącznik do pozycji „góra". (C.4) Opcje zraszania.
C.2
MGIEŁKA/STRUMIEŃ: przetnij strumień wody, obracając bolec dyfuzora
zgodnie z ruchem wskazówek zegara. Dostosuj opcję zraszania poprzez
dokręcenie lub luzowanie bolca. (C.5) Pokrycie odległości. Przekręć deflek-
tor w górę lub w dół tak, aby ustawić odległość wyrzutu wody. KONSER-
WACJA: Produkt nie wymaga konserwacji. ZAKOŃCZENIE PRACY: Zakrę-
cić kran. USUWANIE USTEREK: W przypadku wystąpienia problemów
z poprawnym działaniem urządzenia (za mały obszar zraszania) należy:
sprawdzić czy urządzenie nie jest zanieczyszczone; w przypadku zabloko-
wania mechanizmu przeczyścić sprężonym powietrzem; sprawdzić ciśnie-
nie zasilające; sprawdzić wąż zasilający. NAPRAWA: Jeżeli działania wy-
C.4
mienione w punkcie USUWANIE USTEREK nie prowadzą do prawidłowego
ponownego uruchomienia, należy skontaktować się z producentem w ce-
lu przeprowadzenia kontroli. Ingerencje osób nieuprawnionych prowadzą
do wygaśnięcia roszczeń. PRZECHOWYWANIE: Urządzenie przechowy-
wać poza zasięgiem dzieci w suchym, zamkniętym i zabezpieczonym
przed mrozem miejscu. GWARANCJA: W każdym kraju obowiązują warun-
ki gwarancji określone przez dystrybutora produktów producenta. Jakie-
kolwiek usterki produktu usuwamy w okresie gwarancji bezpłatnie, o ile
spowodowane są one błędem materiałowym lub produkcyjnym. W spra-
wach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do
dystrybutora lub bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany poni-
żej ma koncepcję, projekt i komercyjnie dostępną wersję produkcyjną
zgodną z obowiązującymi wymogami dyrektyw UE dotyczącej zdrowia
i bezpieczeństwa. Wszelkie zmiany lub modyfikacje tego produktu nie-
autoryzowane przez CELL-FAST sp. z o.o. unieważnią niniejszą deklara-
cję. Niniejsza deklaracja zgodności jest wydana na wyłączną odpowie-
dzialność producenta.
Producent: CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31, PL 37-450 Stalowa Wola
www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Zraszacz pulsacyjny na regulowanym trójnogu
RANGE CELLPRO™
Model: 52-170
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
Justyna Kalisz-Śliż
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 9.12.2024
