USER MANUAL
52-170 - PULSATING SPRINKLER
WITH ADJUSTABLE TRIPOD RANGE IDEAL™
1
A
3
B
C
C.1
C.3
C.5
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
info@cellfast.com.pl
www.cellfast.com.pl

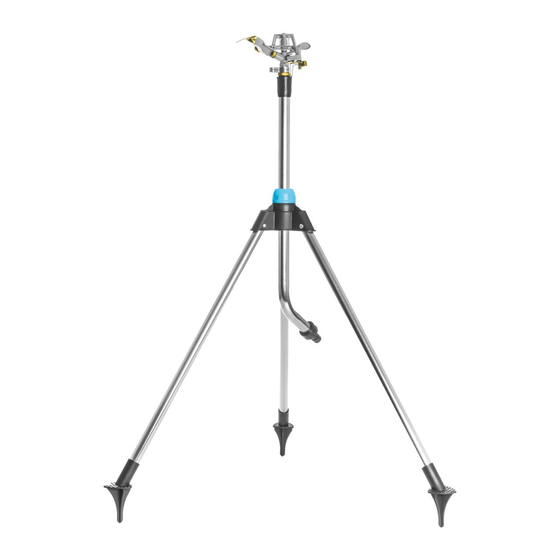

52-170 - ZRASZACZ PULSACYJNY NA REGULOWANYM
TRÓJNOGU RANGE IDEAL™
Przeznaczenie: do nawadniania ogrodu. Zastosowanie: praca w ogro-
dzie, podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: wg
rysunku. Czynnik roboczy:woda, maks. temp. 40˚C. Zastosowane dy-
2
POLSKI
rektywy i normy: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE:
Min. ciśnienie robocze: 2 bar (29 psi). Maks. ciśnienie robocze: 6 bar (87
psi). Zakres temp. roboczych: 5˚C do 50˚C. Obszar zraszania: 2 bar (29
psi): Ø 21 m (68 ft); 4 bar (58 psi): Ø 24 m (78 ft). Przepływ: 2 bar (29

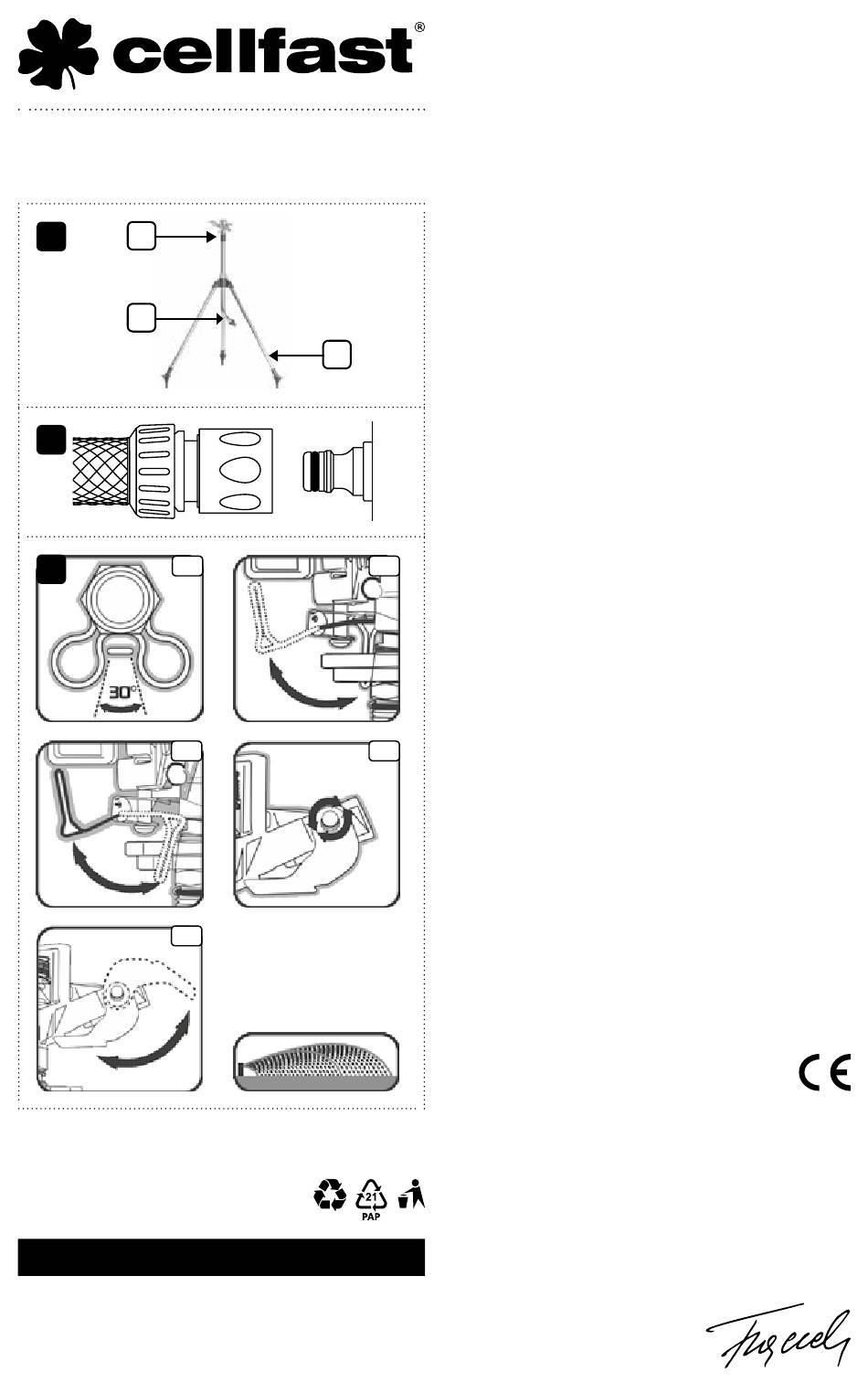

psi): 11 l/min; 4 bar (58 psi): 18 l/min. OPIS PRODUKTU (rys. A): [1]
Regulowana głowica. [2] Podstawa mocująca z przyłączem wody [3].
INSTRUKCJE OGÓLNE: Przed pierwszym użyciem produktu należy
przeczytać oryginalną instrukcję obsługi, postępować według jej wska-
zań i zachować ją do późniejszego wykorzystania lub dla kolejnego
użytkownika. UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM: Ten pro-
dukt został opracowany do użytku prywatnego - nie jest przeznaczony
do zastosowań przemysłowych. Producent nie odpowiada za ewentu-
alne szkody wynikające z użytkowania urządzenia niezgodnie z prze-
znaczeniem lub racji niewłaściwej obsługi czy montażu. Należy nadzo-
rować dzieci, aby być pewnym, że nie będą bawić się produktem.
BEZPIECZEŃSTWO: Nie kierować strumienia wody na urządzenia elek-
tryczne! Nie kierować strumienia wody na osoby i zwierzęta! Nie jest to
punkt poboru wody pitnej! Nie przekraczać maksymalnego ciśnienia ro-
boczego! OCHRONA ŚRODOWISKA: Zużyte urządzenia zawierają su-
rowce wtórne, które powinny być oddawane do utylizacji. URUCHO-
MIENIE (rys. B): Ustawić zraszacz w miejscu, w którym chcemy
przeprowadzić zabieg podlewania uwzględniając zasięg urządzenia.
Podłączyć wodę za pomocą węża zakończonego szybkozłączem. Od-
kręcić kran. Jeżeli zachodzi potrzeba zmiany zakresu zraszania dokonać
regulacji. REGULACJA (rys. C): Urządzenie posiada regulację zasięgu
zraszania oraz powierzchni zraszania. Regulacji dokonuje się poprzez
odpowiednie ustawienia głowicy zraszającej. Opis funkcji: (C.1) Pokry-
cie całości lub części okręgu. Zraszacz można w pełni regulować tak,
aby nawadniał pełny okrąg lub dowolny odcinek od 30˚ do 360˚. (C.2)
C.2
Pokrycie części okręgu. Druciany przełącznik pozostaje w pozycji
w „dół" i powinien znajdować się między kołnierzami, tak jak pokazano
na rysunku. Przekręć górny dolny kołnierz, aż do osiągnięcia pokrycia
żądanej części okręgu. (C.3) Pokrycie pełnego okręgu. Przesuń drucia-
ny przełącznik do pozycji „góra". (C.4) Opcje zraszania. MGIEŁKA/
STRUMIEŃ: przetnij strumień wody, obracając bolec dyfuzora zgodnie
z ruchem wskazówek zegara. Dostosuj opcję zraszania poprzez dokrę-
cenie lub luzowanie bolca. (C.5) Pokrycie odległości. Przekręć deflektor
w górę lub w dół tak, aby ustawić odległość wyrzutu wody. KONSER-
WACJA: Produkt nie wymaga konserwacji. ZAKOŃCZENIE PRACY: Za-
C.4
kręcić kran. USUWANIE USTEREK: W przypadku wystąpienia proble-
mów z poprawnym działaniem urządzenia (za mały obszar zraszania)
należy: sprawdzić czy urządzenie nie jest zanieczyszczone; w przypad-
ku zablokowania mechanizmu przeczyścić sprężonym powietrzem;
sprawdzić ciśnienie zasilające; sprawdzić wąż zasilający. NAPRAWA:
Jeżeli działania wymienione w punkcie USUWANIE USTEREK nie pro-
wadzą do prawidłowego ponownego uruchomienia, należy skontakto-
wać się z producentem w celu przeprowadzenia kontroli. Ingerencje
osób nieuprawnionych prowadzą do wygaśnięcia roszczeń. PRZECHO-
WYWANIE: Urządzenie przechowywać poza zasięgiem dzieci w su-
chym, zamkniętym i zabezpieczonym przed mrozem miejscu. GWA-
RANCJA: W każdym kraju obowiązują warunki gwarancji określone
przez dystrybutora produktów producenta. Jakiekolwiek usterki pro-
duktu usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są
one błędem materiałowym lub produkcyjnym. W sprawach napraw
gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybu-
tora lub bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
Urządzenie w wersji wprowadzonej przez nas do obrotu spełnia
wymogi zharmonizowanych dyrektyw UE, norm bezpieczeństwa
UE oraz norm dotyczących konkretnych produktów. Niniejsza de-
klaracja traci ważność w przypadku wprowadzania nieuzgodnio-
nych z nami zmian urządzenia.
Model: 52-170 - Zraszacz pulsacyjny na regulowanym trójno-
gu RANGE IDEAL™
Zastosowanie: Praca w ogrodzie, podlewanie.
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100.
Producent: CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
www.cellfast.com.pl
Osoba upoważniona: Bogusław Frączek
Stalowa Wola, 03.10.2020
