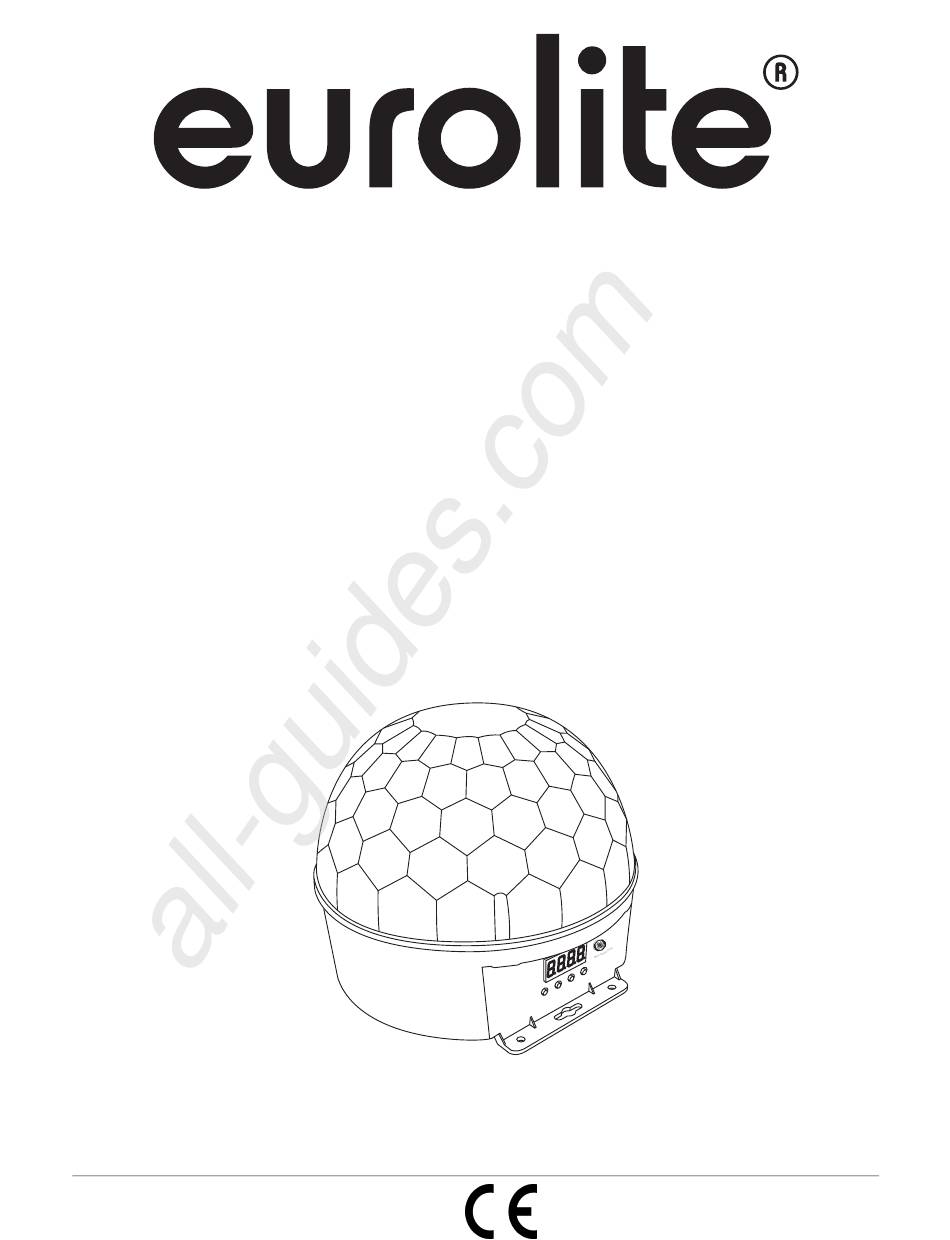

BEDIENUNGSANLEITUNG
USER MANUAL
LED BC-5
Beam Effect
R
T E
E N
N
W
D O
U P
D E
M O
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!
Werbung
Verwandte Anleitungen für EuroLite LED BC-5 Strahleneffekt
Inhaltszusammenfassung für EuroLite LED BC-5 Strahleneffekt
- Seite 1 All manuals and user guides at all-guides.com BEDIENUNGSANLEITUNG USER MANUAL LED BC-5 Beam Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918805 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00072814.DOC, Version 1.0...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BC-5 Strahleneffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 All manuals and user guides at all-guides.com Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
- Seite 5 All manuals and user guides at all-guides.com Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
- Seite 6 All manuals and user guides at all-guides.com Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
- Seite 7 All manuals and user guides at all-guides.com LED Display mit Bedientasten Mikrofon Empfindlichkeitsregler an der Unterseite des Gerätes zu finden INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden.
- Seite 8 All manuals and user guides at all-guides.com Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
- Seite 9 All manuals and user guides at all-guides.com Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Anschluss an den DMX-512 Controller / Verbindung Gerät –...
- Seite 10 Das Gerät verfügt über ein eingebautes Mikrofon und einen Drehregler an der Geräterückseite, um die Musikempfindlichkeit einzustellen. Stand Alone-Betrieb Das der LED BC-5 Strahleneffekt lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den der LED BC-5 Strahleneffekt vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lässt sich z.
- Seite 11 Projektor auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED BC-5 Strahleneffekt korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
- Seite 12 All manuals and user guides at all-guides.com Steuerkanal 2 - LED-Effekte Wert Eigenschaft 000 - 005 Dimmer 006 - 050 Farbwechsel 051 - 105 Überblenden 101 - 150 Farbwechsel + Strobe 151 - 200 Überblenden 201 - 255 Überblenden + Strobe Steuerkanal 3 - Geschwindigkeit Wert Eigenschaft...
- Seite 13 180 x 178 x 160 mm Gewicht: 1 kg Zubehör: Best.-Nr. EUROLITE TH-50 Theaterhaken, silber 58000650 Sicherungsseil 3x600mm bis 5kg, silber 58010310 EUROLITE Softbag Größe M, schwarz 30130500 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 19.12.2012 © 13/24 00072814.DOC, Version 1.0...
- Seite 14 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BC-5 Beam Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 15 All manuals and user guides at all-guides.com If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages.
- Seite 16 All manuals and user guides at all-guides.com OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g.
- Seite 17 All manuals and user guides at all-guides.com DESCRIPTION OF THE DEVICE Features Spectacular mirror ball effects • Clear, faceted surface provides for unique beam effects • Equipped with 5 x 3 W LEDs • 10 to 50 half-rotations per minute produce circular light plays •...
- Seite 18 All manuals and user guides at all-guides.com INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Seite 19 All manuals and user guides at all-guides.com Always install the device via all fixation holes. Do only use appropriate screws and make sure that the screws are properly connected with the ground. Procedure: Step 1: On the baseplate, there are holes for the installation. Step 2: Hold the baseplate onto the location where the device is to be installed.
- Seite 20 The electric installation must be equipped with a Residual Current Device (RCD) with a maximum fault current of 30 mA. Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED BC-5 Beam Effect starts running. 20/24 00072814.DOC, Version 1.0...
- Seite 21 All manuals and user guides at all-guides.com The device has two operating modes. It can be operated in Stand Alone mode via the Control Board or it can be run in DMX-controlled mode via a DMX controller. The device features a built-in microphone and a rotary control on the rear panel to adjust the sound sensitivity.
- Seite 22 All manuals and user guides at all-guides.com If several LED BC-5 Beam Effects are addressed similarly, they will work synchronically. Press the MODE-button and the UP/DOWN-buttons for setting the desired starting address. Now you can start operating the LED BC-5 Beam Effect via your lighting controller. DMX-protocol Control-channel 1 - PAN-Rotation Value...
- Seite 23 All manuals and user guides at all-guides.com CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse.
- Seite 24 Dimensions (LxWxH): 180 x 178 x 160 mm Weight: 1 kg Accessories: No.: EUROLITE TH-50 Theatre hook, silver 58000650 Safety bond 3x600mm up to 5kg, silver 58010310 EUROLITE Softbag size M, black 30130500 Please note: Every information is subject to change without prior notice. 19.12.2012 ©...
