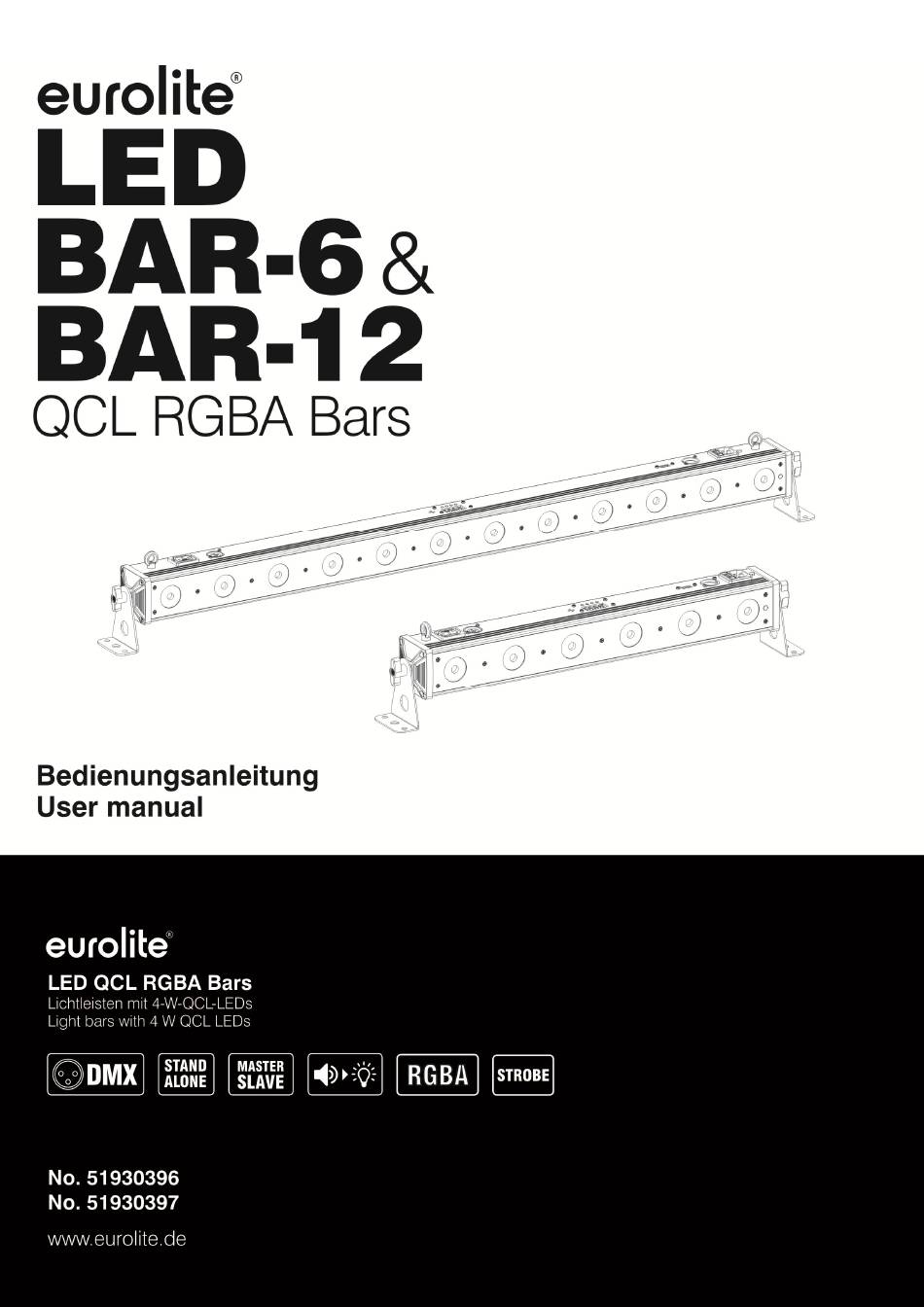

EuroLite 51930396 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite 51930396
Inhaltszusammenfassung für EuroLite 51930396
-
Seite 2: Inhaltsverzeichnis
TECHNICAL SPECIFICATIONS ........................30 Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51930396, 51930397 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED BAR-12 QCL RGBA Leiste oder EUROLITE LED BAR-6 QCL RGBA Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
2, 4, 5, 6, oder 9 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • • Musiksteuerung über eingebautes Mikrofon Mikrofonempfindlichkeit über Control Board einstellbar • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Komfortable Adressierung und Einstellung über Control-Board mit vier Bedientasten und LED- •... -
Seite 7: Installation
LED Bar-6 QCL RGBA DMX IN DMX OUT MODE ENTER POWER OUT SAFETY ROPE (4) Spannungsversorgungseingang (5) Sicherungshalter (6) DMX Eingang (7) USB-Buchse für QuickDMX-Anschluss (8) LED-Display mit Bedientasten (9) Mikrofon (10) DMX Ausgang (11) Power out (12) Fangsicherung INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden. - Seite 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MASS AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Gerät 3 Gerät 2 Gerät 1... -
Seite 10: Drahtlose Dmx-Übertragung Mit Quickdmx
Drahtlose DMX-Übertragung mit QuickDMX Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen. Der Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger zur Verfügung stellt. -
Seite 11: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die LED BAR-12/BAR-6 QCL RGBA Leiste den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 12: Funktion
Display Programm Funktion Auswählen des DMX-Kanal-Modus Einstellen der DMX-Startadresse d 001-d 511 2-Kanal DMX Modus d 001-d 509 4-Kanal DMX Modus d 001-d 508 5-Kanal DMX Modus d 001-d 507 6-Kanal DMX Modus d 001-d 504 9-Kanal DMX Modus C01 – C20 Farbvoreinstellungen (Master-Modus) * Auto Au1 –... -
Seite 13: Dmx-Gesteuerter Betrieb
DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. DMX-Modus Das Gerät verfügt über fünf verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie im Folgenden beschrieben, den DMX-Kanal-Modus definieren. Adressierung des Geräts Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display den gewünschten DMX- Kanal-Modus anzeigt (CH2, CH4, CH5, CH6 oder CH9). -
Seite 14: Dmx-Protokoll
DMX-Protokoll 2-Kanal-Modus Kanal: Wert: Funktion: 000 - 009 Keine Funktion 010 - 119 Auto-Modus über DMX 120 - 255 Musikgesteuerter Modus über DMX 000 - 255 DMX Auto-Modus Geschwindigkeit, zunehmend 4-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 000 - 255 Grün 000 - 255 Blau... - Seite 15 9-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 000 - 255 Grün 000 - 255 Blau 000 - 255 Amber 000 - 009 Keine Funktion 010 - 029 2700K 030 - 049 3200K 050 - 069 3400K 070 - 089 4200K 090 - 109 4900K 110 - 029...
-
Seite 16: Reinigung Und Wartung
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Artikel: 51930396 51930397 Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert:... - Seite 17 Zubehör: Best.-Nr. EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz 58010342 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik...
