Installation
Installationshinweis
2 . 1
Elektrische Installation
2 . 2
Bild 1

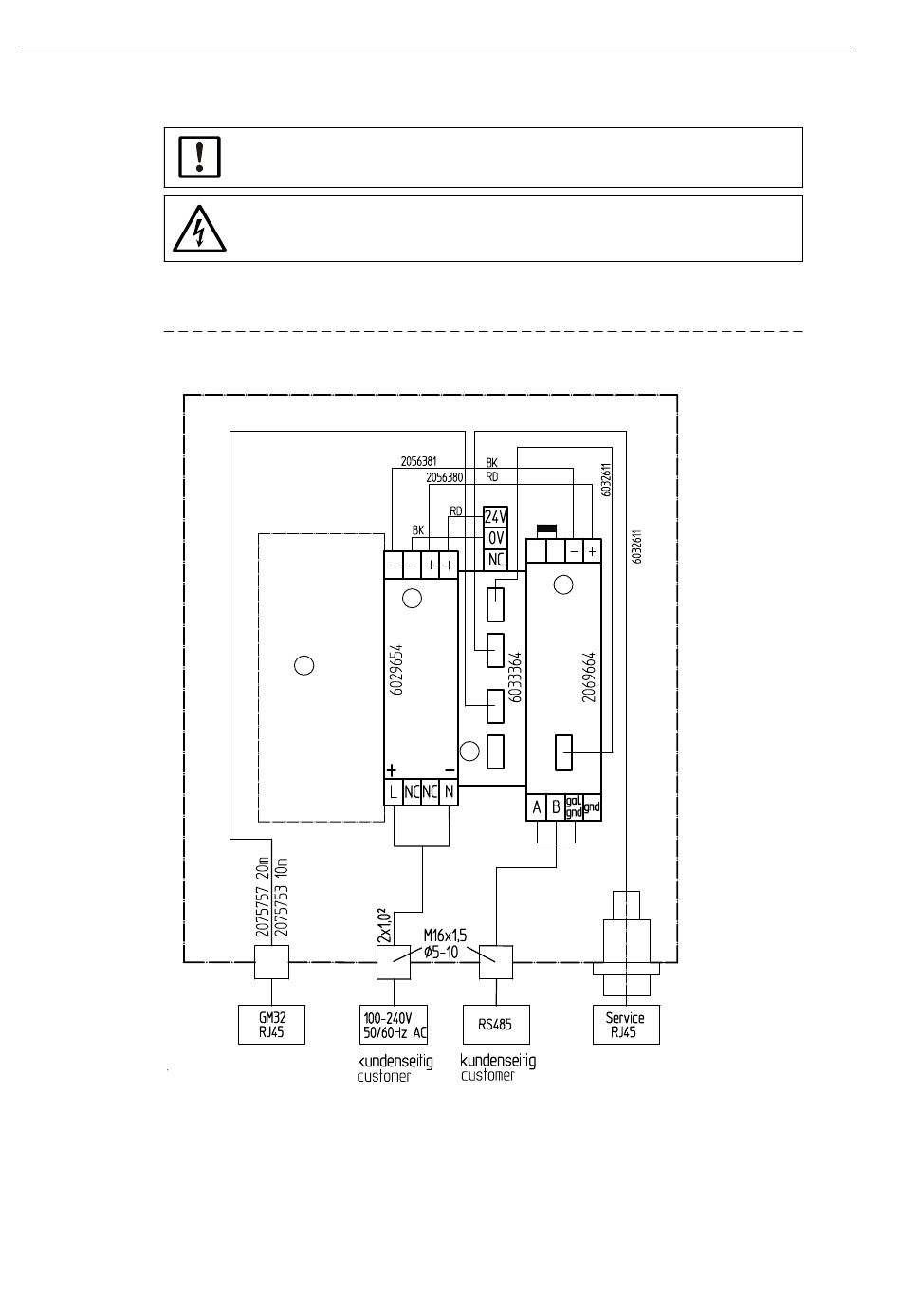

Anschlussplan TCP-Modbus Converter
Platz zum Einbau des Konverters.
1
Netzgerät 100-240 V 24 V 1A
2
Ethernet rail switch, 4x Cu-Anschluss: max. 80 m, 1x LWL-Anschluss (Sender, Empfänger): max. 5000 m
3
INTERFACEMODUL MODBUS TCP (XPORT) mit Ethernetanschluss
4
10
S O N D E R D O K U M E N T A T I O N
8030789/AE00/V1-0/2014-05
WICHTIG: Um Temperaturausfälle zu vermeiden, muss der TCP-Modbus
Converter immer mit den Anschlüssen nach unten montiert werden.
WARNUNG: Gefahr durch Netzspannung
▸
Lesen Sie vor Beginn der Installation die Betriebsanleitung des Netzteils.
