U N I V E R S A L
M E T A L L
L A G E R U N G

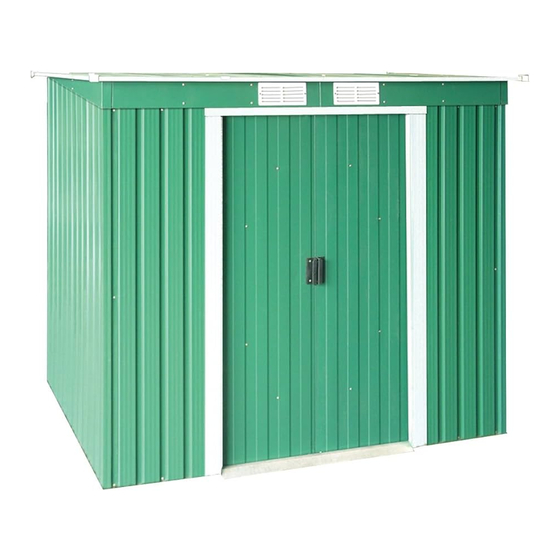

Pultdach Bauart
Metall-Garten-Schuppen
DAS HANDBUCH
Anweisungen für Aufbau
Größe 6 ' x 4 '
Ver: 2.0
Großer Spaziergang in Schuppen
•
Beweglich und leicht Aufbau
•
Grat verstärkte Wände
•
Breite Doppelte Türen
•
Verfügbar in Verschiedenen Größen
•
Ein Produkt von
S C H U P P E N
Erfordert zwei Leute und dauert 2-3 Stunden für Installation.
/
Kundendienst
Hotline
(800) 483-4674
www.uspolymersinc.com
Rufen Sie uns für fehlende oder beschädigte Teile.
Schicken Sie nicht zum Laden zurück.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DuraMax Pultdach
Inhaltszusammenfassung für DuraMax Pultdach
- Seite 1 U N I V E R S A L M E T A L L L A G E R U N G S C H U P P E N Pultdach Bauart Metall-Garten-Schuppen DAS HANDBUCH Anweisungen für Aufbau Größe 6 ' x 4 ' Ver: 2.0...
-
Seite 2: Werkzeuge, Die Sie Brauchen Werden
Bauteilliste ZUBEHÖRE Notiz: Überprüfen Sie alle Teile vor der Installation. CODE ESCHREIBUNG ANZAHL CODE BESCHREIBUNG ANZAHL PROFILES FUNDAMENT STANGE RÜCKSEITE LINKS UNTERST SCHIEBER FUNDAMENT STANGE RÜCKSEITE RECHTS TÜR GRIFF FUNDAMENT STANGE SEITE LINKS UND RECHTS OBEN ECKE BBFC FUNDAMENT STANGE FRONT LINKS UND RECHTS OBEN SCHIEBER EINFUHRKONUS KANAL... - Seite 3 Explosionsdarstellung RFSLR RFRC RPSLR RPCLR RFLC RFLC RPCLR RPSLR RFRC GPSL RFSLR SBSLR RSLRC FBSLR FBSLR SBSLR FB1C RSLRC FBSLR SBSLR FBSLR FBSLR FB2C GPSR ASLR ABCLR ABCLR WCBC ASLR WCFC BBFC WFLC WCBC BBFC WCFC WFRC DCLC DCRC DPLC DPRC WICHTIG: BENUTZEN SIE HAND-HANDSCHUHE, UM VERLETZUNG ZU VERHINDERN.
-
Seite 4: Duramax Lagerschuppen Begrenzte Fünfzehn Jahr-Garantie
Duramax Lagerschuppen Begrenzte Fünfzehn Jahr-Garantie U.S.Polymer-AG wird einen Ersatz-Teil frei von Gebühr schicken, im Ereignis materieller Defekte und oder Qualitätsarbeit für eine Periode von fünfzehn Jahren vom Datum von Ankauf. Diese Garantie hat sich nur zum originalen Ankäufer angeboten. Eine Zahlungsquittung oder anderer Beweis von Datum originalen Ankaufes ist vor Garantie-Dienst erforderlich.Unter keinen Umständen zahlen wIr den... - Seite 5 3ea 2” x 4” x 70” (50.8mm x 101.6mm x 1778mm) 2ea 2” x 4” x 47” (50.8mm x 101.6mm x 1193.8mm) DuraMax muß auf einer ebenen hölzernen Ladefläche oder auf einem ebenen konkreten Unterbau installiert werden. Äußerer Grad (CDX )-3/4 " (19mm) Sperrholz 1ea 3/4”...
-
Seite 6: Rückseite
. Bauen die Fundament Stange rückseite links (BLC) und Fundament Stange rückseite rechts(BRC) ein mit vier (S1) Schrauben. Sehen Bild 1 u. 2. Notiz Notiz-Seien vorsichtig von scharfen Rändern. 1&2 Bild.1 Bild.2 . Stellen die Fundament Stange oben auf dem Links Aufbau.Benutzen (S2) Schrauben den Aufbau zur Rückseite... - Seite 7 . Benutzen einen Zimmermannswinkel , stellen die Ecken auf. Befestigen die Base (BSC) zum Fundament mit (S2) Schrauben.Sehen das Bild. Bild.1 Bild.2 . Stellen die Fundament Stange (BBFC) oben auf (BSC) auf beiden Seiten. Befestigen mit (S1) Schrauben zu (BSC) auf beiden Ecken. Sehen Bild 1 u.
-
Seite 8: Erforderliche Teile
. Stellen den Einfuhrkonus Kanal (ECC) oben auf (BBFC). Befestigen mit (S2) Schrauben zur Base. Sehen Bild 1 u. 2. 1&2 BBFC 1&2 BBFC BBFC Bild.1 Bild.2 . Messen in aller Richtung wie in das Bild gezeig wird. Machen die Fundament Stange Aufbau in einer perfekten Quadraten Konkreten Base. - Seite 9 . Stellen Wandelement (WFRC) auf dem Fundament Stange (BBFC). Front richtige Seite der Schuppen Stellen Löcher mit der Fundament Stange auf. Befestigen mit (S1) Schrauben mit Scheibe auswärtig . WFRC WFRC Front BBFC Bild.1 . Stellen Wandelement ecke front (WCFC) auf der Fundament Stange (BSC).
- Seite 10 . Stellen der Gleiten Kanal rechts (SRC) oben auf der Wandelement (WFRC) von innen. Sehen Sie die Position in Bild 1. Stellen auf den Löchern mit dem Wandelement. Benutzen (S1) Schrauben mit Scheibe 1&2 befestigen. Sehen das Bild 2. WCFC WFRC WCFC WCFC...
- Seite 11 . Stellen Wandelement ecke front (WCFC) auf der Fundament Stange (BSC). Stellen auf den Löchern mit Fundament Stange und benutzen (S1) Schrauben mit Scheiben um zu befestigen. Sichern die Überschneidung Notiz Position wie in Bild 1 gezeigt wird. WFLC WCFC WCFC WFLC BBFC...
- Seite 12 . Legen 2 Stücke von (TS) oben Schieber in den gleitende Kanal. Sehen das Bild. Sichern die Position des Notiz Vorsprunges obenauf Schieber nach innen. Front Bild.1 . Stellen gleitende Kanal Stützung (SSB) auf dem gleitende Kanal (SLC) u. (SRC).Sehen Bild.1. Fluchten die Löcher mit gleiten Kanälen ein und befestigen mit (S1) Schrauben.
- Seite 13 . Stellen Wandelement (WSC) auf der Fundament Stange (BLC). Stellen die Löcher mit Fundament Stange auf. Befestigen mit (S1) Schrauben mit Scheiben.Benutzen (S3) Schrauben und Bolzen mit Scheibe um die zusammen in der Mitte des Wandelelements zu verbinden.Sehen Bild 1 Sichern die Überschneidung Notiz Position wie in Bild 1 gezeigt...
- Seite 14 . Stellen Wandelement Ende rückseite (WCBC) auf der Fundament Stange (BSC). Stellen die Löcher mit Fundament Stange auf. Befestigen mit (S1) Schrauben mit Scheibe.Benutzen (S3) Schraube und Mutter mit Scheibe um die zusammen in der Mitte des Wandelelements zu verbinden. WCBC Rückseite Bild.2...
- Seite 15 . Verbinden oberes Ende Winkel rückseite links u.rechts (ABCLR) zusammen mit (S1) Schrauben. Sehen das Bild. ABCLR ABCLR Bild.3 . Stellen oberes Ende-Winkel Seite (ASLR) oben auf dem Wandelemente (WCFC) U.(WCBC) von i n n e n . S t e l l e n d i e L ö...
- Seite 16 . Stellen die linke Tür-Säule (DCLC) oben auf der Fundament Stange (BBFC) und legen in das Wandelement ein. Sehen das Bild. DCLC DCLC DCLC BBFC Bild.2 Bild.1 . Befestigen die Tür-Säule mit (S1) Schrauben. Wiederholen Sie das Gleiche für die recht Tür-Säule (DCRC).
- Seite 17 C. Dach Notiz Notiz Alle Teile werden eindeutig Entfernen den Polyethylene markiert Achten auf das Film vor dem Aufbau. Richtige zu benutzen. Brauchten Teile: (RFLC) DACH GRATBILDUNG (FRONT RECHTS /RÜCKSEITE RECHTS) (FB1C) TRAUFBRETT FRONT LINKS (RFRC) (FB2C) DACH GRATBILDUNG (FRONT RECHTS /RÜCKSEITE LINKS) TRAUFBRETT FRONT RICHTIG (VC) BELÜFTUNG DECKE...
- Seite 18 . Stellen eingebaute Traufbrett (FB2C) oben auf dem rutschenden Kanal (SRC).Fluchten die Löcher mit dem rutschenden Kanal ein und befestigen mit FB2C (S1) Schrauben von innen. Sehen Bilder. 1&2 FB2C FB2C Bild.2 FB2C Bild.1 Bild.3 Stellen eingebaute Traufbrett (FB1C) oben auf dem rutschenden Kanal (SLC).Fluchten die Löcher mit dem rutschenden Kanal ein und befestigen mit (S1) Schrauben von innen.
- Seite 19 . Stellen das Giebel-Paneel (GPSL)oben auf oberes Ende Winkel Seite (ASLR)Sehen Bild.1. Fluchten GPSL das Giebel-Paneel in oberes Ende-Winkel rückseite (ABCLR)ein.Fluchten die Löcher mit oberes Ende Winkle ein und befestigen mit (S1) Schrauben.Sehen ASLR FB1B Bilder. 1,2&3 GPSL GPSL ASLR ASLR ABCLR ABCLR...
- Seite 20 . Verbinden Traufbrett (FB2C) mit Giebel-Paneel (GPSR)zusammen mit Traufbrett Abstützung 1&2 (FBSLR) und befestigen mit (S3) Schraube und Muttern.Sehen Bild. FB2C GPSR FBSLR FBSLR FB2C GPSR GPSR FB2C Bild.2 Bild.1 . Verbinden zwei Daecher Abstützung (RSLRC) in der Mitte zusammen mit Abstützbock(SBSLR) Fluchten die Löcher an und befestigen mit (S3) Schraube u.Mutter.Befestigen (SBSLR) auf beide Enden und befestigen mit (S3) Schraube und Mutter.
- Seite 21 . Befestigen die Dach-Abstützung-Mitte (RSM) auf dem verbundenen Traufbrett (FB1C & FB2C) in Front und Dach-Abstützung (RSLRC) auf der anderen FB1C Seite.Stellen Sie die Löcher in einer Reihe auf und befestigen mit (S3)Schraube u.Mutter .Sehen Bild. RSLRC FB1C FB1C FB2C FB2C FB2C RSLRC...
- Seite 22 Stellen das.Dach-Paneel (RPCLR) auf dem Traufbrett(FB2C) Stellen die Löcher auf und befestigen mit (S3) Schrauben mit Scheiben (PW)Benutzen(S1) Schrauben mit Scheiben als das RPSLR Befestigen der Dach Abstützung.(RSLRC) und oberes Ende Winkel (ABCLR) Stellen die Löcher auf. RPCLR FB2C Sichern die Notiz überschneidende Position RPCLR...
- Seite 23 . Bauen die Dach Gratbildung (RFLC & RFRC) RFRC mit Dach-Paneel ein wie in Bild gezeigt wird.. Befestigen mit (S1) Schrauben mit Scheiben. RFLC RFLC RFRC Stellen die oberes Ende-Ecke (TC) auf dem Dach Gratbildung Gelenke und befestigent mit (S2) Schrauben mit Scheiben.
- Seite 24 WICHTIG: BENUTZEN SIE HAND-HANDSCHUHE, UM VERLETZUNG ZU VERHINDERN.
-
Seite 25: Linke Tür
D. Tür Teile brauchten: (DPLC) TÜR PANEEL LINKS (DPRC) TÜR PANEEL RECHTS (DSCC) TÜRVERKLEIDUNG DICHTUNG JOCH TAFEL (DSSC) TÜRVERKLEIDUNG JOCH SEITE LINKS UND RECHTS (TSLC) TÜRVERKLEIDUNG JOCH OBEN LINKS (TSRC) TÜRVERKLEIDUNG JOCH OBEN RECHTS (BDSC) TÜRVERKLEIDUNG JOCH UNTERER LINKS/RECHTS (DH) TÜR GRIFF (BS) UNTERST SCHIEBER... - Seite 26 Rechts Tür-Aufbau .Bauen das Tür Paneel Streifen Seite zusammen (DSSC) zum Tür-Paneel rechts (DPRC) von innen. Benutzen (S3) Schraube und Mutter mit Scheiben. Notiz Entfernen den Polyethylene Film vor dem Aufbau. DPRC DSSC DSSC Bild.1 . Bauen das Türverkleidung Dichtung Joch zusammen (DSCC) mit Türverkleidung von innen.
- Seite 27 . Befestigen das Türverkleidung Dichtung Joch (DSCC) zur Türverkleidung Dichtung Seite (DSSC) mit (S1) Schrauben. Sehen Details. . DSCC DSCC DSSC DSCC DSSC DSCC Bild.1 . Bauen die Türverkleidung Dichtung (TSRC) mit Türverkleidung. Sichern die Türverkleidung oberes Ende Rand in (TSRC) hineingeleg werden TSRC sollte.Sehen Bild.1.Befestigen das (TSRC) zu dem...
- Seite 28 . Bauen die Türverkleidung Dichtung (BDSC) mit Türverkleidung..Legen unterst Rand der Tür- verkleidung in (BDSC) ein. Befestigen mit (S1) Schrauben zu dem (DSCC) und (DPRC) zur anderen Seite. Sehen Bild 5. Benutzen (S3) Schraube und Mutter mit Scheibe mit Türverkleidung. Sehen Bild DSSC DPRC DSCC...
- Seite 29 . Stellen den Tür-Griff fest (DH) mit Türverkleidung von Front-Seite mit (S3) Schraube und Mutter. DPRC Bild.1 Linke Tür-Aufbau .Bauen die Türverkleidung Dichtung Seite (DSSC) zur Türverkleidung links (DPLC) von innenein. Benutzen (S3) Schraube und Mutter mit Scheibe Entfernen den Polyethylene Notiz Film vor dem Aufbau.
- Seite 30 . Bauen Türverkleidung Dichtung Joch (DSCC) mit Tüverkleidung von innen ein. Die Dichtung ein Rand geht innen (DSSC) und anderer Rand in der Türverkleidung. Benutzen (S3)Schraube und Mutter mit Scheibe. DSCC DPLC DSCC Bild.1 . Befestigen Türverkleidung Dichtung Joch (DSCC) zur Türverkleidung Dichtung Seite (DSSC) mit (S1) Schrauben.
- Seite 31 . Bauen dieTürverkleidung Dichtung (TSLC) mit Türverkleidung ein.Sichern dass Türverkleidung oberes Ende Rand in (TSLC) einlegt .Sehen Bild TSLC 1.Befestigen (TSLC) zu dem (DSCC) mit (S1) Schrauben. Sehen Bild 2. Befestigen das andere 1&2 Ende durch die Türverkleidung zu dem (DSCC) mit (S1) Schrauben.
- Seite 32 .Bauen den unterst Schieber (BS) zur Türverkleidung unterst Seite bei beidem Rand (S3) mit Schraube und Mutter mit Scheiben ein. DPLC DPLC Bild.1 . Befestigen den Tür-Griff (DH) mit Türverkleidung von Front-Seite (S3)mit Schraube und Mutter. DPLC Bild.1 WICHTIG: BENUTZEN SIE HAND-HANDSCHUHE, UM VERLETZUNG ZU VERHINDERN.
- Seite 33 . Schieben den Türverkleidung-Aufbau in die Fundament Stange-Frontal (BBFC) u. (ECC). Sichern den unterst Schieber (BS) sollte in der Fundament Stange-Front und Einfuhrkonus Kanal gleiten.Sehen das Bild 1. Befestigen oberes Ende der Türverkleidung mit oberes Ende des-Schiebers (TS) mit (S1) Schrauben. Sehen das Bild 2 u. 3. 2&3 BBFC Bild.1...
