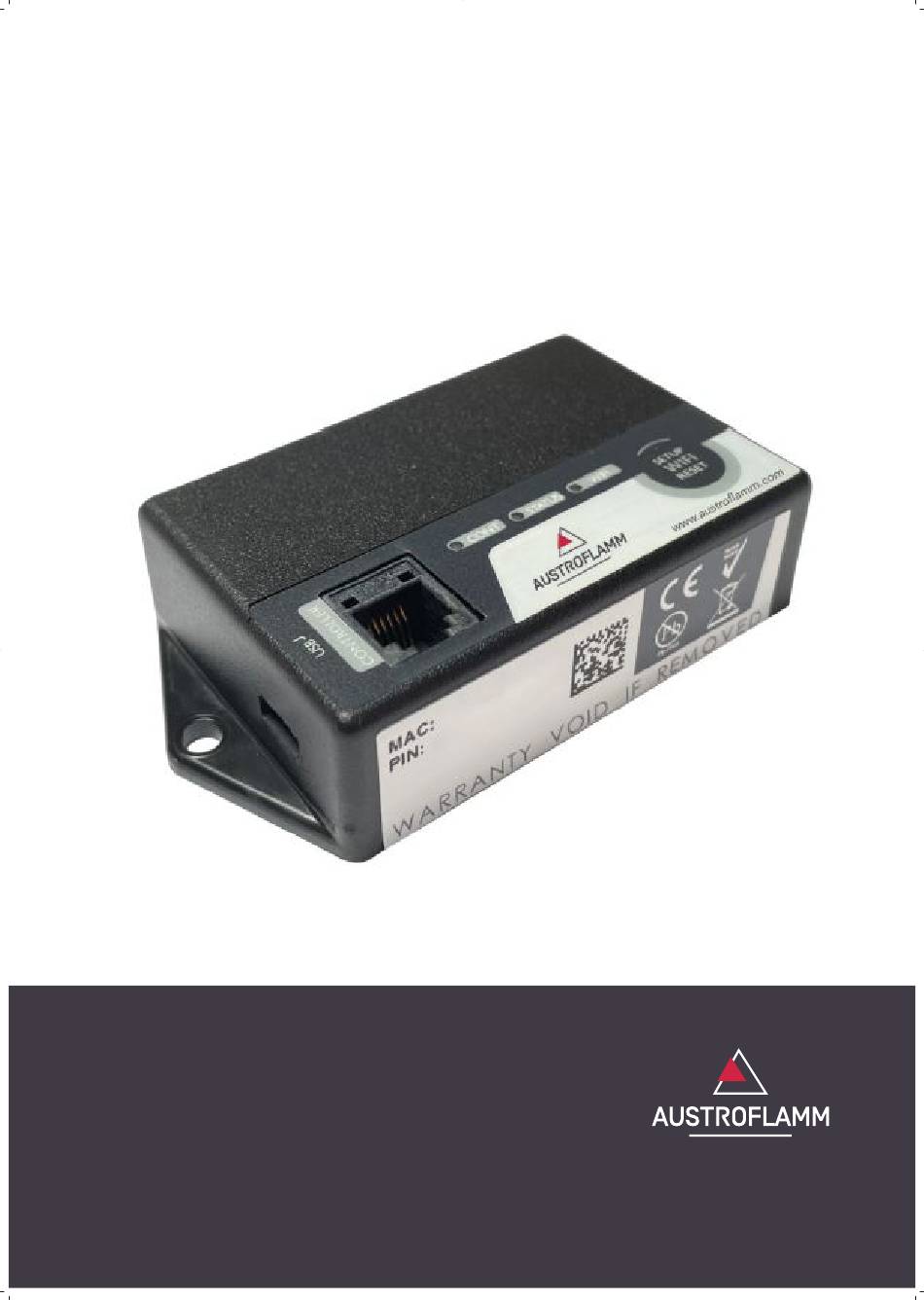

- Seite 1 Benutzerhandbuch / User Instructions Istruzioni per l’uso / Manuel d’instructions WiRCU-BOX www.austroflamm.com WiRCU-BOX WiRCU-BOX WiRCU-BOX...
- Seite 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
- Seite 3 Inhaltsverzeichnis Deutsch........................English ........................Français........................Italiano ........................
- Seite 4 So stellen Sie die Verbindung zu Ihrem WLAN-Netzwerk mit einem iOS-Gerät her ....12 1.3.3 Das WLAN-Netzwerk „WiRCU-XXXXXX“ wird nicht gefunden ............17 So setzen Sie die Einstellungen der WiRCU-Box zurück ..............17 LED-Anzeige / Funktionshinweise ..................... 18 Funktionen und Bedienung der Austroflamm PelletControl APP..........18 1.6.1...
- Seite 5 Info-Karte mit MAC-Adres- se und PIN-Nummer WARNUNG Die WiRCU-Box darf nicht mit Wasser, Reinigungsmitteln, Lösungsmitteln oder anderen Flüssigkeiten in Berührung kommen. Diese beschädigen die Elektronik der Box und verursachen Fehlfunktionen. Technische Eigenschaften: • Temperaturbereich für Lagerung und Betrieb: -20 °C bis +60 °C •...
- Seite 6 WiRCU-Box vorbereitet. Diese Schrauben müssen vor der Montage mit einem 2 mm Inbus- schlüssel abgeschraubt werden. 2) Montieren Sie die WiRCU-Box nun in der abgebilde- ten Lage auf die Rückwand. WICHTIG: Der Anschluss für das Datenkabel soll sich oben an WiRCU-Box befinden.
- Seite 7 Zur Einbindung der WiRCU-Box in Ihr WLAN-Netzwerk benötigen Sie auf Ihrem SmartDevice die Austroflamm PelletControl APP. Die Bedienung der WiRCU-Box ist nur mit der Austroflamm PelletControl APP möglich. Die aktuelle Version der Austroflamm PelletControl APP steht im App-Store (für iOS-Betriebssysteme) und bei Goo- gle Play (für Android-Betriebssysteme) zum Download bereit.
- Seite 8 1) Starten Sie die AUSTROFLAMM PELLET CONTROL APP. Die APP zeigt nach dem Start die abgebildete Menüseite an. 2) Drücken Sie auf „Nein“, es sei denn, Ihre WiRCU-Box ist bereits mit Ihrem WLAN-Netzwerk verbunden. 3) Die APP führt Sie Schritt für Schritt mit Anweisungen durch den Verbindungsvorgang.
- Seite 9 7) Nun wird angezeigt, dass Ihr Smart-Gerät nach dem „WiRCU-XXXXXX“-WLAN-Netzwerk sucht. Die Suche dauert einige Sekunden. 8) Sobald das WLAN-Netzwerk der WiRCU-Box gefun- den ist, erscheint „WiRCUXXXXXX“. 9) Wählen Sie das vorgeschlagene WLAN-Netzwerk aus. 10) Nach Auswahl des WLAN-Netzwerk „WiRCUXXXXXX“...
- Seite 10 12) Warten Sie bis die Meldung „Einstellungen erfolgreich an WiRCU-Box übertragen“ erscheint. Dann drücken Sie auf „Fertig“. 13) Trennen Sie nun das Datenkabel von der WiRCU-Box. Schließen Sie das Kabel kurz danach wieder an. 14) Warten Sie nun bis alle 3 LEDs auf der Oberseite Ihrer WiRCU-Box dauerhaft leuchten.
- Seite 11 Abänderung hinterlegt. 17) Drücken Sie auf „Verbinden”. 18) Ihr Ofen ist nun via APP bedienbar. 19) Lesen Sie im Kapitel Funktionen und Bedienung der Austroflamm PelletControl APP [}auf Seite 18], wel- che Möglichkeiten Ihnen die APP bietet.
- Seite 12 • Aktivieren Sie im SMART DEVICE MENÜ die Funktion „WLAN“. • Öffnen Sie die Austroflamm PelletControl APP. • Sie erhalten nun Anweisungen zum Verbinden der WiRCU-Box mit Ihrem WLAN-Router. Diese er- scheinen in der Sprache, die Ihr Smartphone als Standard aktiviert hat (falls nicht - siehe Kapitel Abändern der angezeigten APP-Sprache [}auf Seite 19]).
- Seite 13 WiRCU-Box. Nach Betätigung des BUTTON blinkt die „WLAN“-LED schnell (siehe Kapitel LED-Anzeige / Funktionshinweise [}auf Seite 18]). 5) Die WiRCU-Box schaltet damit ihr eigenes WLAN- Netzwerk „WiRCU-XXXXXX“ ein. Nach Beginn dieses Vorgangs haben Sie ca. 3 Minu- ten Zeit, um die Verbindung zwischen der WiRCU-Box und Ihrem WLAN-Netzwerk herzustellen.
- Seite 14 1 | WiRCU-BOX montieren WiRCU-BOX 7) Warten Sie, bis Ihr Smartdevice die WLAN-Netzwerk- liste im WLAN-Menü aktualisiert hat. Anschließend wählen Sie das WLAN-Netzwerk „WiRCUXXXXXX“ aus. 8) Kehren Sie nun zur AUSTROFLAMM PelletControl App zurück. Sie werden hier aufgefordert das WLAN- Netzwerk „WiRCUXXXXXX“ auszuwählen.
- Seite 15 11) Warten Sie bis die Meldung „Einstellungen erfolgreich an WiRCU-Box übertragen“ erscheint. Dann drücken Sie auf „Fertig“. 12) Trennen Sie nun das Datenkabel von der WiRCU-Box. Schließen Sie das Kabel kurz danach wieder an. 13) Warten Sie nun bis alle 3 LEDs auf der Oberseite Ihrer WiRCU-Box dauerhaft leuchten.
- Seite 16 WiRCU-BOX 14) Geben Sie nun im angezeigten Fenster die MAC- Adresse und die PIN-Nummer Ihrer WiRCU-Box ein. Diese Daten können Sie seitlich auf der WiRCU-Box oder der im Lieferumfang befindlichen Info-Karte ab- lesen. 15) Wählen Sie die Funktion „MAC-Adresse und PIN- Nummer speichern“...
- Seite 17 So setzen Sie die Einstellungen der WiRCU-Box zurück Drücken Sie die Taste „SETUP WiFi RESET“ an der WiRCU-Box so lange bis alle 3 LEDs auf der Oberflä- che der WiRCU-Box gemeinsam leuchten und in der Folge erlöschen. Dieser Vorgang benötigt rd. 10 Sekunden.
- Seite 18 Funktionen und Bedienung der Austroflamm PelletControl APP HINWEIS Alle Funktionen der WiRCU-Box und der Austroflamm PelletControl APP haben Sie nur dann, wenn die WiRCU-Box über die aktuelle Software verfügt und auf Ihrem Smart-Gerät die aktuelle AUSTRO- FLAMM PELLET CONTROL APP-VERSION geladen ist.
- Seite 19 WiRCU-BOX 1 | WiRCU-BOX montieren 1.6.1 Abändern der angezeigten APP-Sprache 1.6.2 Die APP – der Hauptmenü-Bildschirm / verfügbare Funktionen Zahlreiche Schnellfunktionen und Einstellungen können direkt auf dem HAUPTMENÜ-BILDSCHIRM der APP aufgerufen werden. 1 Menüfunktion 2 gewünschte Raumtemperatur erhöhen 3 gewünschte Raumtemperatur verringern 4 Heizleistung erhöhen...
- Seite 20 0,2 °C. Aktuelle Raumtemperatur Diese Funktion zeigt die aktuelle Raumtemperatur an. Diese wird bei jedem Austroflamm Pelletofen Modell von einem kabelgebundenen Sensor an der rechten Rückseite des Ofens nahe dem Boden er- fasst. Bei Verwendung des optionalen drahtlosen Temperatursensors / AUSTROFLAMM SMART SPOT wird die aktuelle Raumtemperatur vom Standort dieses Sensors ausgemessen.
- Seite 21 WiRCU-BOX 1 | WiRCU-BOX montieren 1.6.3 Weitere APP-Menüs Im MENÜ-Einstellungen stehen folgende Untermenüs zur Verfügung: • Timer • Einstellungen • Zeit und Datum • Eco-Modus • Über • Service-Info • Protokolle • Abmeldung TIMER-MENÜ Damit können Tages- und Wochenprogramme für das Heiz- gerät festgelegt werden.
- Seite 22 1 | WiRCU-BOX montieren WiRCU-BOX EINSTELLUNGEN Mit diesem Menü lassen sich folgende Einstellungen durch- führen: • SPRACHE: Die angezeigte Sprache kann geändert wer- den. • MITTEILUNGEN: Das Anzeigen von Fehler- und Warn- meldungen während des Ofenbetriebes kann aktiviert oder deaktiviert werden.
- Seite 23 Raumlufttemperatur von 23,6 °C und startet erneut bei einer Raumlufttemperatur unter 22,0 °C. ÜBER Das MENÜ ÜBER zeigt die APP-, die WiRCU-Box, die CON- TROLLER-Softwareversion und die Betriebssoftwareversion des Heizgerätes an. Weiteres sind MAC-Adresse und die Stärke des WLAN-Signal ablesbar. Für einen optimalen Be- trieb der WiRCU-Box ist darauf zu achten, dass der Wert zwischen -10 dBm und -80 dBm liegt.
- Seite 24 (z.B.: Temperatur- Regeleinrichtungen, …) wird hier angezeigt. Diese angezeigten Informationen sind bei Funktionsstörungen für den AUSTRO-FLAMM- SERVICETECHNIKER sehr hilfreich. PROTOKOLLE Hier werden aufgetretene Fehler chronologisch gereiht protokolliert. Diese Information ist bei der Behebung von Funktionsstörung für den AUSTROFLAMM SERVICE TECH- NIKER sehr wertvoll.
- Seite 96 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 800012 - 940351...
