Inhaltszusammenfassung für Z-EDGE Z3Pro

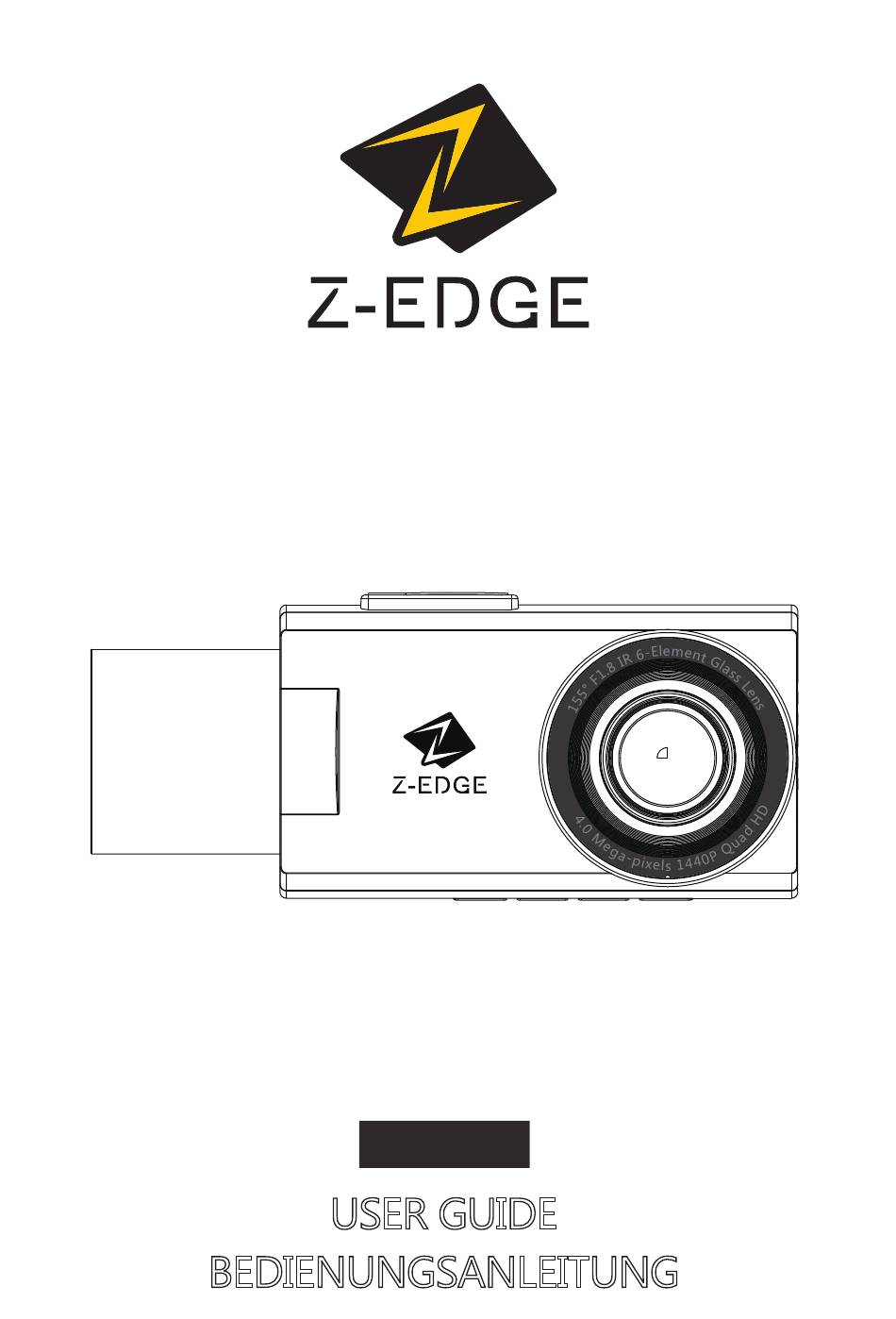

- Seite 1 Z3Pro USER GUIDE BEDIENUNGSANLEITUNG...
- Seite 3 CONTENTS / INHALTSVERZEICHNIS English Deutsch...
- Seite 5 Table of Contents 1 Introduction ............................ 1.1 Features ..........................1.2 What's in the Box ......................1.3 Product Overview ......................2 Getting Started ..........................2.1 Inserting the Memory Card ..................2.2 Installation ..........................2.3 Adjust Device Position ....................2.4 Connecting to Power ...................... 2.5 Powering the Dash Cam....................
- Seite 6 1 Introduction Welcome to the Z3Pro car dash cam. Protect you and your vehicle with real-time video and audio recording whilst you're driving. Featuring a stealth size design and dual-lens for recording front and back. Please read this manual carefully before using this product.
- Seite 7 1.3 Product Overview 11 12 13 14 Front Lens Suction Cup Mount Suction Mount Slot LED Indicator Power/Menu Button LCD Display Left-Arrow Button IR LEDs Right-Arrow Button Rear Lens OK Button TF/MicroSD Card Slot Reset Button Micro USB Port Speaker...
- Seite 8 2 Getting Started 2.1 Inserting the Memory Card Insert the memory card, with the pins facing towards the display, until it clicks into place. Remove Memory Card Push the edge of the memory card inward until you feel it click, then allow it to push out until you can remove it from the slot.
- Seite 9 2.2 Installation Please follow the below instructions for mounting your dash cam to your vehicles windshield: 1. Slide the car mount into the slot on top of the device until a click sound is heard. 2. Press the suction-cup firmly against your windshield, and rotate the lever clockwise (12 o'clock) to secure.
- Seite 10 2.3 Adjust Device Position Loosen the nut to swivel the device vertically. Click into place and secure by tightening the nut. Rotate the device horizontally for a clear view. WARNING: Do not install the device on a tinted windshield. This may damage the tint film.
- Seite 11 2.4 Connecting to Power Use only the supplied car charger to power the dash cam . 1. Plug the Micro USB port of the USB charging cable into the car dash cam Micro USB Port (8). 2. Plug the other end into the car charger, and insert it into your vehicles lighter socket.
- Seite 12 2.6 Set Date & Time The first time you turn the camera on, the boot guide will appear. Please set the language, date and time. You can also set it in the settings menu: Menu > Language Menu > Date/Time Before using the device, we recommend you set the correct date and time: •...
- Seite 13 3 Using the Car Dash Cam 3.1 Recording Videos With an SD card inserted and the device connected to power, when the car engine is switched on the dash cam will automatically power on and start recording. When the vehicle engine is switched off, the dash cam will automatically save the recording and power off.
- Seite 14 No. Item Description Camera Press Left-arrow Button to take a snapshot. Press Right-arrow Button to enable/disable audio Microphone recording. Stop Recording Press OK Button to stop recording. Setting Menu Press the menu button to enter the setting menu. Playback Press Left-arrow Button to playback videos/photos. Press Right-arrow button to change display view Display Switch on the screen.
- Seite 15 3.6 Parking Mode With Parking Mode and G-Sensor enabled, if vibration is detected, the camera will automatically turn on and start recording(in black screen). If no more motion or vibration is detected within 30 seconds, the camera will automatically return to standby mode(in black screen).
- Seite 16 3.10 Managing Video & Photo Files Navigate to the file you wish to manage.(See 3.9) • Press the Left-arrow & Right-arrow buttons(12 & 13) to select the previous or next file. • Press the OK Button(14) to select the file. •...
- Seite 17 3. Open the WLAN settings on your smart device and select the Z3Pro dash camera. This name is Z3PRO. Make sure it is connected. If WiFi password is required, please enter password: 12345678 4. Open the “Z-DashCam” app on your smart device.
- Seite 18 View/Play/Download/Delete the saved videos File Manager and images Camera Take a snapshot Record a 10 second video clip Recording Icon Note: Some features may not available on Z3Pro. If you have questions please contact Z-EDGE customer support via Email. -14-...
- Seite 19 5 Menu Overview Menu Feature Description Option App Download Use a QR Code scanner to QR Code scan it and download Z-DashCam App Set driving mode Scenario Mode Default/Drive/Scenic/ Park Resolution Set the recording Front+Rear: resolution 2560x1440P 30fps + 1920x1080P 30fps 1920x1080P 30 fps + 1920x1080P 30 fps Only Front: 2560x1440P 30fps 1920x1080P 60fps Settings 1920x1080P 30fps Loop Clip Time...
- Seite 20 Menu Feature Description Option Car Monitoring Enable/disable Parking Off/Parking Mode Mode (see 3.6) G-Sensor Adjust the sensitivity of Off/High/Medium/ G-Sensor (see 3.7). Watermark Enable/disable Date/Time, On/Off Logo stamp Enable/Disable Wide On/Off Dynamic Range Exposure Set the Exposure of the 0, 0.3, 0.7, 1, 1.3, 1.7, 2, recordings -0.3, -0.7, -1, -1.3, -1.7, -2 Frequency...
- Seite 21 (Please note: this does not interrupt the video recording). How do I start recording videos? • The Z3Pro dash cam is programmed to automatically record when there is power connected and a memory card inserted. When the engine is turned off or power is disconnected, the dash cam will stop recording and turn off.
- Seite 22 Follow us to get the latest updates, your opinion is important to us! 8 Warranty Thank you for choosing Z-EDGE. Your satisfaction is always our first priority. All Z-Edge customers have a 30-day money back guarantee, to make sure your shopping experience is worry-free. By default, the unit warranty-period is set to...
- Seite 23 9 Product Specifications Item Description Resolution Front+Rear: 2560x1440P 30fps + 1920x1080P 30fps 1920x1080P 30 fps + 1920x1080P 30 fps Only Front: 2560x1440P 30fps 1920x1080P 60fps 1920x1080P 30fps Storage Support Supports Micro SDXC, Up to 256GB, Class10 or above Display 2.0’’ IPS LCD Lens 155 degree wide angle Focus Range...
- Seite 24 Item Description Weight 4 oz / 115g Car Charger INPUT: DC 12-24V, OUTPUT: DC 5V Please Note: The contents of this manual are subject to change without notice to improve quality. ZeroEdge Technology owns the copyright for this manual. FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
- Seite 25 Inhaltsverzeichnis 1 EINLEITUNG .......................... 1.1 Eigenschaften ........................ 1.2 Lieferumfang ........................ 1.3 Produkt Übersicht ...................... 2 ANFANG ..........................2.1 Speicherkarte einsetzen ................... 2.2 Installation ........................2.3 Einstellen der Position des Geräts ............... 2.4 An die Stromversorgung anschließen ............... 2.5 Kamera ein-/ausschalten ..................2.6 Datum &...
- Seite 26 1 EINLEITUNG Vielen Dank, dass Sie sich für unsere Z-Edge Z3Pro Autokamera entschieden haben. Schützen Sie sich und Ihr Fahrzeug mit Echtzeit-Videoaufnahmen und Audioaufnahmen während der Fahrt. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und bewaren Sie diese zum nachschlagen in der Zukunft auf.
- Seite 27 1.3 Produkt Übersicht 11 12 13 14 Frontkamera Saugnapfhalterung Saugnapfhalterung Anschluss LED Anzeige Einschalt-/Menü Taste Bildschirm Nach-Links-Taste IR LEDs Nach-Rechts-Taste Innenkamera OK Taste Micro SD Kartenschlitz Reset Taste Micro USB Anschluss Lautsprecher Mikrofon -23-...
- Seite 28 2 ANFANG 2.1 Speicherkarte einsetzen Setzen Sie die Speicherkarte mit den Goldkontakten in Richtung des Bildschirms ein. Schieben Sie die Speicherkarte soweit in den Schlitz, bis sie einrastet. Speicherkarte entnehmen Drücken Sie vorsichtig auf die Speicherkarte, die Karte wird freigegeben und kann herausgezogen werden.
- Seite 29 2.2 Installation Bitte befolgen Sie die folgenden Schritte zur Befestigung des Geräts an der Windschutzscheibe Ihres Fahrzeugs: 1. Bringen Sie die Halterung am Gerät an. Schieben Sie ihn in dem Anschluss, bis diese einrastet. 2. Drücken Sie den Saugnapf fest gegen die Windschutzscheibe und drehen Sie den Hebel im Uhrzeigersinn, um ihn fest zu befestigen.
- Seite 30 2.3 Einstellen der Position des Geräts Lösen Sie die Kunststoffmutter, um das Gerät zu schwenken. Wenn die Position fixiert werden soll, muss die Mutter einfach wieder festgeschraubt werden. Schwenken das Gerät horizontal für eine klare Sicht. WARNING: Installieren Sie das Gerät nicht an einer getönten Windschutzscheibe. Dadurch könnte die Tönungsfolie beschädigt werden.
- Seite 31 2.4 An die Stromversorgung anschließen Verwenden Sie nur das mitgelieferte Autoladegerät, um die Kamera mit Strom zu versorgen. 1. Verbinden Sie die USB Kabel mit dem Micro USB Anschluss(8) an der Kamera. 2. Verbinden Sie den USB Anschluss des Ladekabels mit dem Kfz-Ladegerät und stecken Sie das Kfz-Ladegerät in die Zigarettenanzünder Buchse Ihres Fahrzeugs.
- Seite 32 2.6 Datum & Uhrzeit einstellen Wenn Sie die Kamera zum ersten Mal einschalten, wird die Boot-Anleitung angezeigt. Bitte stellen Sie die Sprache, Datum und Uhrzeit ein. Sie können es auch im Einstellungsmenü einstellen: Einstellungsmenü > Sprache Einstellungsmenü > Datum/Uhrzeit Bevor Sie dieses Gerät verwenden, empfehlen wir Ihnen, das richtige Datum und die richtige Uhrzeit einzustellen: •...
- Seite 33 3 Kamerabetrieb 3.1 Videoaufnahmen Wenn eine Speicherkarte eingelegt hat und das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das Gerät beim Einschalten des Automotors automatisch ein und beginnt mit der Videoaufnahme. Wenn der Automotor ausgeschaltet wird, speichert das Gerät automatisch die Videos und schaltet sich aus.
- Seite 34 Name Beschreibung Es zeigt an, ob der Videoschutz aktiv ist. Notfall-Video Drücken Sie während der Aufnahme die Einschalt- Schutz Taste, um zu aktivieren. Drücken Sie während der Aufnahme die Nach-Links Fotoaufnahme -Taste, um ein Foto zu machen. Es zeigt an, ob die Audio-Aufnahme aktiv ist. Mikrofon Drücken Sie während der Aufnahme die Nach-Rechts -Taste, um Audioaufnahme zu aktivieren/deaktivieren.
- Seite 35 3.4 Loop-Aufnahme Die Videos werden aufgezeichnet und in festgelegten Intervallen auf der Speicherkarte gespeichert. Sobald die Speicherkarte Karte voll ist, überschreibt die Schleifenaufnahme automatisch die früheste ungeschützte gespeicherte Datei. Dies verhindert, dass lange Videoclips bei einem einzigen Überschreiben verloren gehen. Die Videodateien können in Intervallen von 1, 3 oder 5 Minuten auf der Speicherkarte gespeichert werden:Einstellungsmenü...
- Seite 36 3.7 Vibrationserkennung (G-Sensor) Der eingebaute G-Sensor überwacht und erkennt ungewöhnliche Erschütterung oder Vibrationen. Sie löst automatisch die Funktionen Notfall-Video-Schutz und Parküberwachung aus. So stellen Sie die Empfindlichkeit ein, um diese Funktionen bei leichten oder starken Vibrationen automatisch auszulösen (Funktion kann auch ausgeschaltet werden): Einstellungsmenü > G-Sensor 3.8 Fotoaufnahme Drücken Sie während der Aufnahme die Nach-Links-Taste(12), um ein Foto aufzunehmen.
- Seite 37 WARNUNG: Gelöschte Dateien können nicht wiederhergestellt werden. Stellen Sie sicher, dass Sie wichtige Dateien speichern, bevor Sie sie löschen. 3.11 Nachtsicht Zur besseren Aufnahme mit der Innenkamera können Sie nachts die IR-LEDs einschalten. Die Nachtsicht hat drei Einstellungen zur Auswahl: Aus, Ein oder Auto. Nachtsicht einstellen: Einstellungsmenü...
- Seite 38 2. Überprüfen Sie, ob die WiFi-Funktion auf der Z3Pro Dashcam aktiviert ist. (Siehe 3.12). 3. Öffnen Sie die WLAN(WiFi)-Einstellungen auf Ihrem Smart-Gerät und wählen Sie die Z3Pro Dashcam aus. Der Name ist Z3PRO. Wenn ein WLAN-Passwort erforderlich ist, geben Sie bitte das Passwort ein: 12345678 4.
- Seite 39 Die gespeicherte Videos und Bilder anzeigen / Datei-Manager abspielen / herunterladen / löschen Kamera Foto aufnehmen Videokamera Ein 10-Sekunden Videoclip aufnehmen Symbol Hinweis: Einige Funktionen sind auf Z3Pro möglicherweise nicht verfügbar. Bei Fragen wenden Sie sich bitte per E-Mail an den Z-EDGE-Kundensupport. -35-...
- Seite 40 5 Einstellungen Übersicht Menü Funktion Beschreibung Verfügbare Option Verwenden Sie einen QR- QR Code Code-Scanner, um es zu Herunterladen scannen und die Z-DashCam -App herunterzuladen Aufnahme Modus Szenenmodus Standard/Fahren/ einstellen Szenisch/Parken Video Die Aufnahmeauflösung Front+Innen: Auflösung einstellen 2560x1440P 30fps + 1920x1080P 30fps 1920x1080P 30 fps + 1920x1080P 30 fps Nur Front:...
- Seite 41 Menü Funktion Beschreibung Verfügbare Option Überwachung Parküberwachung An/Aus An/Aus (siehe 3.6) Wasserzeichen Datum&Uhrzeit, Logostempel An/Aus aktivieren/deaktivieren WDR An / Aus An/Aus Der Belichtungswert Belichtung 0, 0.3, 0.7, 1, 1.3, 1.7, 2, einstellen. -0.3, -0.7, -1, -1.3, -1.7, -2 Frequenz Frequenz einstellen 50Hz/60Hz Tastenton An/Aus Tastenton...
- Seite 42 Nach-Rechts-Taste(13). (Hinweis: Die Videoaufnahme wird dadurch nicht unterbrochen.) Wie nehme ich Videos auf? • Die Z3Pro ist so programmiert, dass sie automatisch aufzeichnen, wenn die Stromversorgung angeschlossen und eine Speicherkarte eingesteckt ist. Wenn der Motor ausgeschaltet oder die Stromversorgung unterbrochen wird, stoppt die Kamera die Aufnahme und schaltet sich aus.
- Seite 43 Folgen Sie uns, um die neuesten Updates zu erhalten, Ihre Meinung ist uns wichtig! 8 Garantie Vielen Dank, dass Sie sich für Z-EDGE entschieden haben. Ihre Zufriedenheit ist immer unsere erste Priorität. Alle Z-Edge-Kunden haben eine 30-tägige Geld-zurück-Garantie, um sicherzustellen, dass Ihr Einkaufserlebnis sorgenfrei ist.
- Seite 44 9 Spezifikationen Name Beschreibung Auflösung Front+Innen: 2560x1440P 30fps + 1920x1080P 30fps 1920x1080P 30 fps + 1920x1080P 30 fps Only Front: 2560x1440P 30fps 1920x1080P 60fps 1920x1080P 30fps Speichermedium Unterstützt Micro SDXC bis zu 256 GB, Class 10 oder höher Bildschirm 2,0 Zoll IPS LCD Objektiv 155 Grad Weitwinkel 1,5 Meter bis unendlich...
- Seite 45 Name Beschreibung Gewicht 115g Autoladegerät Eingang: DC 12-24V, Ausgang: DC 5V Hinweis: Das Design und die Spezifikationen dieses Produkts können jederzeit ohne vorherige Ankündigung geändert werden. Es könnte einige Unterschiede zwischen dem Produkt und der Beschreibung in dieser Anleitung geben. ZeroEdge Technology besitzt das Urheberrecht für dieses Handbuch.
- Seite 46 CE-Kennzeichnung Verantwortlichen Person (VP) CET PRODUCT SERVICE LTD. EC REP Osterholzallee 144, 71636 Ludwigsburg, Germany E-mail: info@cetproduct.com Tel: +491734543507 -42-...
- Seite 48 Z3PROZ21UM-01...
