Fig.3
Fig.4
•
Indstilling af rillebredden:
Rillebredden indstilles efter antallet og tykkelsen af mellemlægningsskiverne,
der ligges mellem diamantskiverne.
Rillebredden
er
mellemlægningsskiver + tykkelse på diamantskæreskiverne.
Tykkelse på mellemlægningsskiver: 2x 3, 2x 6, 2x 10 og 1x 19.5 mm
Fig 5

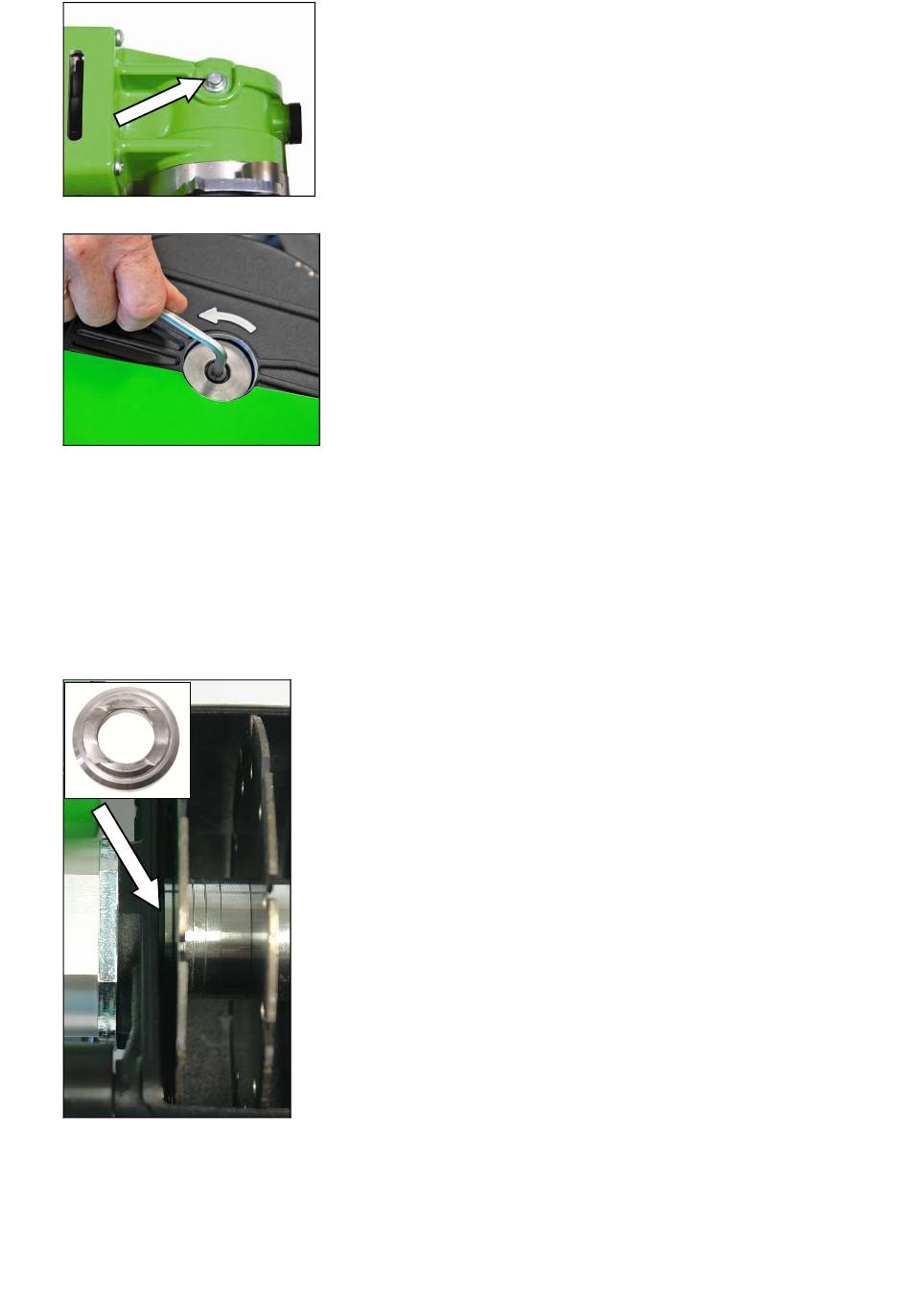

Tryk på spindellåseknappen for at låse arbejdsspindlen. (se pilen på Fig. 4)
Tryk på spindellås knappen for at låse
arbejdsspindlen.
Tryk
arbejdsspindlen står helt stille.
Ellers
maskinen.
Løsn flancebolten med
og tag såvel klembøsning, diamantskiverne
som mellemlægsskiverne ud.
Rengør arbejdsspindlen og alle de dele
der skal monteres.
udregnet
som
Først skal bagflancen monteres på
arbejdsspindlen. (se pilen)
Bagflancen skal vende så uddybningen vender
korrekt på arbejdsspindlen.
Monter skæreskiver og mellemlægningsskiver
på arbejdsspindlen, i den ønskede rillebredde.
kun
på
spindellåseknappen,
kan
der
forekomme
følger:
Rillebredde
85
skader
nbrakonøgle SW6,
u
=
tykkelse
når
på
på
