Eibenstock EMF 180.2 Originalbetriebsanleitung Seite 47

Fig.4
•
Impostazione della larghezza della scanalatura:
La larghezza della scanalatura si ricava dal numero e dallo spessore dei
distanziali tra i due dischi diamantati e dallo spessore dei dischi diamantati.
La larghezza della scanalatura si calcola come segue:
Larghezza della scanalatura = larghezza dei distanziali + larghezza dei due
dischi.
Larghezze dei distanziali : 2x 3, 2x 6, 2x 10 e 1x19,5 mm
Fig.5

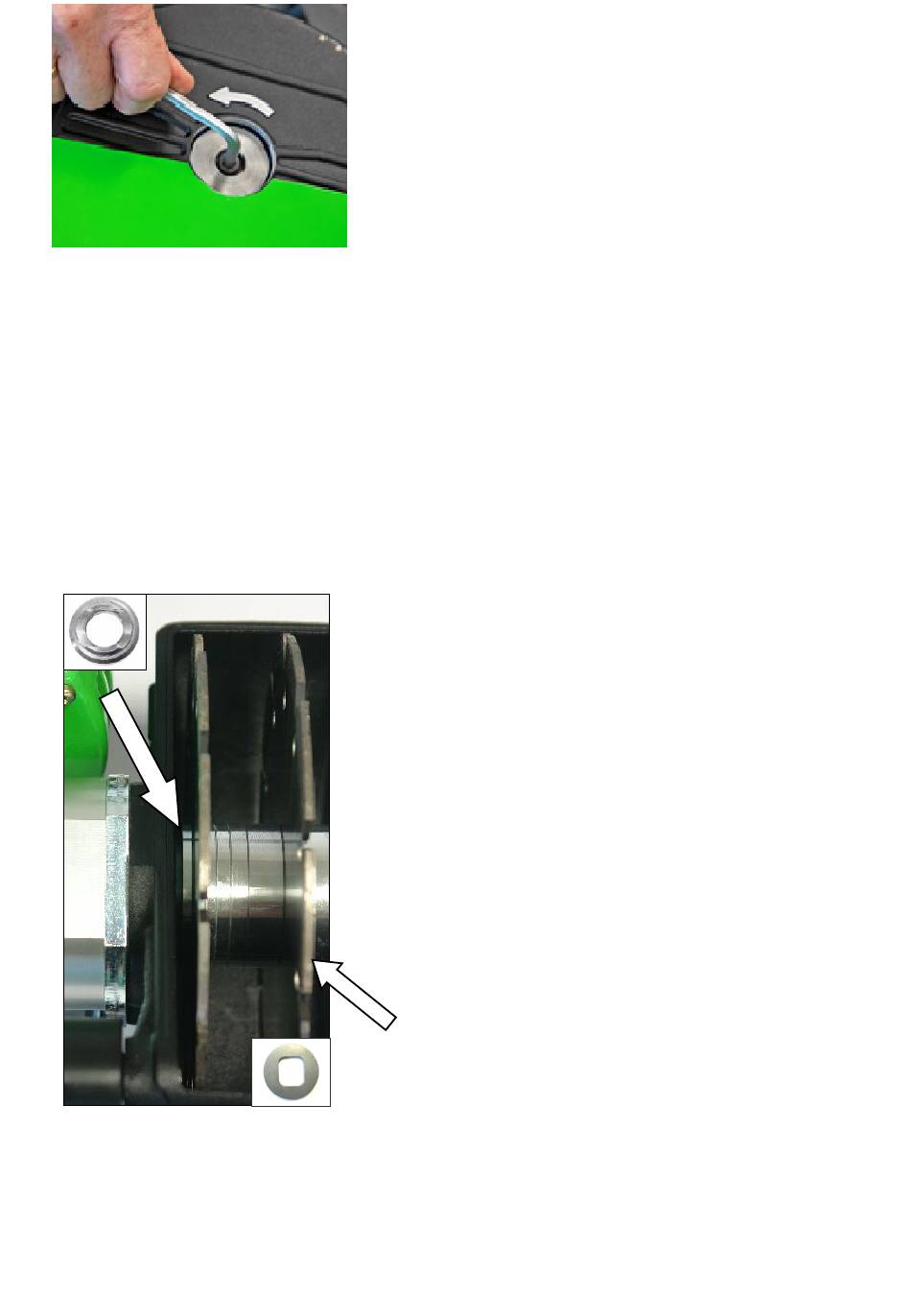

Allentare la vite di serraggio mediante la chiave
a brugola e rimuovere il disco diamantato e il
distanziale dal mandrino.
Pulire il mandrino e tutte le parti che devono
essere montate.
Per prima cosa montare sempre la
flangia di bloccaggio sul mandrino (cfr.
freccia).
L'elemento di trascinamento della flangia
di bloccaggio deve essere perfettamente
posizionato sul mandrino.
Quindi montare uno dei due dischi
diamantati.
Infine posizionare sul mandrino i
distanziali, il secondo disco diamantato in
base alla larghezza di scanalatura e,
come elemento più esterno, la rosetta di
pressione.
