Inhaltszusammenfassung für ViewSonic M1XB

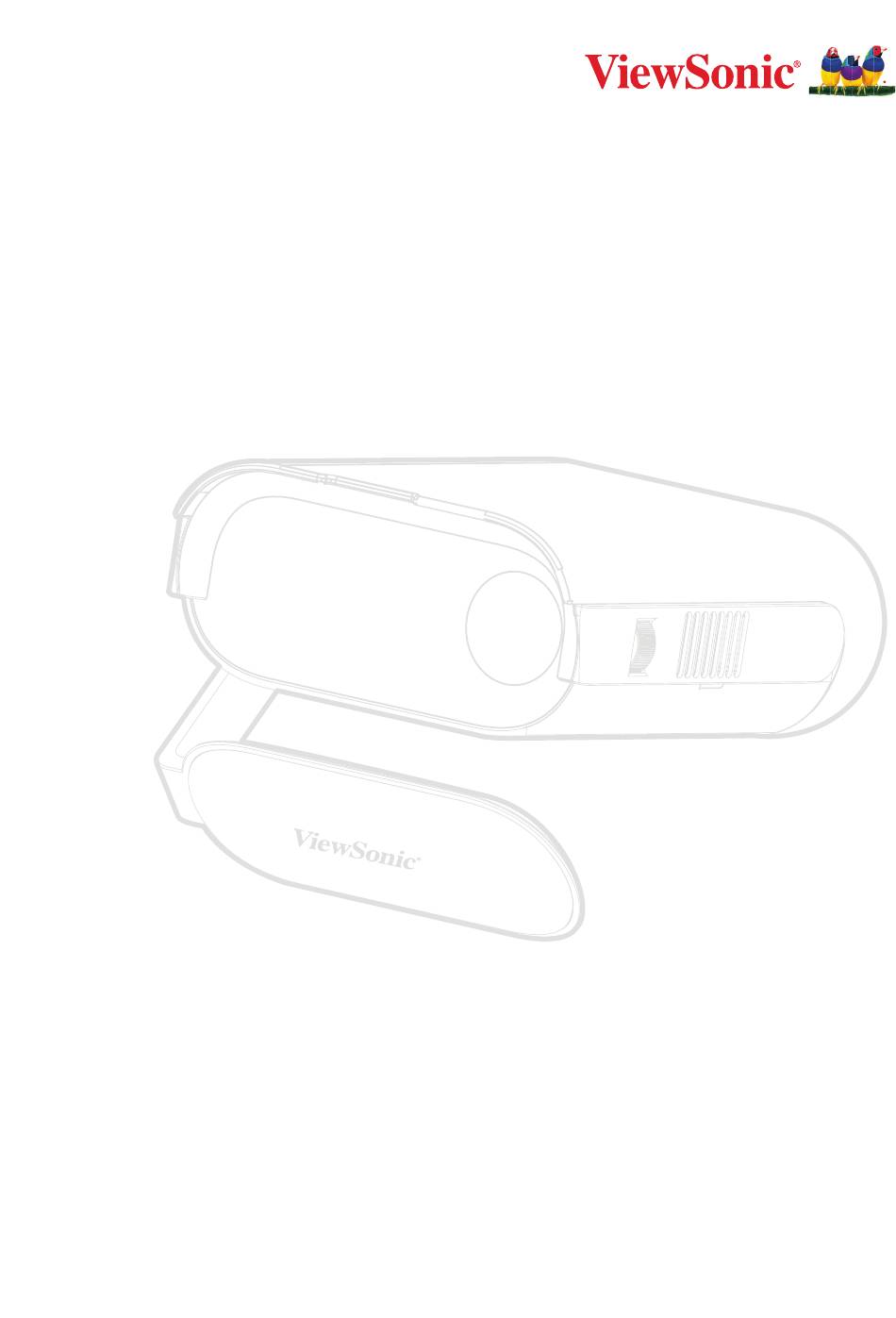

- Seite 1 M1XB M1XE Tragbarer LED-Projektor Bedienungsanleitung Modell Nr. VS19530 P/N: M1XB | M1XE...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
- Seite 3 Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme des Projektors die Sicherheitshinweise. • Bewahren Sie diese Anleitung zum künftigen Nachschlagen an einem sicheren Ort auf. • Lesen Sie alle Warnhinweise und befolgen Sie sämtliche Anweisungen. • Lassen Sie einen Abstand von 50 cm rund um den Projektor, damit eine angemessene Belüftung gewährleistet bleibt.
- Seite 4 Stromversorgung (USV) anschließen. • Schalten Sie den Projektor sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Projektors ist gefährlich. • Verwenden Sie nur vom Hersteller angegebene Zusatz- und Zubehörteile.
- Seite 5 Inhalt Sicherheitshinweise ............. 3 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Projektor ......................... 9 I/O-Anschlüsse ...................... 10 Fernbedienung ...................... 11 Fernbedienung – effektive Reichweite..............12 Fernbedienung – Batterien wechseln ..............12 Grundeinstellungen ........... 13 Eine Position wählen – Projektionsausrichtung ...........13 Projektionsgrößen ....................14 16:9-Bild auf einer 16:9-Leinwand ................
- Seite 6 Projektor verwenden ..........26 Projektor starten ....................26 Projiziertes Bild anpassen ..................27 Höhe und Projektionswinkel des Projektors anpassen ......... 27 Fokus anpassen ..................... 27 Erstmalige Aktivierung ..................28 Bluetooth Remote Pairing (Bluetooth Remote koppeln) ........28 Bevorzugte Sprache....................29 Projektionsausrichtung ..................29 Network Settings (Netzwerkeinstellungen) ............
- Seite 7 Anhang ..............74 Technische Daten ....................74 Timing-Tabelle ......................75 HDMI/USB-C-Video-Timing ................... 75 HDMI/USB-C – unterstütztes PC-Timing ............... 76 Unterstütztes 3D-Timing ..................77 LED-Anzeigen ......................78 Problemlösung ......................79 Wartung ........................80 Allgemeine Vorsichtsmaßnahmen ................ 80 Objektiv reinigen ....................80 Gehäuse reinigen ....................80 Projektor lagern ....................80 Informationen zu Richtlinien und Service ....
- Seite 8 Einleitung Lieferumfang Element Beschreibung Projektor Netzkabel USB-Type-C-Kabel Netzteil Fernbedienung mit Batterien Tragetasche Schnellstartanleitung...
- Seite 9 Übersicht Projektor Element Beschreibung Lautstärke erhöhen Lautstärke verringern Wiedergabe/Pause LED Anzeige (Betriebs- und Akku-LED) Lautsprecher IR-Empfänger Objektiv Fokusring I/O-Anschlüsse Intelligenter Ständer Stativhalterung...
- Seite 10 I/O-Anschlüsse DC 19V USB C AUDIO HDMI USB A 5V/1.5A 1. DC IN 2. USB Type C 3. Audio Out 4. HDMI 5. USB Type A Bitte verwenden Sie das mitgelieferte USB-Type-C-Kabel und stellen Sie sicher, dass Ihr USB-Type-C-Gerät Videoübertragung 1 - unterstützen kann.
- Seite 11 Fernbedienung Taste Beschreibung Ein/Aus Schaltet den Projektor ein oder aus. Quelle Zeigt das Eingangsquelle-Auswahlmenü Bluetooth-Modus Bluetooth aktivieren Aufwärts/Abwärts/ Navigieren und Menüelemente wählen. Links/Rechts Bestätigt die Auswahl Einstellungen Zeigt das Menü Setting (Einstellung) Zurück Zurück zum vorherigen Bildschirm Startseite Aufrufen des Bildschirms Home (Startseite) Lautstärkeregelung Zum Erhöhen oder Verringern der Lautstärke Stumm...
- Seite 12 Fernbedienung – effektive Reichweite Stellen Sie anhand der nachstehenden Schritte die angemessene Funktion der Fernbedienung sicher: 1. Die Fernbedienung muss innerhalb eines Winkels von 30 Grad lotrecht zu dem/ den Fernbedienungssensor(en) des Projektors gehalten werden. 2. Der Abstand zwischen Fernbedienung und Fernbedienungssensor(en) sollte maximal 7 Meter betragen.
- Seite 13 Grundeinstellungen Eine Position wählen – Projektionsausrichtung Persönliche Präferenzen und Raumlayout entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position Ihrer Leinwand. • Position einer geeigneten Steckdose. • Position und Abstand zwischen Projektor und anderen Geräten. Der Projektor ist darauf ausgelegt, in einer der folgenden Positionen installiert zu werden: Standort Vorne Tisch...
- Seite 14 Projektionsgrößen 16:9-Bild auf einer 16:9-Leinwand Hinweis: (e) = Leinwand / (f) = Objektivmitte (a) Leinwand- (b) Projektions- (c) Bildhöhe Bildbreite größe entfernung 76,2 32,16 0,82 14,7 37,36 26,15 101,6 42,88 1,09 19,6 49,81 34,86 53,6 1,36 24,5 62,26 43,58 1107 152,4 64,32 1,63...
- Seite 15 Verbindungen herstellen An Stromversorgung anschließen Gleichspannung (Netzausgang) 1. Schließen Sie das Netzkabel an das Netzteil an. 2. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Seite des Projektors. 3. Stecken Sie den Netzstecker in eine Steckdose. Bei Verbindung wird die Ladestatus-LED weiß.
- Seite 16 Stromversorgung per Powerbank Der Projektor kann auch über eine Powerbank mit Strom versorgt werden. 15V/3A 1. Verbinden Sie ein Ende des USB-Type-C-Kabels mit dem USB-C-Anschluss des Projektors. 2. Verbinden Sie das andere Ende des USB-Type-C-Kabels mit der Powerbank. Hinweis: Die Powerbank sollte mindestens 45 W (15 V / 3 A) bieten und Power- Delivery- (PD) Protokollausgabe unterstützen.
- Seite 17 Externe Geräte anschließen AUDIO HDMI USB A 5V/1.5A HDMI HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Videogerätes. Verbinden Sie dann das andere Ende des Kabels mit dem HDMI- Anschluss (unterstützt HDCP 1.4/HDMI 1.4) Ihres Projektors. USB-Verbindung USB-Type-A-Verbindung Schließen Sie zur Wiedergabe von Fotos, Musik und Filmen einfach ein USB-Flash- Laufwerk an den Anschluss USB-A an.
- Seite 18 Mit Bluetooth verbinden Bluetooth Speaker (Bluetooth-Lautsprecher) Der Projektor ist mit Bluetooth ausgestattet, damit Sie Ihr Gerät zur Audiowiedergabe drahtlos verbinden können. Ihr Gerät verbinden und koppeln: 1. Navigieren Sie zu: Home (Startseite) > Bluetooth. 2. Wählen Sie mit den Richtungstasten Aufwärts und Abwärts an der Fernbedienung Bluetooth Speaker (Bluetooth-Lautsprecher) oder Bluetooth Pairing (Bluetooth-Kopplung).
- Seite 19 4. Beim Aufrufen des Koppelungsmodus ist ein Soundeffekt zu hören. 5. Nach erfolgreicher Verbindung hören Sie einen weiteren Soundeffekt. Hinweis: • Der Projektor erhält den Namen „M1XB/M1XE“. • Nur Power (Ein-/Austaste) und Retrun (Zurück-Taste) können den Bluetooth-Modus beenden.
- Seite 20 Bluetooth Out (Bluetooth-Ausgang) Verbinden Sie den Projektor mit externen Kopfhörern oder Lautsprechern, die Bluetooth unterstützen. Ihr Gerät verbinden und koppeln: 1. Navigieren Sie zu: Home (Startseite) > Bluetooth. 2. Wählen Sie mit den Richtungstasten Aufwärts und Abwärts an der Fernbedienung die Option Bluetooth Out (Bluetooth-Ausgang). 3.
- Seite 21 Mit Netzwerken verbinden WLAN-Verbindung Mit dem integrierten WLAN können Sie mühelos eine Verbindung zu kabellosen Internetnetzwerken herstellen. So stellen Sie eine WLAN-Netzwerkverbindung her: 1. Navigieren Sie zu: Home (Startseite) > Settings (Einstellungen) > Network Settings (Netzwerkeinstellungen) > Wi-Fi (WLAN) 2. Wählen Sie mit den Richtungstasten Links- oder Rechtstaste an der Fernbedienung die Option Enable (Aktivieren).
- Seite 22 4. Wenn Sie eine Verbindung zu einem sicheren WLAN-Netzwerk herstellen möchten, müssen Sie bei Aufforderung das Kennwort eingeben.
- Seite 23 Nutzer-SSID 1. Navigieren Sie zu: Home (Startseite) > Settings (Einstellungen) > Network Settings (Netzwerkeinstellungen) > Wi-Fi (WLAN) 2. Wählen Sie mit den Richtungstasten Aufwärts- oder Abwärts an der Fernbedienung die Option Enable (Aktivieren). 3. Wählen Sie aus der Liste verfügbarer WLAN-Netzwerke Others (Sonstiges) und drücken Sie OK an der Fernbedienung.
- Seite 24 5. Geben Sie bei Aufforderung das Kennwort ein.
- Seite 25 1. Anwendung „Google Home“ herunterladen, installieren und öffnen. 2. Zum Aktualisieren der App ziehen und 30 Sekunden warten. 3. Nun ist „ViewSonic PJ-XXXX“ zu sehen; wählen Sie es aus. So übertragen Sie direkt (YouTube-Beispiel) 1. Verbinden Sie den Projektor und ein Mobiltelefon mit demselben WLAN- Netzwerk.
- Seite 26 Projektor verwenden Projektor starten 1. Achten Sie darauf, dass der Projektor an eine Stromversorgung angeschlossen oder der Akku ausreichend aufgeladen ist. 2. Öffnen Sie den intelligenten Ständer, indem Sie seine Objektivabdeckung nach unten bewegen. 3. Bewegen Sie den intelligenten Ständer in Ihren gewünschten Betrachtungswinkel. Hinweis: Stellen Sie keine schweren Gegenstände auf die Anschlussseite des Projektors bzw.
- Seite 27 Projiziertes Bild anpassen Höhe und Projektionswinkel des Projektors anpassen Der Projektor verfügt über einen (1) intelligenten Ständer. Durch Anpassung des Ständers ändern sich Höhe und vertikaler Projektionswinkel des Projektors. Passen Sie den Ständer zur Feinabstimmung der Position des projizierten Bildes sorgfältig Hinweis: Falls der Projektor nicht auf einem flachen Untergrund steht oder Leinwand und Projektor nicht lotrecht zueinander stehen, kann das projizierte Bild trapezförmig verzerrt angezeigt werden.
- Seite 28 Erstmalige Aktivierung Bei erstmaliger Aktivierung des Projektors müssen Sie Ihre bevorzugte Sprache, Projektionsausrichtung und Netzwerkeinstellungen wählen. Befolgen Sie die Bildschirmanweisungen mit den Tasten OK und Aufwärts/Abwärts/Links/Rechts an der Fernbedienung. Bei Anzeige des Bildschirms „Finish“ (Fertigstellen) zeigt dies an, dass der Projektor einsatzbereit ist. Bluetooth Remote Pairing (Bluetooth Remote koppeln) 1.
- Seite 29 Bevorzugte Sprache Wählen Sie die gewünschte Sprache und drücken Sie zur Bestätigung der Auswahl Projektionsausrichtung Wählen Sie die bevorzugte Projektionsausrichtung und drücken Sie zur Bestätigung der Auswahl OK. Informationen dazu finden Sie unter Seite 12.
- Seite 30 Network Settings (Netzwerkeinstellungen) Wählen Sie eine der verfügbaren WLAN-Optionen. Informationen dazu finden Sie unter Seite 21.
- Seite 31 Projektor abschalten 1. Durch Drücken der Ein-/Austaste an der Fernbedienung erscheint folgende Meldung: 2. Wählen Sie mit den Richtungstasten Aufwärts- oder Abwärts an der Fernbedienung die Option Turn Off (Abschalten) und drücken Sie OK an der Fernbedienung. Hinweis: Bei Nichtverwendung schalten Sie das Gerät bitte über die Ein-/ Austaste aus.
- Seite 32 Eingangsquelle ausgewählt – Bildschirmmenübaum Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Image Setting (Bildeinstellungen) und Advanced (Erweitert) anpassen. Hauptmenü Untermenü Menüoption Brightest Color Mode Movie Low Blue Light Brightness (-/+, 0~100) Contrast (-/+, -50~50) 6500K 7500K 9300K Red Gain (-/+, 0~100) Green Gain (-/+, 0~100)
- Seite 33 Hauptmenü Untermenü Menüoption Auto Aspect Ratio 16:9 Auto HDMI Settings Range Full Limited Disable Frame Sequential 3D Format Frame Packing 3D Settings Top-Bottom Advanced Side-by-Side Disable 3D Sync Invert Invert Movie Audio Mode Music Audio Settings Audio Volume (-/+, 0~50) Disable Mute Enable...
- Seite 34 Menü Image Setting (Bildeinstellungen) Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Image Setting (Bildeinstellungen) anpassen. So greifen Sie auf das Menü Image Setting (Bildeinstellungen) zu: 1. Drücken Sie die Einstellungstaste an der Fernbedienung. 2. Wählen Sie mit der Aufwärts-/Abwärtstaste ein Menü.
- Seite 35 3. Rufen Sie dann mit der Links-/Rechtstaste das/die Untermenü(s) auf und/oder passen Sie die Einstellungen an. 4. Drücken Sie zum Zurückkehren zum vorherigen Menü oder zum Verlassen die Zurück-Taste. Hinweis: USB-Gerätequelle unterstützt nicht die Funktion Bildeinstellung.
- Seite 36 Menüoption Beschreibung Der Projektor verfügt über verschiedene vordefinierte Bildmodi, aus denen Sie entsprechend Ihrer Betriebsumgebung und Ihres Eingangssignals wählen können. Brightest (Am hellsten) Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen besonders hohe Helligkeit benötigt wird, d.
- Seite 37 Menüoption Beschreibung Wählen Sie die Farbtemperatur. 6.500K Wahrt normale weiße Farbgebung. 7.500K Eine höhere, kühlere Farbtemperatur als 6.500K. 9.300K Die höchste Farbtemperatur; lässt das Bild maximal bläulich/ Color Temp weißlich erscheinen. (Farbtemperatur) User Color (Nutzerfarbe) Passen Sie Rot-, Grün- und Blauwerte wie gewünscht an. Hinweis: Die Funktion Wall Color (Wandfarbe) kann dabei helfen, die Farben des projizierten Bildes zu...
- Seite 38 Menü Advanved (Erweitert) Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Advanced (Erweitert) anpassen. So greifen Sie auf das Menü Advanced (Erweitert) zu: 1. Drücken Sie die Einstellungstaste an der Fernbedienung. 2. Rufen Sie mit der Rechtstaste das Menü Advanced (Erweitert) auf.
- Seite 39 3. Wählen Sie mit der Aufwärts-/Abwärtstaste ein Menü. 4. Rufen Sie dann mit der Links-/Rechtstaste das/die Untermenü(s) auf und/oder passen Sie die Einstellungen an. 5. Drücken Sie zum Zurückkehren zum vorherigen Menü oder zum Verlassen die Zurück-Taste.
- Seite 40 Menüoption Beschreibung Das Seitenverhältnis bezeichnet das Verhältnis zwischen Bildbreite und Bildhöhe. Mit dem Einzug der digitalen Signalverarbeitung können Digitalgeräte – wie Ihr Projektor – die Bilddarstellung dynamisch strecken und die Bildausgabe zu einem anderen, vom Originalsignal abweichenden Seitenverhältnis skalieren. Hinweis: Unterstützt nur HDMI/USB-C-Signaleingang.
- Seite 41 Menüoption Beschreibung Ermöglicht Ihnen das Ansehen von 3D-Filmen, -Videos und -Sportveranstaltungen auf realistischere Weise, indem die Bildtiefe beim Tragen einer 3D-Brille gezeigt wird. 3D-Sync 3D Settings Anpassen und wählen aus: Off (Aus), Frame Sequential, Frame (3D-Einstellungen) Packing, Top-Bottom, Side-by-Side. 3D-Synchr. Umkehren Ermöglicht die Korrektur, wenn die Tiefe des 3D-Bildes umgekehrt wird.
- Seite 42 Menübedienung Home Screen (Startbildschirm) Der Home Screen (Startbildschirm) wird bei jedem Projektorstart angezeigt. Navigieren Sie mit den Richtungstasten an der Fernbedienung zum Home Screen (Startbildschirm). Sie können unabhängig von Ihrer aktuellen Seite jederzeit zum Haupt-Home Screen (Startbildschirm) zurückkehren, indem Sie die Taste Home (Startseite) an der Fernbedienung drücken.
- Seite 43 Home Screen (Startbildschirm) – Bildschirmmenübaum Hauptmenü Untermenü Menüoption File Management Apps Center Disable SSID: Configure IP IP Address Network Settings Wi-Fi Enable Subnet Mask Default Gateway DNS Server Settings Others Disable Automatic Date & Time Enable Date Date & Time Time Time Zone 12 hours...
- Seite 44 Hauptmenü Untermenü Menüoption English French German Italian Spanish Russian 繁體中文 簡體中文 日本語 韓語 Swedish Dutch Language Turkish Czech Portuguese Thai Polish Finnish Settings Basic Settings Arabic Indonesian Hindi Vietnam Greek Hungarian Front Table Front Ceiling Projector Projection Rear Table Rear Ceiling Disable Auto V Keystone Enable...
- Seite 45 Hauptmenü Untermenü Menüoption 0.8x Zoom 0.9x Basic Settings 1.0x Test Pattern Disable Power On Source HDMI USB C Disable Power On Ring Tone Enable Disable 10 minutes Auto Power Off 20 minutes 30 minutes Disable 30 minutes 1 hour Smart Energy 2 hours Settings Sleep Timer...
- Seite 46 Hauptmenü Untermenü Menüoption Disable Power Bank Mode Enable Disable High Altitude Advanced Mode Enable Settings Reset Settings Reset to Factory Default Software Update Online Software Update Firmware by USB Settings Upgrade Enable OTA Reminder Disable Software Version Light Source Hours System Version Memory XX GB of XX GB...
- Seite 47 Menu Operations (Menübedienung) File Management (Dateiverwaltung) Verwalten Sie mühelos Dateien und Ordner. 1. Wählen Sie: Home (Startseite) > File Management (Dateiverwaltung). 2. Wählen Sie ein Gerät aus der Eingangsliste. Wählen Sie mit den Richtungstasten die gewünschte Datei. Drücken Sie dann zum Öffnen der ausgewählten Datei OK an der Fernbedienung.
- Seite 48 So bearbeiten Sie eine Datei 1. Halten Sie unter File Management (Dateiverwaltung) die OK-Taste drei (3) Sekunden gedrückt. 2. Ein Kontrollkästchen erscheint vor jeder Datei. Verwenden Sie die Richtungstasten und drücken Sie zur Auswahl einer oder mehrerer Dateien OK. 3. Durch Drücken der Rechts-Taste werden die Kästchen Copy (Kopieren), Paste (Einfügen), Cut (Ausschneiden), Delete (Löschen), Select All (Alles wählen) und Return (Zurück) verfügbar.
- Seite 49 Schaltflächen des Medienreglers verwenden Die Schaltflächen des Medienreglers erscheinen, falls eine zu öffnende Video-, Musik- oder Fotodatei ausgewählt wird. Bild Video Musik Zurück Zurück Zurück Wiedergabe Rücklauf Wiedergabe Weiter Wiedergabe Pause Vergrößern Pause Weiter Verkleinern Schnellvorlauf Zufällig Links drehen Weiter Alles wiederholen Rechts drehen Eines wiederholen...
- Seite 50 Unterstützte Dateiformate Multimediaformate Erweitern Codec .avi Audio .mp4 .m4v Video H.264/MPEG-4 .mov .mkv Video H.264 Video H.264, MPEG-2 .trp Audio .mts .m2ts Video MPEG-1, MPEG-2 .vob Audio DVD-LPCM .mpg Video MPEG-1...
- Seite 51 Office-Formate Elemente Anzeigen Kann Dokumente im DOC/DOCX-Format öffnen und doc/docx lesen Kann Dokumente im XLS/XLSX-Format öffnen und xls/xlsx Dokumentenan- lesen zeigefunktion Kann Dokumente im PPT/PPTX-Format öffnen und ppt/pptx lesen Kann Dokumente im PDF-Format öffnen und lesen Englisch, Vereinfachtes Chinesisch, Chinesisch (TW), Chinesisch (HK), Spanisch (LA), Französisch (EU), Portugiesisch (EU), Portugiesisch (BR), Deutsch, Russisch, Italienisch, Schwedisch, Spanisch (EU),...
- Seite 52 Apps Center (AppsCenter) Zum Anzeigen, Starten und Deinstallieren von Apps. 1. Wählen Sie zur Anzeige Ihrer Apps: Home (Startseite) > Apps Center (AppsCenter). 2. Wählen Sie mit den Richtungstasten die gewünschte App. Drücken Sie dann zum Starten der App OK an der Fernbedienung. Hinweis: Mit der Home (Startseite)-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.
- Seite 53 • Sie können Drittanbieter-Apps mittels .apk-Datei im File Management (Dateiverwaltung) installieren. Allerdings können bei Drittanbieter-Apps Kompatibilitätsprobleme auftreten. • Nicht von ViewSonic im Voraus installierte Apps sind möglicherweise nicht kompatibel oder funktionieren nicht einwandfrei. • Einige Apps erfordern möglicherweise eine Tastatur und Maus.
- Seite 54 Apps deinstallieren 1. Öffnen Sie Apps Center (AppsCenter) durch Auswahl von: Home (Startseite) > Apps Center (AppsCenter). 2. Wählen Sie mit den Richtungstasten die gewünschte App. 3. Halten Sie OK an der Fernbedienung drei (3) Sekunden gedrückt. Das nachstehende Dialogfenster erscheint: 4.
- Seite 55 Settings (Einstellungen) Unter Settings (Einstellungen) können Sie Network (Netzwerk), Basic (Basis) und Advanced Settings (Erweiterte Einstellungen), Date & Time (Datum und Zeit), Firmware Update (Firmware-Aktualisierung) anpassen und Informationen einsehen. Network Settings (Netzwerkeinstellungen) 1. Wählen Sie: Home (Startseite) > Settings (Einstellungen) > Network Settings (Netzwerkeinstellungen)
- Seite 56 2. Zeigen und passen Sie Ihre WLAN- und Netzwerkeinstellungen an. 3. Beachten Sie zur Einrichtung einer Drahtlosverbindung „Mit Netzwerken verbinden“ auf Seite 21.
- Seite 57 Basic Settings (Grundeinstellungen) 1. Wählen Sie: Home (Startseite) > Settings (Einstellungen) > Basic Settings (Basiseinstellungen) 2. Wählen Sie mit der Aufwärts- und Abwärtstaste die gewünschte Option und drücken Sie OK. Verwenden Sie dann zur Anpassung oder Auswahl die Links- und Rechtstaste.
- Seite 58 Menü Beschreibung Passen Sie die Trapezkorrektur an. Auto V Keystone (Auto-V-Trapezkorrektur) Sorgt für ein rechteckiges Bild durch automatische Anpassung der Trapezkorrektur, wenn die Anzeige durch Neigen des Projektors trapezförmig verzerrt ist. Enable (Aktivieren): Passt die Trapezkorrektur automatisch Disable (Deaktivieren): Ermöglicht die manuelle Anpassung der Trapezkorrektur.
- Seite 59 Date & Time (Datum und Zeit) Passen Sie Datum, Zeit, Zeitzone und Zeitformat an. Hinweis: Die Zeit wird nach Verbindung mit dem Internet oben rechts angezeigt. 1. Wählen Sie: Home (Startseite) > Settings (Einstellungen) > Date & Time (Datum und Zeit). 2.
- Seite 60 Menü Beschreibung Nutzer können Datum und Zeit nach Verbindung mit dem Internet automatisch synchronisieren. Automatic Date & Time Enable (Aktivieren) (Datum und Uhrzeit Schalten Sie die Synchronisierung ein. automatisch) Disable (Deaktivieren) Schalten Sie die Synchronisierung ab. Automatische Anpassung des Datums bei Verbindung mit Date (Datum) einem Netzwerk.
- Seite 61 Advanced Settings (Erweiterte Einstellungen) 1. Wählen Sie: Home (Startseite) > Settings (Einstellungen) > Advanced Settings (Erweiterte Einstellungen). 2. Wählen Sie mit der Aufwärts- und Abwärtstaste die gewünschte Option und drücken Sie OK. Verwenden Sie dann zur Anpassung oder Auswahl die Links- und Rechtstaste.
- Seite 62 Beschreibung Menü Power On Source Ermöglicht dem Nutzer, die gewünschte Quelle direkt nach (Quelle einschalten) Einschalten des Projektors aufzurufen. Power On Ring Tone Zum Aktivieren oder Deaktivieren des Signaltons beim (Signalton beim einschalten. einschalten Auto Power Off (Auto. Abschaltung) Der Projektor kann nach einem festgelegten Zeitraum nicht automatisch abgeschaltet werden, sobald keine Eingangsquelle erkannt wird.
- Seite 63 Beschreibung Menü In einer Umgebung auf einer Höhe von 1.500 bis 3.000 m über dem Meeresspiegel und mit einer Temperatur zwischen 5 °C und 25 °C sollte der High Altitude Mode (Höhenmodus) verwendet werden. High Altitude Mode (Höhenmodus) Hinweis: Wenn Sie diesen Projektor unter anderen extremen Bedingungen als den obigen verwenden, wird er zum Schutz vor Überhitzung möglicherweise automatisch...
- Seite 64 Firmware Upgrade (Firmware-Aktualisierung) Nutzer können die Firmware per Internet oder USB aktualisieren und die Versionsnummer prüfen. Hinweis: Trennen Sie während der Aktualisierung weder Netz- noch USB-Kabel. Unterbrechen Sie nicht die Internetverbindung. 1. Stellen Sie vor Aufrufen des Menüs Firmware Upgrade (Firmware- Aktualisierung) sicher, dass der Projektor mit dem Internet verbunden ist.
- Seite 65 1. Navigieren Sie zu: Home (Startseite) > Settings (Einstellungen) > Firmware Upgrade (Firmware-Aktualisierung) > Software Update Online (Online- Software-Aktualisierung). 2. Wählen Sie Enter mit der OK-Taste an der Fernbedienung. 3. Das System prüft die ViewSonic-Webseite (OTA) und zeigt die nachstehende Dialogmeldung, wenn eine neue Firmware vorhanden ist.
- Seite 66 4. Nach Auswahl von Yes (Ja) erscheint eine Fortschrittsleiste, sobald die Aktualisierung beginnt. 5. Nach Erreichen von 100 % startet der Projektor neu und die Projektion wird einige Minuten schwarz. Der gesamte Vorgang dauert etwa 10 Minuten. 6. Nach Aktualisierung der Firmware dauert es einige Minuten, bis der Projektor neu startet.
- Seite 67 Firmware-Aktualisierung per USB mit FAT32-Format Hinweis: NTFS-Format, schreibgeschützt. 1. Laden Sie die neueste Version von der ViewSonic-Webseite herunter und kopieren Sie die Datei auf ein USB-Gerät. 2. Verbinden Sie das USB-Gerät mit dem Projektor, navigieren Sie dann zu: Home (Startseite) > Settings (Einstellungen) > Firmware Upgrade (Firmware- Aktualisierung) >...
- Seite 68 Information (Informationen) 1. Wählen Sie: Home (Startseite) > Settings (Einstellungen) > Information (Informationen). 2. Zur Anzeige von Systemstatus und Informationen. Hinweis: Mit der Home (Startseite)-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.
- Seite 69 Screen Mirroring (Bildschirmspiegelung) Zum Spiegeln des Bildschirms Ihres persönlichen Gerätes. Beachten Sie zur Einrichtung einer kabellosen Bildschirmspiegelung „Drahtlose Bildschirmspiegelung“ auf Seite 17. Hinweis: Sicherstellen, dass Ihr Gerät mit demselben Netzwerk wie der Projektor verbunden ist.
- Seite 70 Bluetooth Der Projektor ist mit Bluetooth ausgestattet, damit Sie Ihr Gerät zur Audiowiedergabe drahtlos verbinden können. Informationen dazu finden Sie unter „Mit Bluetooth verbinden“ auf Seite 18.
- Seite 71 Adding Apps (Apps zufügen) Fügen Sie Ihre bevorzugte App dem Home Screen (Startbildschirm) hinzu. 1. Wählen Sie am Home Screen (Startbildschirm) die Option Add App (App zufügen) und drücken Sie dann OK an der Fernbedienung. 2. Wählen Sie mit den Richtungstasten die gewünschte App und drücken Sie OK.
- Seite 72 3. Nun erscheint Ihre bevorzugte App am Home Screen (Startbildschirm).
- Seite 73 Apps vom Home Screen (Startbildschirm) löschen 1. Wählen Sie am Home Screen (Startbildschirm) die App, die Sie löschen möchten. Halten Sie dann die OK-Taste drei (3) Sekunden gedrückt. 2. Die Nachricht „Do you want to Delete this application from My Favorites? (Möchten Sie diese Anwendung aus Meine Favoriten löschen?)“...
- Seite 74 Anhang Technische Daten Element Kategorie Technische Daten 0,2 Zoll WVGA, LED Anzeigegröße 24”~100” Projektionsabstand 0,64 – 2,66 m (38 Zoll bei 1 m) Objektiv F = 1,7, f = 5,5 mm Optischer Zoom Fest Digitaler Zoom 0,8- bis 1,0-fach Projektor Lichtquellentyp RGB-LED Lichtquellenlebenszeit...
- Seite 75 Timing-Tabelle HDMI/USB-C-Video-Timing Horizontale Vertikale Pixeltaktfrequenz Timing Auflösung Frequenz (kHz) Frequenz (Hz) (MHz) 480i 720(1440) x 480 15,73 59,94 480p 720 x 480 31,47 59,94 576i 720(1440) x 576 15,63 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25 720/60p 1280 x 720 74,25...
- Seite 76 HDMI/USB-C – unterstütztes PC-Timing Bildwiederhol- Horizontale Pixeltaktfrequenz Auflösung frequenz (Hz) Frequenz (kHz) (MHz) 59,94 31,469 25,175 640 x 480 72,809 37,861 31,5 37,5 31,5 720 x 400 70,087 31,469 28,3221 56,250 35,156 60,317 37,879 800 x 600 72,188 48,077 46,875 49,5 60,004 48,363...
- Seite 77 Unterstütztes 3D-Timing HDMI 3D (Blu-ray 3D mit Infoframe) Seitenverhältnis Bildwiederhol- Unterstützung Signal Auflösung (Pixel) frequenz (Hz) Frame Packing 16:9 23,98/24 1080p 1920 x 1080 16:9 50/59,94/60 720p 1280 x 720 Side-by-Side 16:9 50/59,94/60 1080i 1920 x 1080 Top/Bottom 16:9 23,98/24 1080p 1920 x 1080 16:9...
- Seite 78 LED-Anzeigen Licht Beschreibung Grün Einschalten Bereitschaftsmodus Blinkt weiß Projektoraufladung Leuchtet weiß Akku ist voll geladen...
- Seite 79 Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Projektors auftreten könnten. Problem Lösungsvorschläge Der Projektor • Achten Sie darauf, dass das Netzkabel am Projektor und schaltet sich nicht der Steckdose angeschlossen ist. • Falls die Kühlung nicht abgeschlossen wurde, warten Sie bitte, bis der Vorgang beendet ist.
- Seite 80 • Stellen Sie sicher, dass der Projektor ausgeschaltet und das Netzkabel von der Steckdose getrennt ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Händler, wenn ein Teil des Projektors ersetzt werden muss. • Sprühen oder schütten Sie niemals direkt Flüssigkeiten auf das Gehäuse.
- Seite 81 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
- Seite 82 FCC-Erklärung zur Strahlenbelastung Diese Ausrüstung erfüllt die FCC-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Der Endanwender muss bestimmte Bedienungsanweisungen einhalten, um die Vorschriften zur HF-Aussetzung zu erfüllen. Dieser Sender darf nicht gemeinsam mit jeglichen anderen Antennen oder Sendern installiert oder betrieben werden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt.
- Seite 83 IC-Erklärung zur Strahlenbelastung Diese Ausrüstung erfüllt die IC RSS-102-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt. Das Gerät für das Band 5150 bis 5825 MHz ist zur Reduzierung der Gefahr von Störungen bei mobilen Satellitensystemen, die denselben Kanal nutzen, nur für die Nutzung im Innenbereich vorgesehen.
- Seite 84 RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Stoff...
- Seite 85 Warnhinweis zu Batterien/Akkus • Akku: ͫ Extrem hohe oder niedrige Temperaturen, denen ein Akku während der Benutzung, Lagerung oder des Transports ausgesetzt sein kann; geringer Luftdruck in großer Höhe. ͫ Ersatz eines Akkus durch einen falschen Typ kann eine Sicherheitsvorkehrung außer Kraft setzen (z. B. bei einiges Lithium-Akkus). ͫ...
- Seite 86 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 87 Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
- Seite 88 Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...
- Seite 89 Verarbeitungsfehler aufweisen. Erweist sich ein Produkt während des Gewährleistungszeitraums als defekt hinsichtlich Material oder Verarbeitung, liegt es im alleinigen Ermessen von ViewSonic®, das Produkt zu reparieren oder durch ein gleichwertiges Produkt auszutauschen. Das Austauschprodukt oder Ersatzteile können wiederaufbereitete oder reparierte Teile oder Komponenten enthalten.
- Seite 90 ͫ Betrieb außerhalb der Produktspezifikationen. ͫ Betrieb des Produktes für andere als die vorgesehenen Zwecke oder unter ungewöhnlichen Bedingungen. ͫ Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic® autorisierte Personen oder Institutionen. ͫ Jeglichen Schäden am Produkt aufgrund des Transports.
- Seite 91 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
