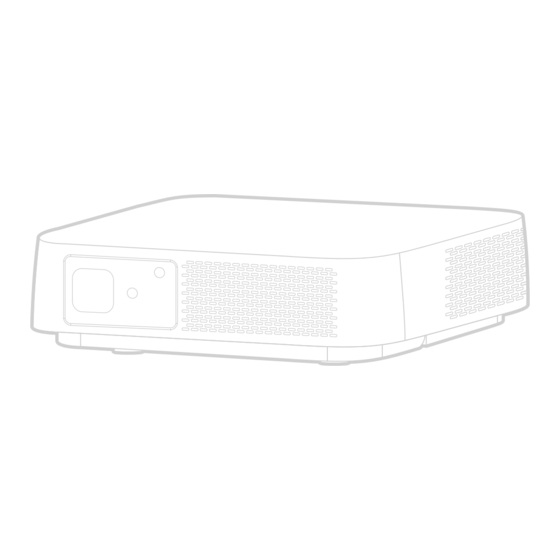

ViewSonic M2W Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

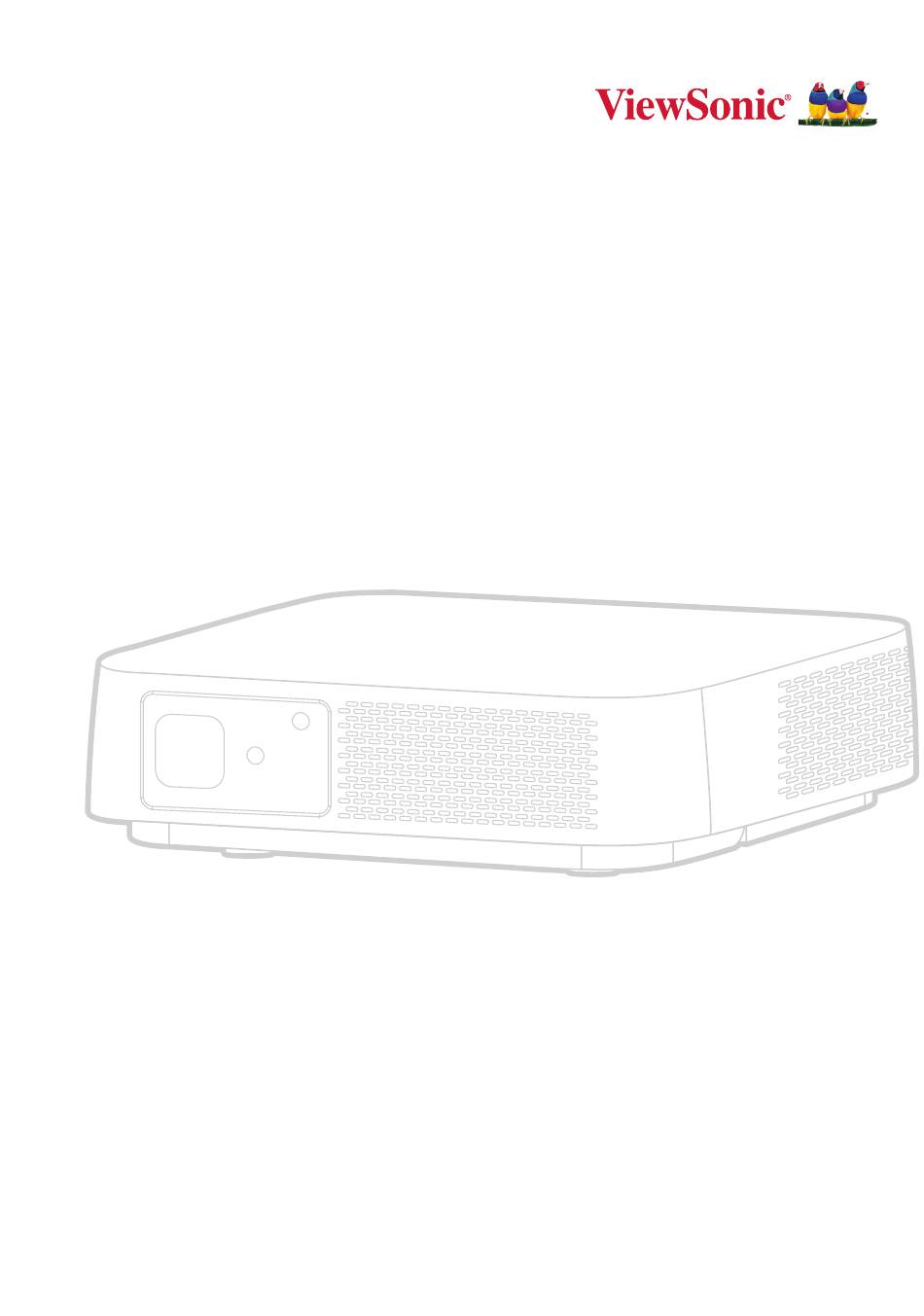

M2W
LED Smart Theater
Bedienungsanleitung
Modellnummer VS19063
P/N: M2W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic M2W

Inhaltszusammenfassung für ViewSonic M2W

  • Seite 1 LED Smart Theater Bedienungsanleitung Modellnummer VS19063 P/N: M2W...
  • Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise. Bitte lesen Sie vor Inbetriebnahme des Projektors die • Bewahren Sie diese Anleitung zum künftigen Nachschlagen an einem sicheren Ort auf. • Lesen Sie alle Warnhinweise und befolgen Sie sämtliche Anweisungen. • Lassen Sie einen Abstand von 50 cm rund um den Projektor, damit eine angemessene Belüftung gewährleistet bleibt.
  • Seite 4 Stromversorgung (USV) anschließen. • Schalten Sie den Projektor sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Projektors ist gefährlich. • Verwenden Sie nur vom Hersteller angegebene Zusatz- und Zubehörteile.

  • Seite 5: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ............. 3 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Projektor ......................... 9 Anschlüsse ......................10 Fernbedienung ...................... 11 Grundeinstellungen ........... 13 Eine Position wählen – Projektionsausrichtung ...........13 Projektionsgrößen ....................14 Projektor montieren .....................15 Verbindungen herstellen ........... 16 An Stromversorgung anschließen .................16 Gleichspannung (Netzausgang) ................
  • Seite 6 Projektor verwenden ..........27 Projektor starten ....................27 Erstmalige Aktivierung ..................27 Auto Focus (Auto-Fokus) ..................27 Projection Orientation (Projektionsausrichtung) ..........28 Preferred Language (Bevorzugte Sprache) ............28 Network Settings (Netzwerkeinstellungen) ............29 Source Input (Eingangsquelle) ................29 Eingangsquelle wählen ..................30 Projiziertes Bild anpassen ..................31 Höhe und Projektionswinkel des Projektors anpassen .........
  • Seite 7 Anhang ..............80 Technische Daten ....................80 Projektormaße ...................... 81 Timing-Tabelle ......................81 HDMI-Video-Timing ....................81 HDMI-PC ........................ 82 USB-C-Timing ......................84 Problemlösung ......................85 LED-Anzeigen......................85 Wartung ........................86 Allgemeine Vorsichtsmaßnahmen ................ 86 Objektiv reinigen ....................86 Gehäuse reinigen ....................86 Projektor lagern ....................86 Informationen zu Richtlinien und Service ....

  • Seite 8: Einleitung

    Einleitung Lieferumfang M2W-Projektor Gleichspannungsnetzteil Netzkabel USB-Type-C-Kabel Ba erien Schnellstartanleitung Fernbedienung Weiche Tragetasche Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.

  • Seite 9: Übersicht

    Übersicht Projektor Nummer Element Beschreibung Objektiv Projektorobjektiv IR-Sensor IR-Sensor Auto-Fokus-Kamera Passt den Fokus automatisch an Harmon/Kardon-Lautsprecher Harmon/Kardon-Lautsprecher Höhenverstellbarer Fuß Stufenloser höhenverstellbarer Fuß...

  • Seite 10: Anschlüsse

    Anschlüsse 1.5 A Nummer Port Beschreibung Ein-/Austaste Zum Ein- und Ausschalten LED-Anzeige LED-Anzeigen Audioausgang 3,5-mm-Audioausgang (3,5-mm-Anschluss) HDMI¹ HDMI-Port2 USB-C³ USB-C-Port USB A (5 V/1,5 A Ausgang) USB-2.0-Type-A-Port (USB-Leser - FAT32/NTFS) microSD-Anschluss microSD (SDXC bis 256 GB - FAT32/NTFS) Gleichspannungseingang Netzeingang Unterstützt HDCP 1.4/HDMI 1.4 iPhone/iPad-Nutzer müssen einen zusätzlichen Adapter kaufen.

  • Seite 11: Fernbedienung

    Fernbedienung Taste Beschreibung [1] Ein/Aus Schaltet den Projektor ein oder aus. Zeigt den Eingangsquelle- [2] Quelle Auswahlbalken. Bild automatisch fokussieren. Zum manuellen Anpassen halten [3] Fokus Sie die Taste Focus (Fokus) an der Fernbedienung drei (3) Sekunden lang gedrückt. [4] Bluetooth Startet die Bluetooth-Suche.
  • Seite 12 Fernbedienung – effektive Reichweite Stellen Sie anhand der nachstehenden Schritte die angemessene Funktion der Fernbedienung sicher: 1. Die Fernbedienung muss innerhalb eines Winkels von 30 Grad lotrecht zu dem/den Etwa 30 ° Fernbedienungssensor(en) des Projektors gehalten werden. 2. Der Abstand zwischen Fernbedienung und Fernbedienungssensor(en) sollte maximal 8 Meter betragen.

  • Seite 13: Grundeinstellungen

    Grundeinstellungen Dieser Abschnitt bietet detaillierte Anweisungen zur Ersteinrichtung Ihres Projektors. Eine Position wählen – Projektionsausrichtung Persönliche Präferenzen und Raumlayout entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position Ihrer Leinwand. • Position einer geeigneten Steckdose. • Position und Abstand zwischen Projektor und anderen Geräten. Der Projektor ist darauf ausgelegt, in einer der folgenden Positionen installiert zu werden: Standort...

  • Seite 14: Projektionsgrößen

    Projektionsgrößen • 16:10-Bild auf einer 16:10-Leinwand Hinweis: (e) = Leinwand / (f) = Objektivmitte 16:10-Bild auf einer 16:10-Leinwand (b) Projektionsentfernung (a) Leinwand- (c) Bildhöhe größe Min. Max. 76,2 30,5 77,5 30,5 77,5 15,9 40,4 101,6 40,7 103,4 40,7 103,4 21,2 53,8 50,9 129,2...

  • Seite 15: Projektor Montieren

    Drittanbieterhalterung kaufen. Die Schraubengröße kann je nach Dicke der Montageplatte variieren. 1. Stellen Sie die sicherste Installation sicher, indem Sie eine Wand- oder Deckenhalterung von ViewSonic® verwenden. 2. Stellen Sie sicher, dass die zur Anbringung der Halterung am Projektor verwendeten Schrauben die folgenden Spezifikationen erfüllen: •...

  • Seite 16: Verbindungen Herstellen

    Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Projektors mit anderen Geräten. An Stromversorgung anschließen Gleichspannung (Netzausgang) 1. Schließen Sie das Netzkabel an das Netzteil an. 2. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseite des Projektors. 3. Stecken Sie den Netzstecker in eine Steckdose. Hinweis: Integrieren Sie bei Installation des Projektors eine leicht zugängliche Trennvorrichtung in der Festverkabelung oder schließen Sie das Netzkabel an eine leicht zugängliche Steckdose in der Nähe des...

  • Seite 17: Usb-C-Powerbank

    USB-C-Powerbank 1. Verbinden Sie ein Ende des USB-Type-C-Kabels mit dem USB-C-Anschluss des Projektors. 2. Verbinden Sie das andere Ende des USB-Type-C-Kabels mit der Powerbank. Hinweis: Die Powerbank sollte mindestens 45 W (15 V / 3 A) bieten und Power- Delivery- (PD) Protokollausgabe unterstützen.

  • Seite 18: Externe Geräte Anschließen

    Externe Geräte anschließen HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Videogerätes. Verbinden Sie dann das andere Ende des Kabels mit dem HDMI- Anschluss (unterstützt HDCP 1.4/HDMI 1.4) Ihres Projektors. Hinweis: iPhone/iPad-Nutzer müssen einen zusätzlichen Adapter verwenden. 1.5 A...

  • Seite 19: Usb-Verbindung

    Gerätes. Verbinden Sie dann das andere Ende des Kabels mit dem USB-C-Anschluss Ihres Projektors. Hinweis: • Stellen Sie sicher, dass Ihr USB-Type-C-Gerät Videoübertragung unterstützt. • Der M2W kann zum Einschalten des Systems auch eine USB-C-verbundene Voll Powerbank verwenden. Die Helligkeitsstufe wird auf 60 % von beschränkt.

  • Seite 20: Drahtlose Bildschirmspiegelung

    1. Anwendung „Google Home“ herunterladen, installieren und öffnen. 2. Zum Aktualisieren der App ziehen und 30 Sekunden warten. 3. Nun ist „ViewSonic PJ-XXXX“ zu sehen; wählen Sie es aus. Hinweis: Einige Android-Geräte unterstützen direktes „Casting“. Falls Ihr Gerät dies unterstützt, rufen Sie die Casting-Funktion auf und wählen Sie „ViewSonic PJ-XXX“...

  • Seite 21: Audio Anschließen

    Audio anschließen Bluetooth Speaker (Bluetooth-Lautsprecher) Der Projektor ist mit Bluetooth ausgestattet, damit Sie Ihr Gerät zur Audiowiedergabe drahtlos verbinden können. Ihr Gerät verbinden und koppeln: 1. Navigieren Sie zu: Home (Startseite) > Bluetooth. 2. Wählen Sie mit den Richtungstasten Links und Rechts an der Fernbedienung Bluetooth Speaker (Bluetooth-Lautsprecher) oder Bluetooth Pairing (Bluetooth- Kopplung).
  • Seite 22 5. Nach erfolgreicher Verbindung hören Sie einen weiteren Soundeffekt. Hinweis: • Falls nach Kopplung Projektor und Gerät eingeschaltet sind, werden sie automatisch per Bluetooth verbunden. • Der Projektor erhält den Namen „M2W“. • Nur Ein-/Austaste und Zurück-Taste können den Bluetooth-Modus beenden.

  • Seite 23: Bluetooth Out (Bluetooth-Ausgang)

    Bluetooth Out (Bluetooth-Ausgang) Verbinden Sie den Projektor mit externen Kopfhörern oder Lautsprechern, die Bluetooth unterstützen. Ihr Gerät verbinden und koppeln: 1. Navigieren Sie zu: Home (Startseite) > Bluetooth. 2. Wählen Sie mit den Richtungstasten Links und Rechts an der Fernbedienung die Option Bluetooth Out (Bluetooth-Ausgang).

  • Seite 24: Mit Netzwerken Verbinden

    Mit Netzwerken verbinden WLAN-Verbindung So stellen Sie eine WLAN-Netzwerkverbindung her: 1. Navigieren Sie zu: Home (Startseite) > Setting (Einstellung) > Network Settings (Netzwerkeinstellungen) > Wi-Fi (WLAN) 2. Wählen Sie mit der Links- oder Rechtstaste an der Fernbedienung die Option Enable (Aktivieren). 3.
  • Seite 25 4. Wenn Sie eine Verbindung zu einem sicheren WLAN-Netzwerk herstellen möchten, müssen Sie bei Aufforderung das Kennwort eingeben.

  • Seite 26: Nutzer-Ssid

    Nutzer-SSID 1. Navigieren Sie zu: Home (Startseite) > Setting (Einstellung) > Network Settings (Netzwerkeinstellungen) > Wi-Fi (WLAN) 2. Wählen Sie mit der Links- oder Rechtstaste an der Fernbedienung die Option Enable (Aktivieren). 3. Wählen Sie aus der Liste verfügbarer WLAN-Netzwerke Others (Sonstiges) und drücken Sie OK an der Fernbedienung.

  • Seite 27: Projektor Verwenden

    Projektor verwenden Projektor starten 1. Stellen Sie sicher, dass das Netzkabel des Projektors richtig an eine Steckdose angeschlossen ist. 2. Wenn das Gleichspannungsnetzteil angeschlossen wird, schaltet sich der Projektor automatisch ein. Hinweis: Die Status-LED leuchtet während des Startvorgangs grün. Erstmalige Aktivierung Bei erstmaliger Aktivierung des Projektors müssen Sie Ihre Projektionsausrichtung, bevorzugte Sprache, Netzwerkeinstellungen und Eingangsquelle wählen.

  • Seite 28: Projection Orientation (Projektionsausrichtung)

    Projection Orientation (Projektionsausrichtung) Wählen Sie die bevorzugte Projektionsausrichtung und drücken Sie zur Bestätigung der Auswahl OK. Informationen dazu finden Sie unter Seite 13. Preferred Language (Bevorzugte Sprache) Wählen Sie die gewünschte Sprache und drücken Sie zur Bestätigung der Auswahl...

  • Seite 29: Network Settings (Netzwerkeinstellungen)

    Network Settings (Netzwerkeinstellungen) Wählen Sie eine der verfügbaren Optionen. Informationen dazu finden Sie unter Seite 24. Source Input (Eingangsquelle) Greifen Sie schnell auf das Menü Source Input (Eingangsquelle) zu, indem Sie die Abwärtstaste an der Fernbedienung drücken, wenn der Home Screen (Startbildschirm) angezeigt wird.

  • Seite 30: Eingangsquelle Wählen

    Eingangsquelle wählen Sie können mehrere Geräte gleichzeitig an Ihren Projektor anschließen. Allerdings kann jeweils nur eine Eingangsquelle als Vollbild angezeigt werden. 1.5 A Der Projektor sucht automatisch nach Eingangsquellen. Falls mehrere Quellen verbunden sind, drücken Sie zur Auswahl des gewünschten Eingangs die Quelle- staste an der Fernbedienung oder drücken Sie die Abwärtstaste bei angezeigtem Home Screen (Startbildschirm), bis die Quellenliste angezeigt wird.

  • Seite 31: Projiziertes Bild Anpassen

    Projiziertes Bild anpassen Höhe und Projektionswinkel des Projektors anpassen Der Projektor verfügt über einen (1) höhenverstellbaren Fuß. Durch Anpassung des Fußes ändern sich Höhe und vertikaler Projektionswinkel des Projektors. Passen Sie den Fuß zur Feinabstimmung der Position des projizierten Bildes sorgfältig an. Hinweis: Falls der Projektor nicht auf einem flachen Untergrund steht oder Leinwand und Projektor nicht lotrecht zueinander stehen, kann das projizierte Bild trapezförmig verzerrt angezeigt werden.

  • Seite 32: Projektor Abschalten

    Projektor abschalten 1. Drücken Sie die Ein-/Austaste an Projektor oder an der Fernbedienung und folgende Meldung erscheint: 2. Wählen Sie mit der Aufwärts-/Abwärtstaste an der Fernbedienung die Option Turn Off (Abschalten) und drücken Sie OK an der Fernbedienung. 3. Die Status-LED leuchtet bei Abschaltung dauerhaft rot. Hinweis: Beim Drücken der Ein-/Austaste an der Fernbedienung können Sie zwischen drei Optionen wählen: Turn Off (Abschalten), Restart (Neu starten) und Turn light source Off (Lichtquelle abschalten).
  • Seite 33 Menü Image Setting (Bildeinstellungen) Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Image Setting (Bildeinstellungen) anpassen. So greifen Sie auf das Menü Image Setting (Bildeinstellungen) zu: 1. Drücken Sie die Einstellungstaste an der Fernbedienung. 2. Wählen Sie mit der Aufwärts-/Abwärtstaste ein Menü.
  • Seite 34 3. Rufen Sie dann mit der Links-/Rechtstaste das/die Untermenü(s) auf und/oder passen Sie die Einstellungen an. 4. Drücken Sie zum Zurückkehren zum vorherigen Menü oder zum Verlassen die Zurück-Taste.

  • Seite 35: Menüoption

    Menüoption Beschreibung Color Mode Der Projektor verfügt über verschiedene vordefinierte (Farbmodus) Bildmodi, aus denen Sie entsprechend Ihrer Betriebsumgebung und Ihres Eingangssignals wählen können. Brightest (Am hellsten) Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen besonders hohe Helligkeit benötigt wird, d.
  • Seite 36 Menüoption Beschreibung Contrast Stellen Sie hiermit den Weißpegel ein, nachdem Sie zuvor die Brightness (Helligkeit) entsprechend Ihrem (Kontrast) ausgewählten Eingang und Ihrer Anzeigeumgebung angepasst haben. Color Temp Wählen Sie die Farbtemperatur. (Farbtemperatur) • 6.500K: Wahrt normale weiße Farbgebung. • 7.500K: Eine höhere, kühlere Farbtemperatur als 6.500K.
  • Seite 37 Menüoption Beschreibung Color Nur bei dauerhaften Installationen mit kontrollierter Management Beleuchtung, wie:Bei Sitzungssälen, Vorlesungssälen oder Heimkinos sollte Color Management (Farbverwaltung) (Farbverwaltung) berücksichtigt werden. Gelb Grün Weiß Magenta Cyan Blau Color Management (Farbverwaltung) bietet im Bedarfsfall eine Feinabstimmung der Farbe für eine exaktere Farbwiedergabe.
  • Seite 38 Menü Advanced Setting (Erweiterte Einstellungen) Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Advanced (Erweitert) anpassen. So greifen Sie auf das Menü Advanced (Erweitert) zu: 1. Drücken Sie die Einstellungstaste an der Fernbedienung. 2. Rufen Sie mit der Rechtstaste das Menü Advanced (Erweitert) auf.
  • Seite 39 3. Wählen Sie mit der Aufwärts-/Abwärtstaste ein Menü. 4. Rufen Sie dann mit der Links-/Rechtstaste das/die Untermenü(s) auf und/oder passen Sie die Einstellungen an. 5. Drücken Sie zum Zurückkehren zum vorherigen Menü oder zum Verlassen die Zurück-Taste.
  • Seite 40 Menüoption Beschreibung Das Aspect Ratio (Seitenverhältnis) bezeichnet das Aspect Ratio (Seitenverhältnis) Verhältnis zwischen Bildbreite und Bildhöhe. Mit dem Einzug der digitalen Signalverarbeitung können Digitalgeräte – wie Ihr Projektor – die Bilddarstellung dynamisch strecken und die Bildausgabe zu einem anderen, vom Originalsignal abweichenden Seitenverhältnis skalieren.
  • Seite 41 Menüoption Beschreibung 3D Settings Ermöglicht Ihnen das Ansehen von 3D-Filmen, -Videos und (3D-Einstellungen) -Sportveranstaltungen auf realistischere Weise, indem die Bildtiefe beim Tragen einer 3D-Brille gezeigt wird. 3D Sync (3D-Sync) Anpassen und wählen aus: Auto (Automatisch), Disable (Deaktivieren), Frame Sequential, Frame Packing, Top- Bottom (Oben-Unten), Side-by-Side (Nebeneinander).

  • Seite 42: Eingangsquelle Ausgewählt - Bildschirmmenübaum

    Eingangsquelle ausgewählt – Bildschirmmenübaum Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Image Setting (Bildeinstellungen) und Advanced (Erweitert) anpassen. Hauptmenü Untermenü Menüoption Brightest Movie Color Mode Gaming User 1 User 2 Brightness (-/+, 0~100) Contrast (-/+, 0~100) 6500K 7500K 9300K Red Gain (-/+, 0~199) Color Temp...
  • Seite 43 Hauptmenü Untermenü Menüoption Green Blue Primary Color Cyan Color Management Magenta Image Setting Yellow (-/+, 0~100) Saturation (-/+, 0~30) Gain (-/+, 0~60) Reset Reset Current Color Settings Cancel Aspect Ratio 16:9 16:10 Zoom 0.8x~1.0x Advanced Full Light Source Level Auto HDMI Setting Range Full...

  • Seite 44: Hauptmenü

    Hauptmenü Untermenü Menüoption Auto Disable Frame Sequential 3D Sync Frame Packing 3D Settings Top-Bottom Side-by-Side Disable 3D Sync Invert Invert Movie Audio Mode Music User Advanced 100Hz (-/+, -10~5) 500Hz (-/+, -10~5) harman/kardon 1500Hz (-/+, -10~5) 5000Hz (-/+, -10~5) 10000Hz (-/+, -10~5) Audio Volume (0~50)

  • Seite 45: Projektor Bedienen

    Projektor bedienen Dieser Abschnitt stellt den Home Screen (Startbildschirm) und seine Menüs vor. Home Screen (Startbildschirm) Der Home Screen (Startbildschirm) wird bei jedem Projektorstart angezeigt. Navigieren Sie mit den Richtungstasten an der Fernbedienung zum Home Screen (Startbildschirm). Sie können unabhängig von Ihrer aktuellen Seite jederzeit zum Haupt-Home Screen (Startbildschirm) zurückkehren, indem Sie die Taste Home (Startseite) an der Fernbedienung drücken.

  • Seite 46: Menu Operations (Menübedienung)

    Menu Operations (Menübedienung) File Management (Dateiverwaltung) Verwalten Sie mühelos Dateien und Ordner. 1. Wählen Sie: Home (Startseite) > File Management (Dateiverwaltung). 2. Wählen Sie ein Gerät aus der Eingangsliste: USB, Local Storage (Lokaler Speicher), MicroSD (microSD) usw. Wählen Sie mit den Richtungstasten die gewünschte Datei.
  • Seite 47 So bearbeiten Sie eine Datei 1. Halten Sie unter File Management (Dateiverwaltung) die OK-Taste drei (3) Sekunden gedrückt. 2. Ein Kontrollkästchen erscheint vor jeder Datei. Verwenden Sie die Richtungstasten und drücken Sie zur Auswahl einer oder mehrerer Dateien OK. 3. Durch Drücken der Rechts-Taste werden die Kästchen Copy (Kopieren), Paste (Einfügen), Cut (Ausschneiden), Delete (Löschen), Select All (Alles wählen) und Return (Zurück) verfügbar.
  • Seite 48 Steuerleistenschaltflächen verwenden Die Steuerleistenschaltflächen erscheinen, falls eine zu öffnende Video-, Musik- oder Fotodatei ausgewählt wird. Bild Video Musik Zurück Zurück Zurück Wiedergabe Rücklauf Wiedergabe Weiter Wiedergabe Pause Vergrößern Pause Weiter Verkleinern Schnellvorlauf Zufällig Alles Links drehen Weiter wiederholen Eines Rechts drehen wiederholen Wiedergabe- liste...

  • Seite 49: Unterstützte Multimedia-Formate

    Unterstützte Dateiformate Unterstützte Office-Formate: Element Anzeigen Kann Dokumente im DOC/DOCX-Format öffnen und doc/docx lesen Dokumen- Kann Dokumente im XLS/XLSX-Format öffnen und tenanzeige- xls/xlsx lesen funktion Kann Dokumente im PPT/PPTX-Format öffnen und ppt/pptx lesen Kann Dokumente im PDF-Format öffnen und lesen Englisch, Vereinfachtes Chinesisch, Chinesisch (TW), Chinesisch (HK), Spanisch (LA), Französisch (EU), Portugiesisch (EU), Portugiesisch (BR), Deutsch,...
  • Seite 50 Unterstützte Formate von extern angeschlossenen Geräten: NTFS-Format FAT32-Format exFAT Unterstützte Gerät Größe Schrei- Schrei- Schrei- Lesen Lesen Lesen (Max. Größe) USB-Speicherstick 256 GB USB HDD 2 TB MicroSD 256 GB Hinweis: • Integriertes Windows 10-Formatierungswerkzeug unterstützt nur FAT32- Format bis zu 32 GB. •...

  • Seite 51: Apps Center (Appscenter)

    Apps Center (AppsCenter) Zum Anzeigen, Starten und Deinstallieren von Apps. 1. Wählen Sie zur Anzeige Ihrer Apps: Home (Startseite) > Apps Center (AppsCenter). 2. Wählen Sie mit den Richtungstasten die gewünschte App. Drücken Sie dann zum Starten der App OK an der Fernbedienung. Hinweis: Mit der Home (Startseite)-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.

  • Seite 52: App Store

    • Sie können Drittanbieter-Apps mittels .apk-Datei im File Management (Dateiverwaltung) installieren. Allerdings können bei Drittanbieter-Apps Kompatibilitätsprobleme auftreten. • Nicht von ViewSonic im Voraus installierte Apps sind möglicherweise nicht kompatibel oder funktionieren nicht einwandfrei. • Einige Apps erfordern möglicherweise eine Tastatur oder Maus.
  • Seite 53 Apps deinstallieren 1. Öffnen Sie Apps Center (AppsCenter) durch Auswahl von: Home (Startseite) > Apps Center (AppsCenter). 2. Wählen Sie mit den Richtungstasten die gewünschte App. 3. Halten Sie OK an der Fernbedienung drei (3) Sekunden gedrückt. Das nachstehende Dialogfenster erscheint: 4.

  • Seite 54: Bluetooth

    Bluetooth Der Projektor ist mit Bluetooth ausgestattet, damit Sie Ihr Gerät zur Audiowiedergabe drahtlos verbinden können. Informationen dazu finden Sie unter Seite 21.

  • Seite 55: Setting (Einstellungen)

    Setting (Einstellungen) Unter Setting (Einstellungen) können Sie Network (Netzwerk), Basic (Basis) und Advanced Settings (Erweiterte Einstellungen), Date & Time (Datum und Zeit), Firmware Update (Firmware-Aktualisierung) anpassen und Informationen einsehen. Network Settings (Netzwerkeinstellungen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Network Settings (Netzwerkeinstellungen).
  • Seite 56 2. Zeigen und passen Sie Ihre WLAN- und Netzwerkeinstellungen an. 3. Beachten Sie zur Einrichtung einer Drahtlosverbindung „Mit Netzwerken verbinden“ auf Seite 24.
  • Seite 57 Basic Settings (Basiseinstellungen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Basic Settings (Basiseinstellungen). 2. Wählen Sie die gewünschte Option mit den Aufwärts-/Abwärtstaste aus und drücken Sie OK oder verwenden Sie die Links- und Rechtstaste, um Einstellungen vorzunehmen oder eine Auswahl zu treffen.

  • Seite 58: Beschreibung

    3. Drücken Sie zum Zurückkehren zu einem vorherigen Menü die Zurück-Taste. Menü Beschreibung Language (Sprache) Wählen Sie Ihre gewünschte Sprache. Projector Position Wählen Sie die bevorzugte Projektionsposition. (Projektorposition)
  • Seite 59 Menü Beschreibung Keystone Passen Sie die Trapezkorrektur an. (Trapezkorrektur) Auto Keystone (Auto-Trapezkorrektur) Sorgt für ein rechteckiges Bild durch automatische Anpassung der Trapezkorrektur, wenn die Anzeige durch Neigen des Projektors trapezförmig verzerrt ist. • Enable (Aktivieren): Passt die Trapezkorrektur automatisch an. •...
  • Seite 60 Menü Beschreibung Zoom Aktivieren Sie die Zoom-Funktion. Focus (Fokus) Zum Scharfstellen des angezeigten Bildes. Manual Focus (Manueller Fokus) Passen Sie den Fokus mit der Links- und Rechtstaste an der Fernbedienung an.
  • Seite 61 Menü Beschreibung Auto Focus (Auto-Fokus) Focus (Fokus) Wählen Sie aus Folgendem: • Enable (Aktivieren): Automatische, direkte Anpassung des Fokus ohne Fernbedienung. • Disable (Deaktivieren): Fokus wird manuell angepasst. Hinweis: • Wenn Auto Focus (Auto-Fokus) auf Enable (Aktivieren) gesetzt ist, stellt der Projektor das angezeigte Bild bei Aktivierung automatisch scharf oder passt den Winkel an.
  • Seite 62 Date & Time (Datum/Zeit) Passen Sie Datum, Zeit, Zeitzone und Zeitformat an. Hinweis: Die Zeit wird nach Verbindung mit dem Internet oben rechts angezeigt. 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Date & Time (Datum und Zeit). 2. Wählen Sie die gewünschte Option mit den Aufwärts-/Abwärtstaste aus und drücken Sie OK oder verwenden Sie die Links- und Rechtstaste, um Einstellungen vorzunehmen oder eine Auswahl zu treffen.
  • Seite 63 Menü Beschreibung Automatic Date & Time Nutzer können Datum und Zeit nach Verbindung mit (Datum und Uhrzeit dem Internet automatisch synchronisieren. automatisch) Enable (Aktivieren) Schalten Sie die Synchronisierung ein. Disable (Deaktivieren) Schalten Sie die Synchronisierung ab. Time Zone (Zeitzone) Wählen Sie Ihren gewünschten Ort. Time Format Wählen Sie ein anderes Anzeigezeitformat.
  • Seite 64 Firmware Upgrade (Firmware-Aktualisierung) Nutzer können die Firmware online oder per USB aktualisieren und die Versionsnummer prüfen. Hinweis: Trennen Sie während der Aktualisierung weder Netz- noch USB-Kabel. Unterbrechen Sie nicht die Internetverbindung. 1. Stellen Sie vor Aufrufen des Menüs Firmware Upgrade (Firmware- Aktualisierung) sicher, dass der Projektor mit dem Internet verbunden ist.
  • Seite 65 2. Wählen Sie Enter mit der OK-Taste an der Fernbedienung. 3. Das System prüft die ViewSonic-Webseite (OTA) und zeigt die nachstehende Dialogmeldung, wenn eine neue Firmware vorhanden ist. 4. Durch Auswahl von Yes (Ja) erscheint eine Fortschrittsleiste, sobald die Aktualisierung beginnt.
  • Seite 66 Firmware Update by USB (Firmware-Aktualisierung per USB) 1. Laden Sie die neueste Version von der ViewSonic-Webseite herunter und kopieren Sie die Datei auf ein USB-Gerät. 2. Verbinden Sie das USB-Gerät mit dem Projektor, navigieren Sie dann zu: Home (Startseite) > Setting (Einstellungen) > Firmware Upgrade (Firmware- Aktualisierung) >...
  • Seite 67 Advanced Settings (Erweiterte Einstellungen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Advanced Settings (Erweiterte Einstellungen). 2. Wählen Sie die gewünschte Option mit den Aufwärts-/Abwärtstaste aus und drücken Sie OK oder verwenden Sie die Links- und Rechtstaste, um Einstellungen vorzunehmen oder eine Auswahl zu treffen.
  • Seite 68 3. Drücken Sie zum Zurückkehren zu einem vorherigen Menü die Zurück-Taste. Menü Beschreibung Power On Source Ermöglicht dem Nutzer, die gewünschte Quelle direkt (Quelle einschalten) nach Einschalten des Projektors aufzurufen. Power On/Off Ring Tone Zum Aktivieren oder Deaktivieren des Signaltons beim (Signalton beim Ein-/ Ein-/Abschalten.
  • Seite 69 Menü Beschreibung Auto Power Off (Auto. Abschaltung) Smart Energy (Intelligente Energie) Der Projektor kann nach einem festgelegten Zeitraum nicht automatisch abgeschaltet werden, sobald keine Eingangsquelle erkannt wird. Sleep Timer (Schlaftimer) Automatische Abschaltung nach einem festgelegten Zeitraum. Power Saving (Energiesparen) Geringerer Stromverbrauch, falls nach fünf (5) Minuten keine Eingangsquelle erkannt wird.
  • Seite 70 Full (Voll) 100 % Eco (Öko) 70 % Hinweis: Wenn eine USB-C-verbundene Powerbank zum Aufladen von M2W verwendet wird, hat die Lichtquelle nur die Optionen Full (Voll) (60 %). High Altitude Mode In einer Umgebung auf einer Höhe von 1.500 bis (Höhenmodus)
  • Seite 71 Menü Beschreibung Reset Settings Setzen Sie Einstellungen auf Standardwerte zurück. (Einstellungen Hinweis: Language (Sprache), High Altitude zurücksetzen) Mode (Höhenmodus), Projector Position (Projektorposition), Network Settings (Netzwerkeinstellungen), alle installierten Apps im Apps Center (AppsCenter), Add App (App zufügen), Bluetooth, Zoom, H/V Keystone (H/V Trapezkorrektureinstellungen), 4 Corner Adjustment (4-Ecken- Anpassung )und Light Source Hours...

  • Seite 72: Information (Informationen)

    Information (Informationen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Information (Informationen). 2. Zur Anzeige von Systemstatus und Informationen. Hinweis: Mit der Home (Startseite)-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.

  • Seite 73: Screen Mirroring (Bildschirmspiegelung)

    Screen Mirroring (Bildschirmspiegelung) Zum Spiegeln des Bildschirms Ihres persönlichen Gerätes. Beachten Sie zur Einrichtung einer kabellosen Bildschirmspiegelung „Drahtlose Bildschirmspiegelung“ auf Seite 20. Hinweis: Sicherstellen, dass Ihr Gerät mit demselben Netzwerk wie der Projektor verbunden ist.
  • Seite 74 Apps zufügen Fügen Sie Ihre bevorzugte App dem Home Screen (Startbildschirm) hinzu. 1. Wählen Sie am Home Screen (Startbildschirm) die Option Add App (App zufügen) und drücken Sie dann OK an der Fernbedienung. 2. Wählen Sie mit den Richtungstasten die gewünschte App und drücken Sie OK.
  • Seite 75 3. Nun erscheint Ihre bevorzugte App am Home Screen (Startbildschirm). Apps vom Home Screen (Startbildschirm) löschen 1. Wählen Sie am Home Screen (Startbildschirm) die App, die Sie löschen möchten. Halten Sie dann die OK-Taste drei (3) Sekunden gedrückt. 2. Die Nachricht „Do you want to Delete this application from My Favorites? (Möchten Sie diese Anwendung aus Meine Favoriten löschen?)“...

  • Seite 76: Home Screen (Startbildschirm) - Bildschirmmenübaum

    Home Screen (Startbildschirm) – Bildschirmmenübaum Hauptmenü Untermenü Menüoption File Management Apps Center Bluetooth Enable/Disable SSID Configure IP Network Settings Wi-Fi IP Address Subnet Mask Default Gateway DNS Server English Français Deutsch Italiano Español Русский 繁體中文 简体中文 Setting 日本語 한국어 Svenska Basic Settings Language Nederlands...
  • Seite 77 Hauptmenü Untermenü Menüoption Front Table Front Ceiling Projector Projection Rear Table Rear Ceiling Disable Auto Keystone Enable V Keystone (-/+, -40~40) Basic Settings Keystone H Keystone (-/+, -40~40) Disable 4 Corner Adjustment Enable Zoom 0.8x~1.0x Manual Focus Focus Disable Auto Focus Enable Setting Disable...
  • Seite 78 Hauptmenü Untermenü Menüoption Disable Power On Source HDMI USB-C Disable Power On/Off Ring Tone Enable Disable Direct Power On Enable Auto Power On Disable Enable Disable 10 minutes Auto Power Off 20 minutes 30 minutes Disable 30 minutes 1 hour Smart Energy 2 hours Sleep Timer...
  • Seite 79 Hauptmenü Untermenü Menüoption Disable High Altitude Mode Enable Reset Advanced Reset Settings Settings Cancel Reset Reset to Factory Default Setting Cancel Light Source Hours System Version Information Memory Information Wi-Fi Mac Address Serial Number Screen Mirroring Add App Add App Add App Add App...

  • Seite 80: Anhang

    225 × 225 × 57 mm (B x H x T) (8,9 x 8,9 x 2,2 Zoll) Gewicht Physisch 1,35 kg Leistungsaufnahme 71 W (typisch) < 0,5 W (Bereitschaftsmodus) ¹ Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle.

  • Seite 81: Projektormaße

    Projektormaße 225 × 225 × 52 mm (B × H × T) Timing-Tabelle HDMI-Video-Timing Horizontale Vertikale Pixeltakt- Timing Auflösung Frequenz (kHz) Frequenz (Hz) frequenz (MHz) 480i 720(1440) x 480 15,73 59,94 480p 720 x 480 31,47 59,94 576i 720(1440) x 576 15,63 576p 720 x 576...

  • Seite 82: Hdmi-Pc

    HDMI-PC Bildwiederhol- Horizontale Pixeltaktfrequenz Auflösung frequenz (Hz) Frequenz (kHz) (MHz) 59,94 31,469 25,175 72,809 37,861 31,5 640 x 480 37,5 31,5 85,008 43,269 720 x 400 70,087 31,469 28,3221 60,317 37,879 72,188 48,077 800 x 600 46,875 49,5 85,061 53,674 56,25 119,854 77,425...

  • Seite 83: Auflösung

    Bildwiederhol- Horizontale Pixeltaktfrequenz Auflösung frequenz (Hz) Frequenz (kHz) (MHz) 1680 x 1050 59,954 65,29 146,25 1920 x 1080 (VESA) 67,5 148,5 640 x 480 @ 67Hz 66,667 30,24 832 x 624 @ 75Hz 74,546 49,722 57,28 1024 x 768 @ 75Hz 75,02 60,241 1152 x 870 @ 75Hz...

  • Seite 84: Usb-C-Timing

    USB-C-Timing Bildwiederhol- Horizontale Pixeltaktfrequenz Auflösung frequenz (Hz) Frequenz (kHz) (MHz) 480i 59,94 15,73 480p 59,94 31,47 576i 15,63 576p 31,25 720/50p 37,5 74,25 720/60p 74,25 1080/50i 28,13 74,25 1080/60i 33,75 74,25 1080/24p 74,25 1080/50p 56,25 148,5 1080/60p 67,5 148,5...

  • Seite 85: Problemlösung

    Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Projektors auftreten könnten. Problem Lösungsvorschläge Der Projektor schaltet • Achten Sie darauf, dass das Netzkabel am Projektor sich nicht ein und der Steckdose angeschlossen ist. • Falls die Kühlung nicht abgeschlossen wurde, warten Sie bitte, bis der Vorgang beendet ist.

  • Seite 86: Wartung

    • Stellen Sie sicher, dass der Projektor ausgeschaltet und das Netzkabel von der Steckdose getrennt ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Händler, wenn ein Teil des Projektors ersetzt werden muss. • Sprühen oder schütten Sie niemals direkt Flüssigkeiten auf das Gehäuse.

  • Seite 87: Informationen Zu Richtlinien Und Service

    Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

  • Seite 88: Industry-Canada-Erklärung

    FCC-Erklärung zur Strahlenbelastung Diese Ausrüstung erfüllt die FCC-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Der Endanwender muss bestimmte Bedienungsanweisungen einhalten, um die Vorschriften zur HF-Aussetzung zu erfüllen. Dieser Sender darf nicht gemeinsam mit jeglichen anderen Antennen oder Sendern installiert oder betrieben werden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt.

  • Seite 89: Ce-Konformität Für Europäische Länder

    IC-Erklärung zur Strahlenbelastung Diese Ausrüstung erfüllt die IC RSS-102-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt. Das Gerät für das Band 5150 bis 5825 MHz ist zur Reduzierung der Gefahr von Störungen bei mobilen Satellitensystemen, die denselben Kanal nutzen, nur für die Nutzung im Innenbereich vorgesehen.

  • Seite 90: Rohs2-Konformitätserklärung

    RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Empfohlene maximale...

  • Seite 91: Indische Beschränkung Zu Gefährlichen Stoffen

    Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.

  • Seite 92: Hinweise Zum Urheberrecht

    Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.

  • Seite 93: Kundendienst

    Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. HINWEIS: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn www.viewsonic.com/hk/ 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...

  • Seite 94: Eingeschränkte Garantie

    Verarbeitungsfehler aufweisen. Erweist sich ein Produkt während des Gewährleistungszeitraums als defekt hinsichtlich Material oder Verarbeitung, liegt es im alleinigen Ermessen von ViewSonic®, das Produkt zu reparieren oder durch ein gleichwertiges Produkt auszutauschen. Das Austauschprodukt oder Ersatzteile können wiederaufbereitete oder reparierte Teile oder Komponenten enthalten.
  • Seite 95 ͫ Betrieb außerhalb der Produktspezifikationen. ͫ Betrieb des Produktes für andere als die vorgesehenen Zwecke oder unter ungewöhnlichen Bedingungen. ͫ Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic® autorisierte Personen oder Institutionen. ͫ Jeglichen Schäden am Produkt aufgrund des Transports.
  • Seite 96 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
