BETRIEB
3.2

Betriebliche Funktionen

3.2.1

Betrieb Zyklus

Die für das Gerät eingestellten Standardparameter definieren einen Betriebszyklus,
siehe Abbildung 10.
Beim ersten Einschalten schaltet das Gerät für 2 Minuten in einen DCC-Zyklus. Dadurch
wird der Spiegel standardmäßig um 20 °C über den zuvor gemessenen Wert aufgeheizt
- zum Zeitpunkt des Einschaltens ist dies die Umgebungstemperatur. Dadurch wird
sichergestellt, dass die gesamte Feuchtigkeit von Oberfläche des Spiegels entfernt wird.
Der Spiegel wird für die DCC-Dauer (Standardwert 4 Minuten) oder 2 Minuten beim
Einschalten auf dieser Temperatur gehalten. Während des DCC-Vorgangs fixiert Data
Hold die analogen Ausgänge auf den/die vor Beginn der DCC gelesenen Wert(e). Data
Hold dauert normalerweise 4 Minuten ab dem Ende eines DCC-Zyklus oder bis das Gerät
den Taupunkt erreicht hat. Dieses Verfahren soll verhindern, dass ein System, das an
die Ausgänge angeschlossen ist, einen "falschen" Messwert erhält.
Nach Ablauf der DCC-Periode beginnt die Messperiode (
Kontrollsystem die Spiegeltemperatur bis zum Taupunkt absenkt. Der Sensor benötigt eine
kurze Zeit, um sich auf den Taupunkt einzustellen. Die Länge dieser Stabilisierungszeit
hängt von der Temperatur des Taupunktes ab. Wenn die Messung stabil ist, wird im
Sensorbereich des Displays
Befindet sich die Sensorkühlung im automatischen Modus, wird der Sollwert automatisch
angepasst, wenn der Taupunkt außerhalb des aktuellen Messbereichs des Spiegels liegt.
Das Ende eines DCC-Zyklus setzt den Intervallzähler zurück, was bedeutet, dass ein
weiterer DCC (standardmäßig) in 4 beginnt. Sobald die Messung stabil ist, wird
freigegeben und die analogen Ausgänge nehmen ihren normalen Betrieb wieder auf. Zu
diesem Zeitpunkt wechselt der
14
S8000 RS Bedienungsanleitung

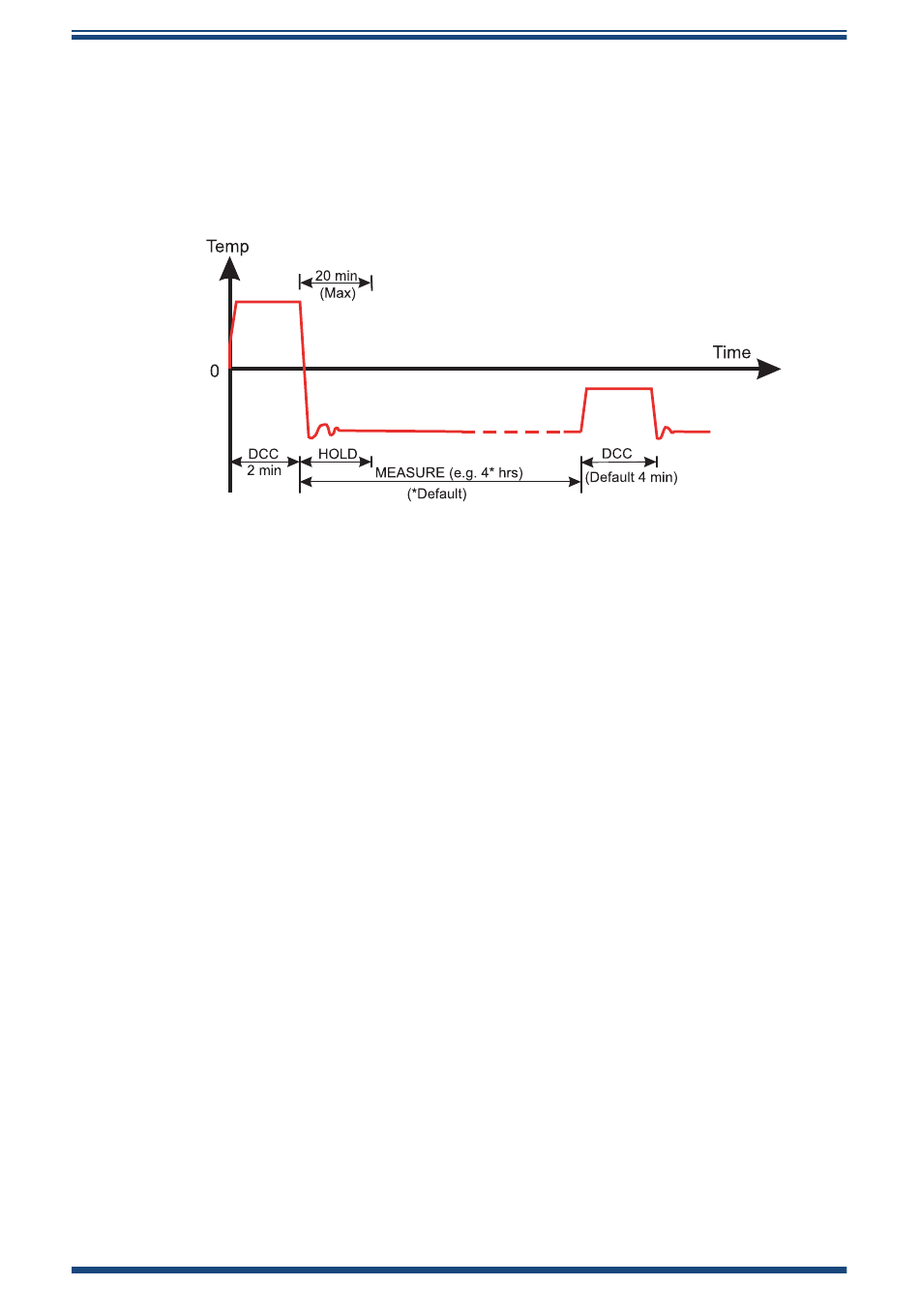

Abbildung 9 Typischer Betriebszyklus
CONTROL angezeigt.
STATUS
-Bereich der Anzeige zu
MEASURE
), in der das
MESSEN
.
99999 DE Ausgabe 2, April 2025
HOLD
