INSTALLATION
2.4.8

USB-Kommunikationsanschluss Anschluss

Das Gerät verfügt über einen USB-Anschluss für die Kommunikation mit der
Anwendungssoftware. Das entsprechende Kabel wird mit dem geliefert.
1. Überprüfen Sie die Ausrichtung des Steckers und drücken Sie ihn vorsichtig
in Kommunikationsbuchse (siehe Abbildungen 6 und 7).
2. Um den Stecker zu entfernen, ziehen Sie ihn aus der Buchse, indem Sie
ihn am Gehäuse festhalten. Versuchen Sie nicht, den Stecker durch
Ziehen am Kabel aus der Buchse zu entfernen.
Die Anwendungssoftware enthält einen Treiber für die virtuelle serielle Schnittstelle, so dass
die eigene Software des Kunden mit dem Gerät verwendet werden kann. Das verwendete
Kommunikationsprotokoll ist Modbus RTU. Siehe Anhang B für die Modbus-Register-Tabelle.
2.4.9

Ethernet

Das Gerät verfügt über einen optionalen zusätzlichen digitalen Kommunikationspunkt.
Wenn Ethernet gewählt wird, ist eine RJ45-Buchse vorhanden. Das verwendete Protokoll
ist Modbus TCP.
12
S8000 RS Bedienungsanleitung

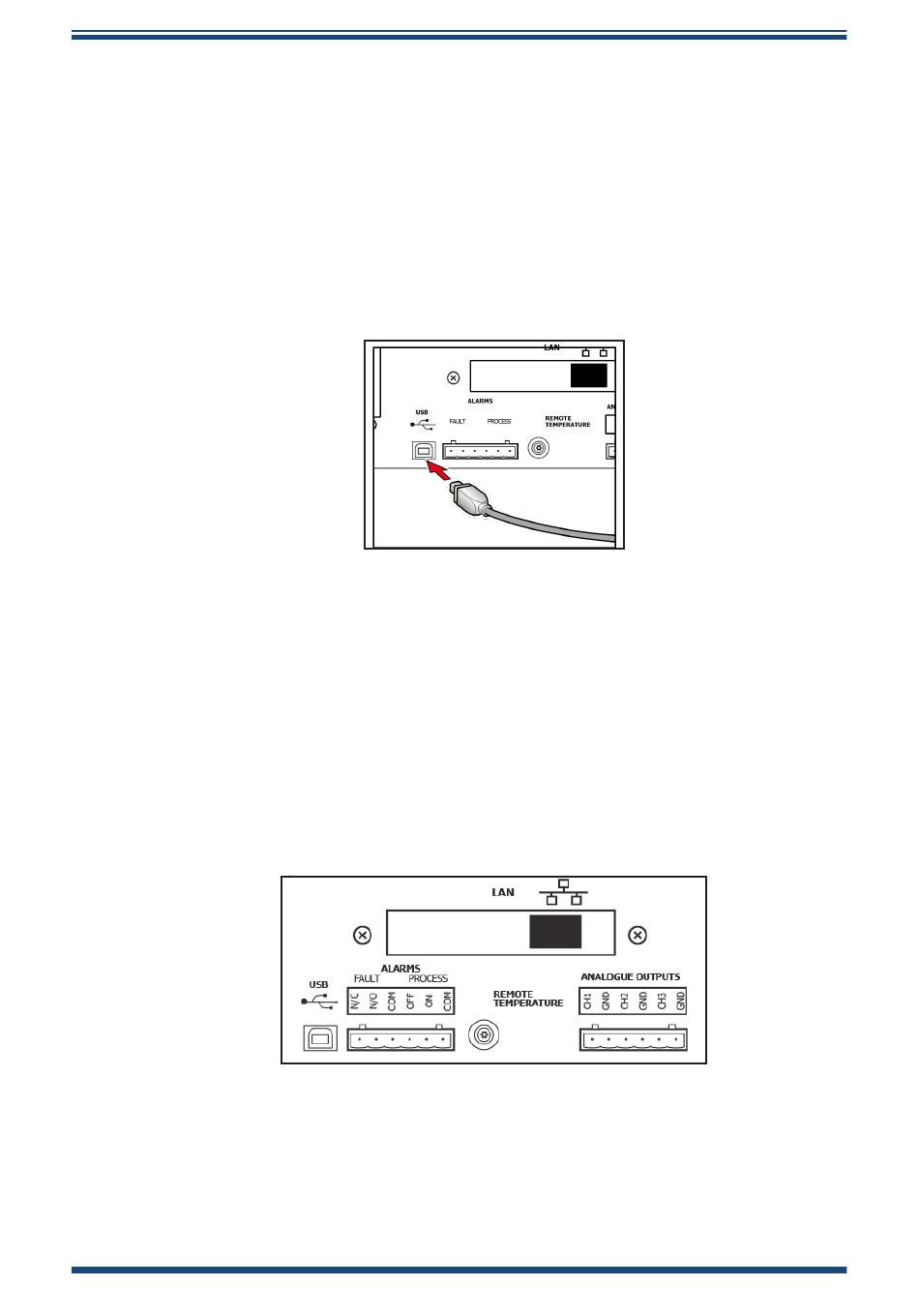

Abbildung 7 Anschluss des USB-Ports
Abbildung 8 Ethernet-Anschluss
99999 DE Ausgabe 2, April 2025
