Mehrere Solarmodule in Reihe oder parallel schalten
HINWEIS

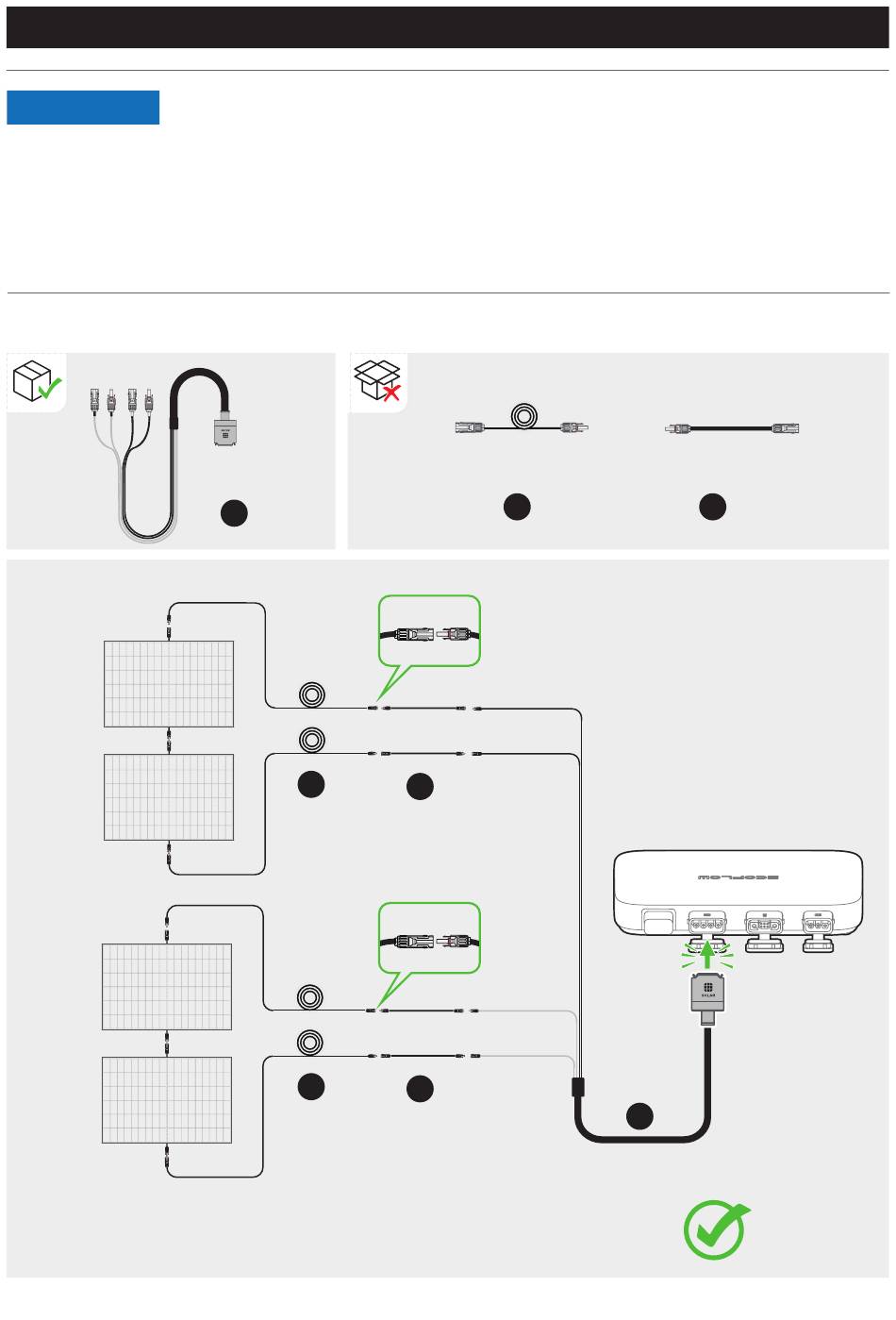

Reihenschaltung von Solarmodulen
100 W
100 W
Solar-
modul 1
Solar-
100 W
100 W
modul 2
Solar-
100 W
100 W
modul 3
Solar-
100 W
100 W
modul 4
•
Wenn Sie mehrere Solarmodule als Gruppe in Reihe oder parallel
anschließen, stellen Sie sicher, dass die maximale Betriebsspannung
(Vm) und der maximale Betriebsstrom (Im) jeder Gruppe weder die
maximale Eingangsspannung (55 V) noch den maximalen
Ausgangsstrom (13 A) am PV-Eingang des Mikrowechselrichters nicht
überschreiten.
•
Die maximale Betriebsspannung (Vm) und der maximale Betriebsstrom
(Im) von Solarmodulen müssen einheitlich sein.
BKW-
Solarkabel
a
x 1
b
b
Vm (Solarmodul 1) + Vm (Solarmodul 2) < 55 V
Vm (Solarmodul 3) + Vm (Solarmodul 3) < 55 V
Verlängerungskabel
b
x 4
c
c
Superflaches Kabel
c
x 4
a
