BEDIENUNGSANLEITUNG FÜR
DP C13.CAN
INHALT
7.1 Wichtiger Hinweis

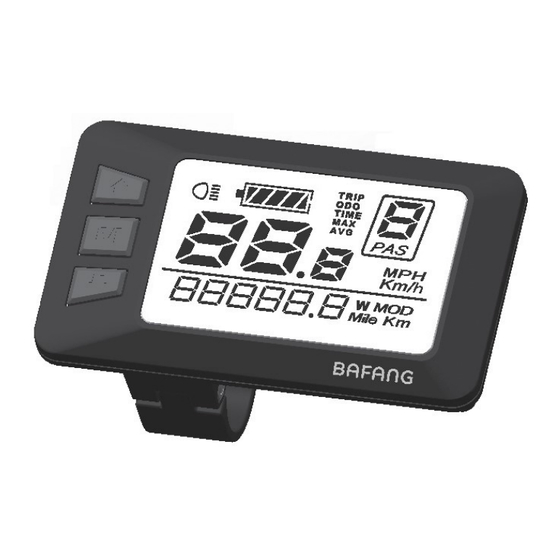

7.2 Einführung der Anzeige
7.3 Beschreibung des Produkts
7.3.1 Spezifikationen
7.3.2 Funktionsübersicht
7.4 Anzeige
7.5 Schlüssel Definition
7.6 Normale Operation
7.6.1 Ein-/Ausschalten des Systems
7.6.2 Auswahl der Unterstützungsstufen
BF-UM-C-DP C13-EN November 2019
2
7.6.3 Scheinwerfer / Hintergrundbeleuchtung
2
7.6.4 Gehhilfe
3
7.6.5 Auswahlmodus
3
7.6.6 "Service-Tipp"
7.6.7 Anzeige "Fehlercode"
3
4
7.6.8 Anzeige der Batteriekapazität
7.7 Einstellungen
4
5
7.7.1 Einstellungen
5
7.7.2 Informationen Anzeigen
7.8 Fehlercode-Definition
5
1
5
5
5
6
6
6
7
7
8
12
