3.1
Transport
Während des Transportes sind die Filter gegen Verrutschen und Herunterfallen zu sichern. Werden die
Filter zum Transport mit Spanngurten gesichert, ist zu gewährleisten, dass der Filter unbeschädigt bleibt.
Beanspruchungen durch Stöße sind unbedingt zu vermeiden. Auf keinen Fall dürfen die Filter über den
Untergrund gerollt oder geschleift werden.
3.2
Lagerung
Eine notwendige Zwischenlagerung der Filter muss auf einem geeigneten, ebenen Untergrund erfolgen.
Während der Lagerung muss eine Beschädigung durch Umwelteinflüsse oder Fremdeinwirkung
vermieden werden.

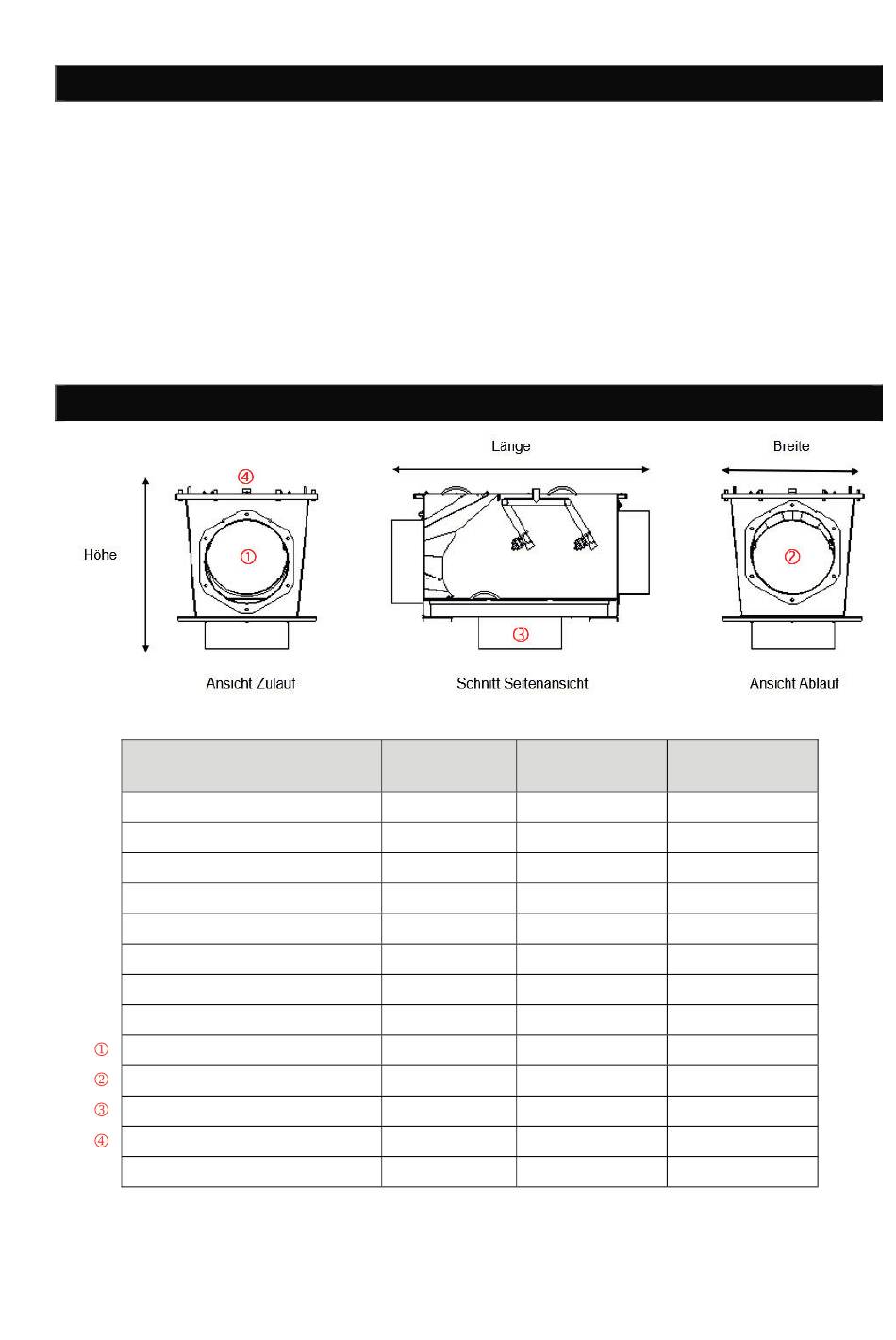

Bezeichnung
max. Dachfläche
max. Durchfluss*
Wasserausbeute
Max. Durchfluss Sprüher
Länge
Breite
Höhe
Höhenversatz / Zu- und Ablauf
Anschluss Zulauf
Anschluss Kanal
Anschluss gefiltertes Wasser
Anschluss Reinigungseinheit
Max. Durchfluss Sprüher
*Bemessung lt. DIN 1986 für horizontale Leitungen bei einer max. Teilfüllung des Rohres von 0,7
bei 1,5 % Gefälle. Wasserausbeute bei maximalem Durchfluss geringer.
mail@graf.info
www.graf.info
3.
Transport und Lagerung
4.
Technische Daten
Anschluss
DN315
3.000 m²
100 l/s
über 95%
1,33 l/s
1.225 mm
675 mm
770 mm
45 mm
DN315
DN315
DN315
1"
1,33 l/s
4 / 32
Anschluss
Anschluss
DN400
DN500
6.000 m²
10.000 m²
200 l/s
300 l/s
über 95%
über 95%
1,33 l/s
1,33 l/s
1.225 mm
1.895 mm
675 mm
775 mm
770 mm
905 mm
45 mm
40 mm
DN400
DN500
DN400
DN500
DN400
DN500
1"
1,33 l/s
1,33 l/s
1"
