Consignes De Sécurité - Masterplug Mode 2 Benutzerhandbuch

Chargeur EV Mode 2
Ce chargeur Masterplug Mode 2 est destiné à être utilisé avec des véhicules électriques et hybrides.
Veuillez lire et utiliser conformément à ces consignes de sécurité. Veuillez conserver les instructions pour référence.
CONSIGNES DE SÉCURITÉ
Des précautions doivent être prises lors du branchement du chargeur à une prise secteur en raison de la charge élevée
constante. Il est recommandé que le chargeur soit connecté à des prises approuvées pour la charge des véhicules
électriques et marquées BS1363/EV.
Inspectez toujours avant utilisation, n'utilisez pas si la fiche ou le câble de l'équipement d'alimentation de véhicule électrique
(EVSE) est endommagé.
N'utilisez pas avec une rallonge ou un adaptateur.
Connectez le câble de charge à une prise de courant adaptée et fonctionnant correctement.
Protégez la fiche et le câble de l'humidité.
L'utilisateur est responsable de toute blessure corporelle ou de tout dommage au véhicule ou à la propriété résultant d'une
utilisation inappropriée.
INSTRUCTIONS D'UTILISATION ET ÉTAT DES INDICATEURS
Suivez les instructions sur l'écran du chargeur.
1. Insérez la fiche à 3 broches dans la prise murale (et allumez-la) – Le chargeur démarre le mode d'auto-test et le logo
Masterplug apparaît sur l'écran. Après quelques secondes, la LED clignote en bleu, prêt à se connecter. Si elle est rouge,
consultez le guide des pannes.
2. Connectez-vous au véhicule électrique – le chargeur commence alors à communiquer avec la voiture, ce qui est indiqué par
une LED jaune.
3. Chargement – L'indicateur vert s'allume de bas en haut. Une fois chargé, l'indicateur devient vert fixe.
4. Pour terminer la charge, débranchez (éteignez) de la prise murale et retirez le chargeur du véhicule électrique.

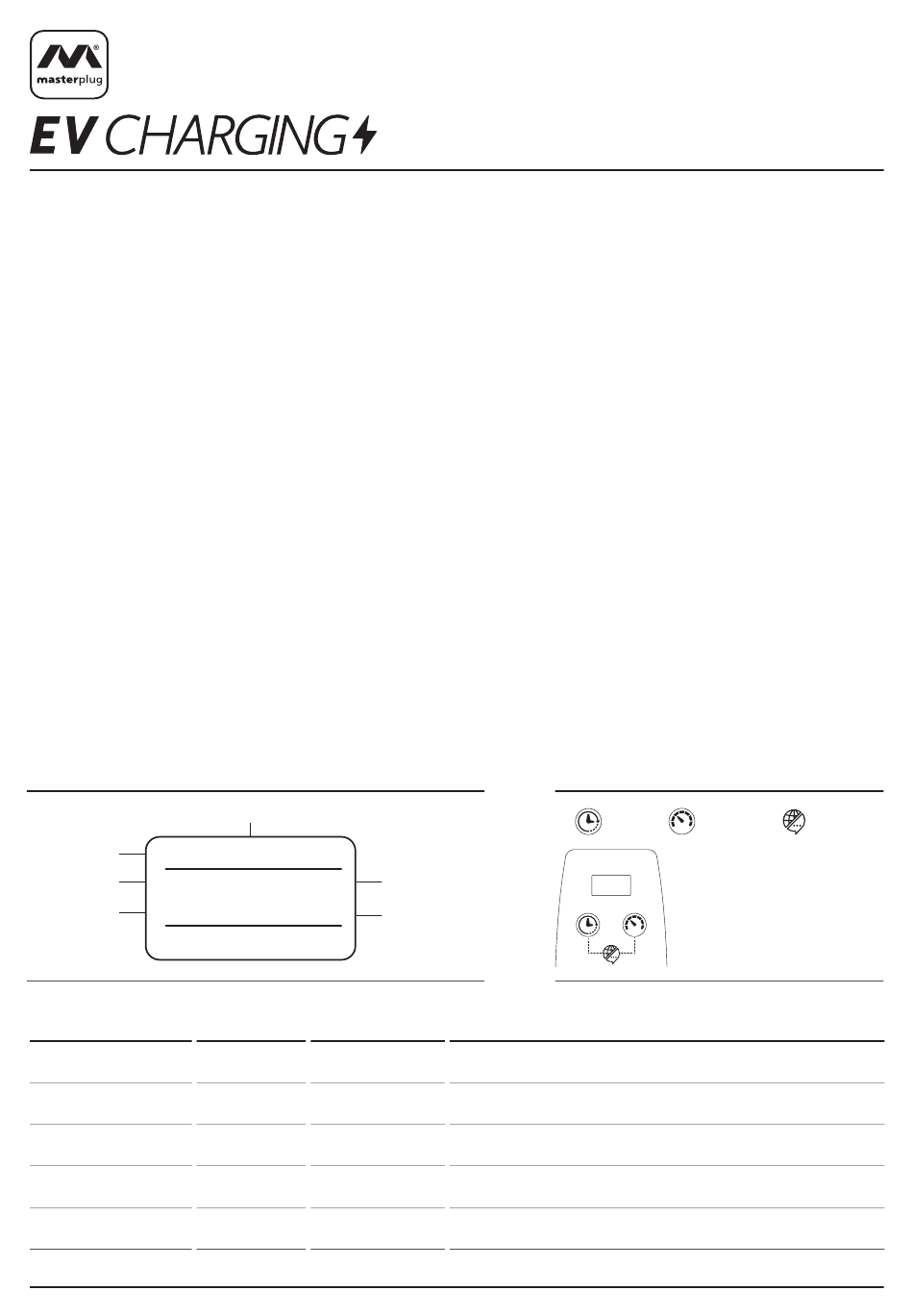

Affichage à l'écran
Tension de charge CP
Température
33°C
Tension
234V
0.00kwh
Charge totale
(kWh)
État de l'indicateur
Aktion
Connecter à la prise
murale
Prêt à connecter
Connecté au VE
Charge
Défaut Rouge clignotant
Mode 2 EV Charger DC.01.2025
6.2V
10A 0.0kw
00:00:42
État de l'indicateur
MasterPlug
Connecter à la
Bleu fixe
voiture
Bleu clignotant Veille
Vert allumé Chargement
Défaut
Taux de charge,
courant
(6A/10A/13A/16A)
et kW
Durée de
connexion
10A - Courant de
charge max
Après la mise sous tension, le système effectue un auto-test. Si un défaut
est détecté, il n'entre pas en mode de charge.
Le chargeur est connecté à la prise murale et non au véhicule.
Le pistolet est inséré dans le véhicule et ne charge pas.
L'écran affiche le courant de charge maximal, la tension, la température, la
tension de charge, le taux de charge, le temps de connexion et la charge totale.
Éteignez le chargeur et déconnectez-le du véhicule. Consultez le guide des
Guide d'utilisation
Commandes de mode
Minuteur Alimentation
Appuyez et maintenez enfoncé le
bouton de mode requis pour activer
et accéder aux paramètres de mode,
et appuyez pour modifier.
Une fois le réglage effectué, appuyez
sur le bouton alternatif pour
enregistrer et quitter.
Remarque
pannes pour afficher l'état d'erreur.
www.masterplug.com
EVCM2216xx/G-EU
Langue
