Cargador EV Modo 2
Este cargador Modo 2 de Masterplug está diseñado para usarse con vehículos eléctricos e híbridos.
Lea y use el dispositivo de acuerdo con estas instrucciones de seguridad. Conserve las instrucciones para consultarlas.

INSTRUCCIONES DE SEGURIDAD

Debe tenerse cuidado al conectar el cargador a una toma de corriente debido a la alta carga constante. Se recomienda
conectar el cargador a tomas de corriente aprobadas para la carga de vehículos eléctricos y marcadas según BS1363/EV.
Inspeccione siempre el cargador antes de usarlo. No lo use si el enchufe o el cable del equipo de suministro de energía para
vehículos eléctricos (EVSE) están dañados.
No lo use con un cable de extensión o un adaptador.
Conecte el cable de carga a una toma de corriente adecuada y que funcione correctamente.
Proteja el enchufe y el cable de la humedad.
El usuario es responsable de cualquier lesión personal o daño al vehículo o a la propiedad que surja de un uso inadecuado.
INSTRUCCIONES DE FUNCIONAMIENTO Y ESTADO DEL INDICADOR
Siga las instrucciones que aparecen en la pantalla del cargador.
1. Inserte el enchufe de 3 clavijas en el tomacorriente de pared (y enciéndalo). El cargador inicia el modo de prueba
automática y aparecerá el logotipo de Masterplug en la pantalla. Después de un par de segundos, el LED parpadeará
en azul, listo para conectarse; si está en rojo, verifique la guía de fallas.Connect to EV – the charger will then start
communication with the car, indicated by a Yellow LED.
2. Conéctese al vehículo eléctrico: el cargador comenzará a comunicarse con el automóvil, lo que se indica mediante un
LED amarillo.
3. Carga: el indicador verde se ilumina de abajo hacia arriba. Una vez cargado, el indicador se volverá verde fijo.
4. Para finalizar la carga, desconéctelo (apáguelo) del tomacorriente de pared y retire el cargador del vehículo eléctrico.

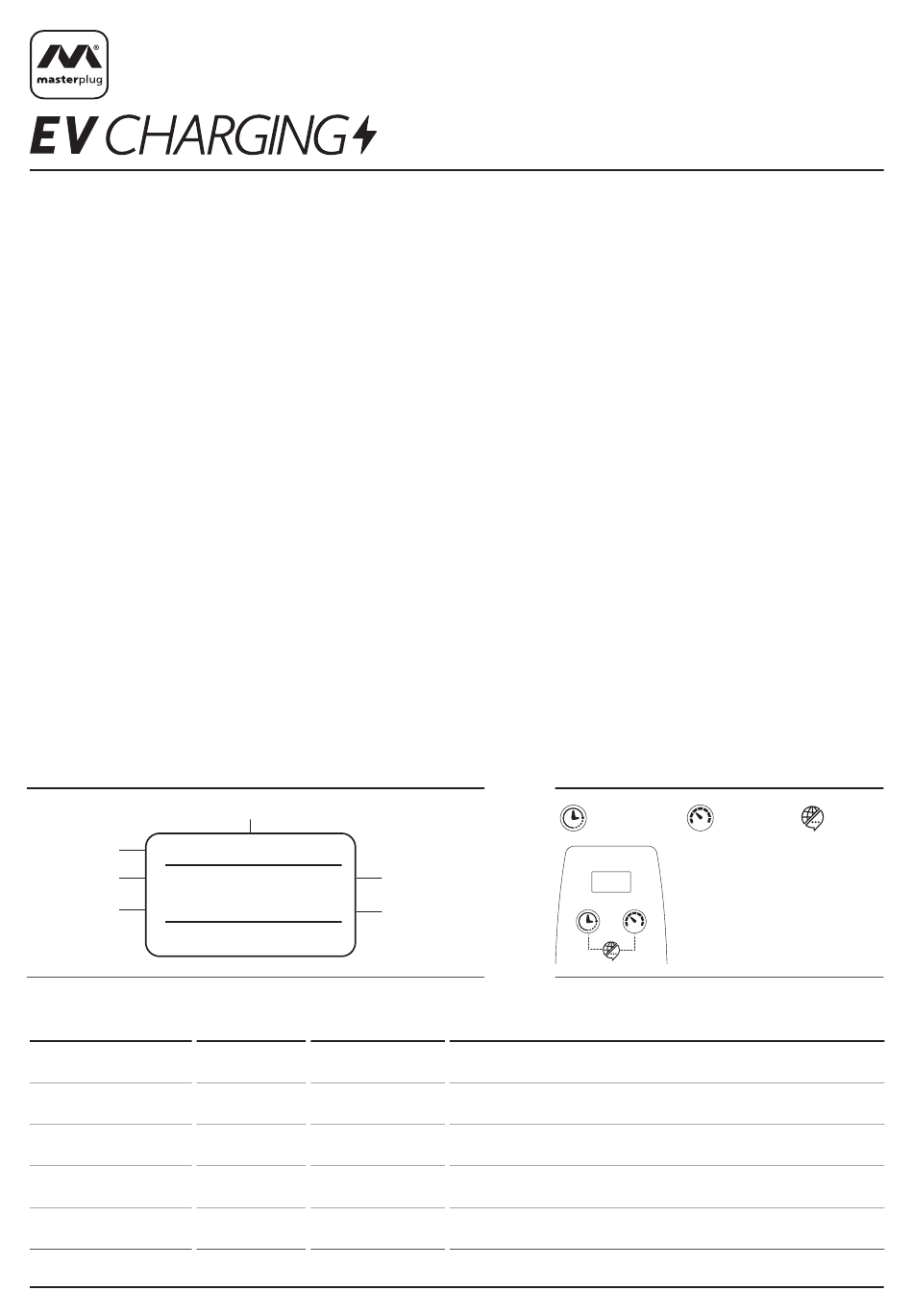

Pantalla de visualización
Voltaje de carga CP
Temperatura 33°C
Voltaje
234V
0.00kwh
Carga
total(kWh)
Estado del indicador
Acción
Conectar a la toma de
pared
Listo para conectar
Conectado al vehículo
Azul intermitente
eléctrico
Cargando
Fallo
Mode 2 EV Charger DC.01.2025
6.2V
10A 0.0kw
00:00:42
Estado del indicador
MasterPlug
Azul fijo Conectar al coche
En espera
Verde en
Cargando
funcionamiento
Rojo parpadea Fallo
Tasa de carga,
corriente
(6A/10A/13A/16A)
y kW
Tiempo de
conexión
10 A - Corriente de
carga máxima
Después de encenderlo, el sistema realizará una prueba automática y, si se
encuentra una falla, no ingresará al modo de carga.
El cargador está conectado a una toma de pared, no al vehículo.
La pistola se insertó en el vehículo, pero no se carga.
La pantalla mostrará la corriente de carga máxima, el voltaje, la temperatura, el
voltaje de carga, la velocidad de carga, el tiempo de conexión y la carga total.
Apague el cargador y desconéctelo del vehículo; consulte la guía de fallas para
Guía del usuario
EVCM2216xx/G-EU
Controles de modo
Temporizador Encendido
Mantenga presionado el botón
de modo requerido para activar
y acceder a la configuración de
modo, y presione para cambiar.
Una vez configurado, presione el
botón alternativo para guardar
y salir.
Observación
ver el estado de error.
www.masterplug.com
Idioma
