Sicherheitshinweise; Anzeigestatus - Masterplug Mode 2 Benutzerhandbuch

Mode 2 EV-Ladegerät
Dieses Masterplug Mode 2-Ladegerät ist für die Verwendung mit Elektro- und Hybridfahrzeugen vorgesehen.

SICHERHEITSHINWEISE

Beim Anschließen des Ladegeräts an eine Netzsteckdose ist aufgrund der konstant hohen Belastung Vorsicht geboten. Es
wird empfohlen, das Ladegerät an Steckdosen anzuschließen, die für das Laden von Elektrofahrzeugen zugelassen und mit
BS1363/EV gekennzeichnet sind.
Vor Gebrauch immer prüfen. Nicht verwenden, wenn Stecker oder Kabel des EVSE-Steckers (Electric Vehicle Supply Equipment)
beschädigt sind.
Nicht mit Verlängerungskabel oder Adapter verwenden.
Das Ladekabel an eine ordnungsgemäß funktionierende und geeignete Steckdose anschließen.
Stecker und Kabel vor Feuchtigkeit schützen.
Der Benutzer ist für alle Personen-, Fahrzeug- oder Sachschäden verantwortlich, die durch unsachgemäßen Gebrauch entstehen.
BEDIENUNGSANLEITUNG UND ANZEIGESTATUS
Befolgen Sie die Anweisungen auf dem Ladegerät-Bildschirm.
1. Stecken Sie den 3-poligen Stecker in die Wandsteckdose (und schalten Sie ihn ein). Das Ladegerät startet den
Selbsttestmodus und das Masterplug-Logo erscheint auf dem Bildschirm. Nach ein paar Sekunden blinkt die LED blau, bereit
zum Verbinden. Wenn sie rot ist, überprüfen Sie die Fehleranleitung.
2. Verbinden Sie das Ladegerät mit dem Elektrofahrzeug. Das Ladegerät beginnt dann mit der Kommunikation mit dem Auto,
was durch eine gelbe LED angezeigt wird.
3. Laden – Die grüne Anzeige leuchtet von unten nach oben. Sobald die Anzeige geladen ist, leuchtet sie durchgehend grün.
4. Um den Ladevorgang zu beenden, trennen Sie das Ladegerät von der Wandsteckdose (schalten Sie es aus) und entfernen Sie
es vom Elektrofahrzeug.

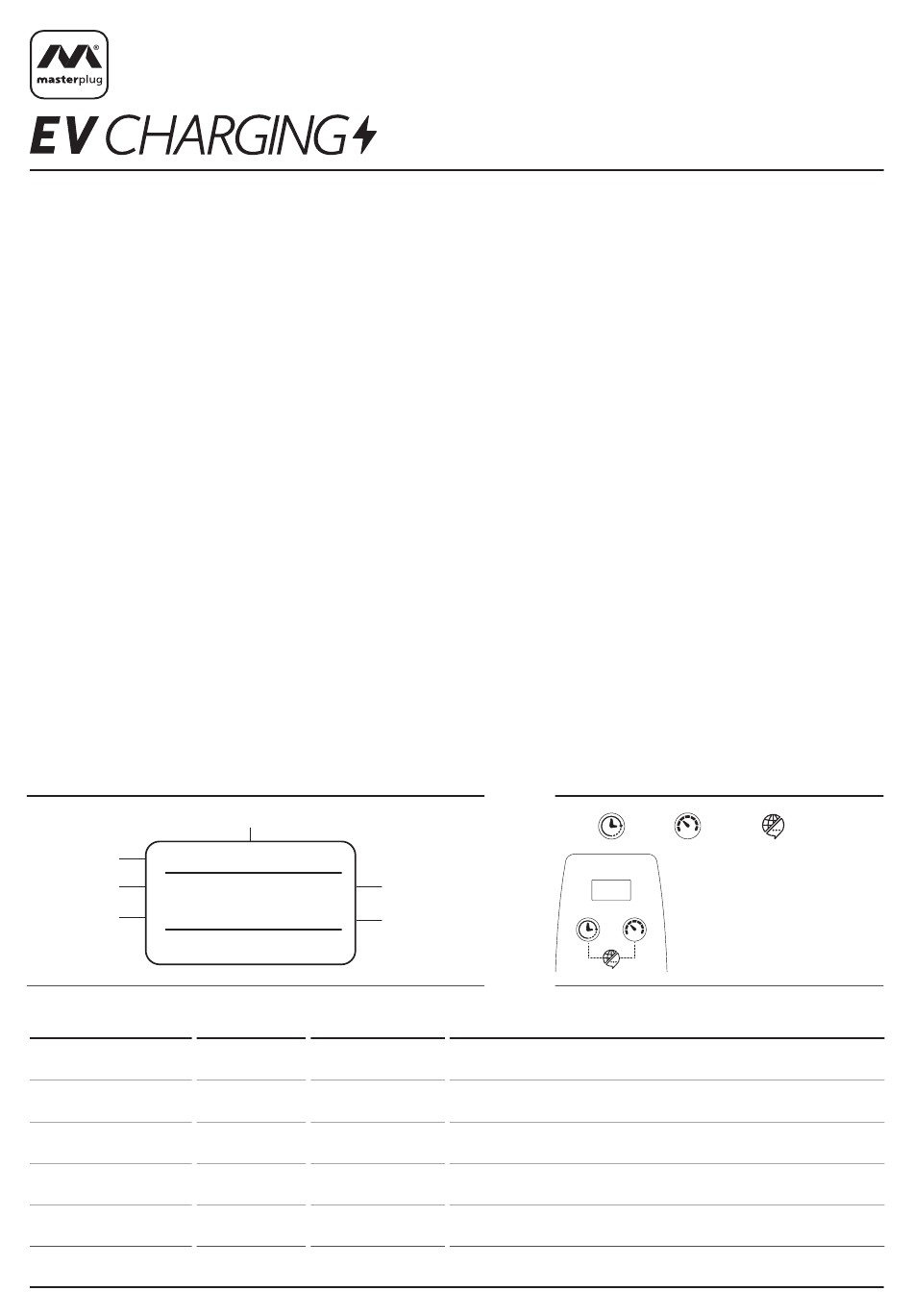

Bildschirmanzeige
CP Ladespannung
Temperatur 33°C
Spannung
234V
0.00kwh
Gesamtladung
(kWh)

Anzeigestatus

Aktion
An Steckdose
anschließen
Bereit zum Verbinden
Mit Elektrofahrzeug
verbunden
Wird geladen
Fehler
Mode 2 EV Charger DC.01.2025
6.2V
10A 0.0kw
00:00:42
Anzeigestatus
MasterPlug
Mit dem Auto
Dauerhaft blau
verbinden
Blau blinkend Standby
Grün läuft Laden
Rot blinkt Fehler
Laderate, Strom
(6A/10A/13A/16A)
und KW
Verbindungszeit
10 A - Max.
Ladestrom
Nach dem Einschalten führt das System einen Selbsttest durch. Wenn ein
Fehler gefunden wird, wechselt es nicht in den Lademodus.
Ladegerät an Wandsteckdose angeschlossen, nicht an Fahrzeug.
Pistole in Fahrzeug eingesteckt, lädt nicht.
Auf dem Bildschirm werden maximaler Ladestrom, Spannung, Temperatur,
Ladespannung, Laderate, Verbindungszeit und Gesamtladung angezeigt.
Ladegerät ausschalten und vom Fahrzeug trennen, Fehleranleitung zum
Benutzerhandbuch
Modussteuerung
Timer Ein/Aus
Halten Sie die gewünschte Modustaste
gedrückt, um die Moduseinstellungen
zu aktivieren und aufzurufen, und
drücken Sie zum Ändern.
Sobald die Einstellung vorgenommen
wurde, drücken Sie die Alternativtaste,
um zu speichern und zu beenden.
Bemerkung
Anzeigen des Fehlerzustands beachten.
EVCM2216xx/G-EU
Sprache
