Synchronisieren mit einem externen Gerät
HINWEISE
• Wenn ein geeignetes Genlock-Signal eingegeben wird, stabilisiert sich die Genlock-Synchronisierung nach
etwa 10 Sekunden.
114
• Wenn ein geeignetes Genlock-Signal erkannt wird, blinkt das Symbol U auf dem HOME-Bildschirm und
unten rechts auf dem Wiedergabebildschirm. Wenn die Kamera mit dem externen Genlock-Signal
synchronisiert ist, wird das Symbol dauerhaft angezeigt.
• Wenn das externe Genlock-Signal fehlerhaft ist, ist die Synchronisation unter Umständen nicht stabil. In
diesem Fall kann der angezeigte Timecode fehlerhaft sein.

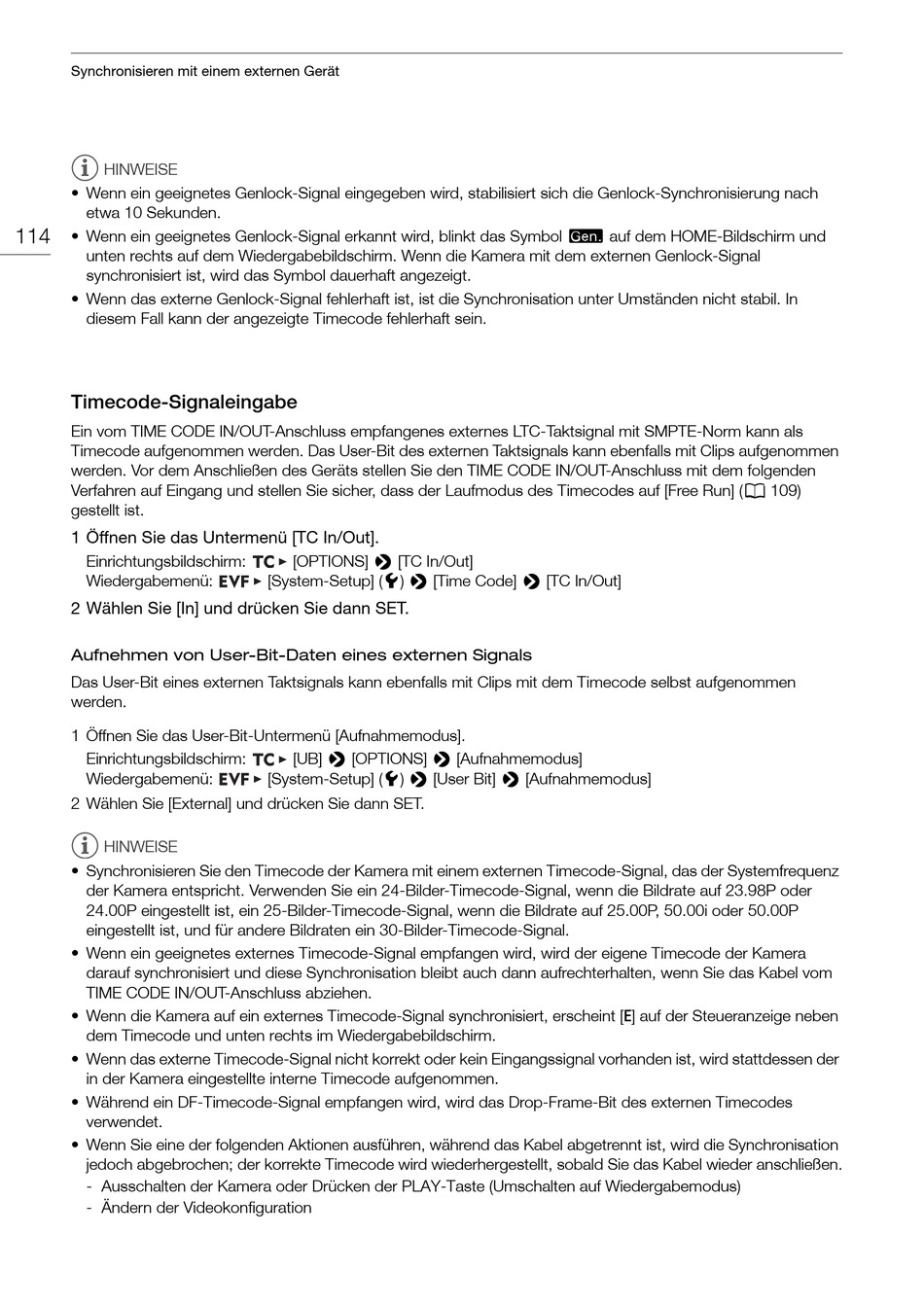

Timecode-Signaleingabe
Ein vom TIME CODE IN/OUT-Anschluss empfangenes externes LTC-Taktsignal mit SMPTE-Norm kann als
Timecode aufgenommen werden. Das User-Bit des externen Taktsignals kann ebenfalls mit Clips aufgenommen
werden. Vor dem Anschließen des Geräts stellen Sie den TIME CODE IN/OUT-Anschluss mit dem folgenden
Verfahren auf Eingang und stellen Sie sicher, dass der Laufmodus des Timecodes auf [Free Run] (A 109)
gestellt ist.
1 Öffnen Sie das Untermenü [TC In/Out].
Einrichtungsbildschirm:
Wiedergabemenü:
2 Wählen Sie [In] und drücken Sie dann SET.
Aufnehmen von User-Bit-Daten eines externen Signals
Das User-Bit eines externen Taktsignals kann ebenfalls mit Clips mit dem Timecode selbst aufgenommen
werden.
1 Öffnen Sie das User-Bit-Untermenü [Aufnahmemodus].
Einrichtungsbildschirm:
Wiedergabemenü:
2 Wählen Sie [External] und drücken Sie dann SET.
HINWEISE
• Synchronisieren Sie den Timecode der Kamera mit einem externen Timecode-Signal, das der Systemfrequenz
der Kamera entspricht. Verwenden Sie ein 24-Bilder-Timecode-Signal, wenn die Bildrate auf 23.98P oder
24.00P eingestellt ist, ein 25-Bilder-Timecode-Signal, wenn die Bildrate auf 25.00P, 50.00i oder 50.00P
eingestellt ist, und für andere Bildraten ein 30-Bilder-Timecode-Signal.
• Wenn ein geeignetes externes Timecode-Signal empfangen wird, wird der eigene Timecode der Kamera
darauf synchronisiert und diese Synchronisation bleibt auch dann aufrechterhalten, wenn Sie das Kabel vom
TIME CODE IN/OUT-Anschluss abziehen.
• Wenn die Kamera auf ein externes Timecode-Signal synchronisiert, erscheint [E] auf der Steueranzeige neben
dem Timecode und unten rechts im Wiedergabebildschirm.
• Wenn das externe Timecode-Signal nicht korrekt oder kein Eingangssignal vorhanden ist, wird stattdessen der
in der Kamera eingestellte interne Timecode aufgenommen.
• Während ein DF-Timecode-Signal empfangen wird, wird das Drop-Frame-Bit des externen Timecodes
verwendet.
• Wenn Sie eine der folgenden Aktionen ausführen, während das Kabel abgetrennt ist, wird die Synchronisation
jedoch abgebrochen; der korrekte Timecode wird wiederhergestellt, sobald Sie das Kabel wieder anschließen.
- Ausschalten der Kamera oder Drücken der PLAY-Taste (Umschalten auf Wiedergabemodus)
- Ändern der Videokonfiguration
[OPTIONS] > [TC In/Out]
[System-Setup] (B) > [Time Code] > [TC In/Out]
[UB] > [OPTIONS] > [Aufnahmemodus]
[System-Setup] (B) > [User Bit] > [Aufnahmemodus]
