2. Rimuovere una parte dell'isolamento
delle estremità dei cavi marrone, nero e
blu.
3. Collegare le estremità del cavo nero e di
quello marrone.
4. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario uno strumento speciale).
5. Collegare le estremità di due cavi blu.
6. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario uno strumento speciale).
220-240 V~
N
N
L1
L2
220 - 240 V~
5x1,5 mm²
Verde-giallo
N Blu e blu
L1 Nero
L2 Marrone
3.4 Fissaggio della guarnizione -
Installazione integrata
1. Pulire le battute nel piano di lavoro.
2. Tagliare la striscia di 3x10 mm tenuta
fornita in quattro strisce. Le strisce
devono avere la stessa lunghezza delle
battute.
3. Tagliare le estremità delle strisce con un
angolo di 45°. Dovrebbero entrare negli
angoli delle battute con precisione.
4. Attaccare le strisce alle battute. Non tirare
le guarnizioni. Non unire le estremità
delle strisce sulla corda.
Dopo aver montato il piano di cottura, sigillare
lo spazio rimanente tra il vetroceramica e il
piano di lavoro con del silicone. Assicurarsi
che il silicone non penetri sotto il
vetroceramica.

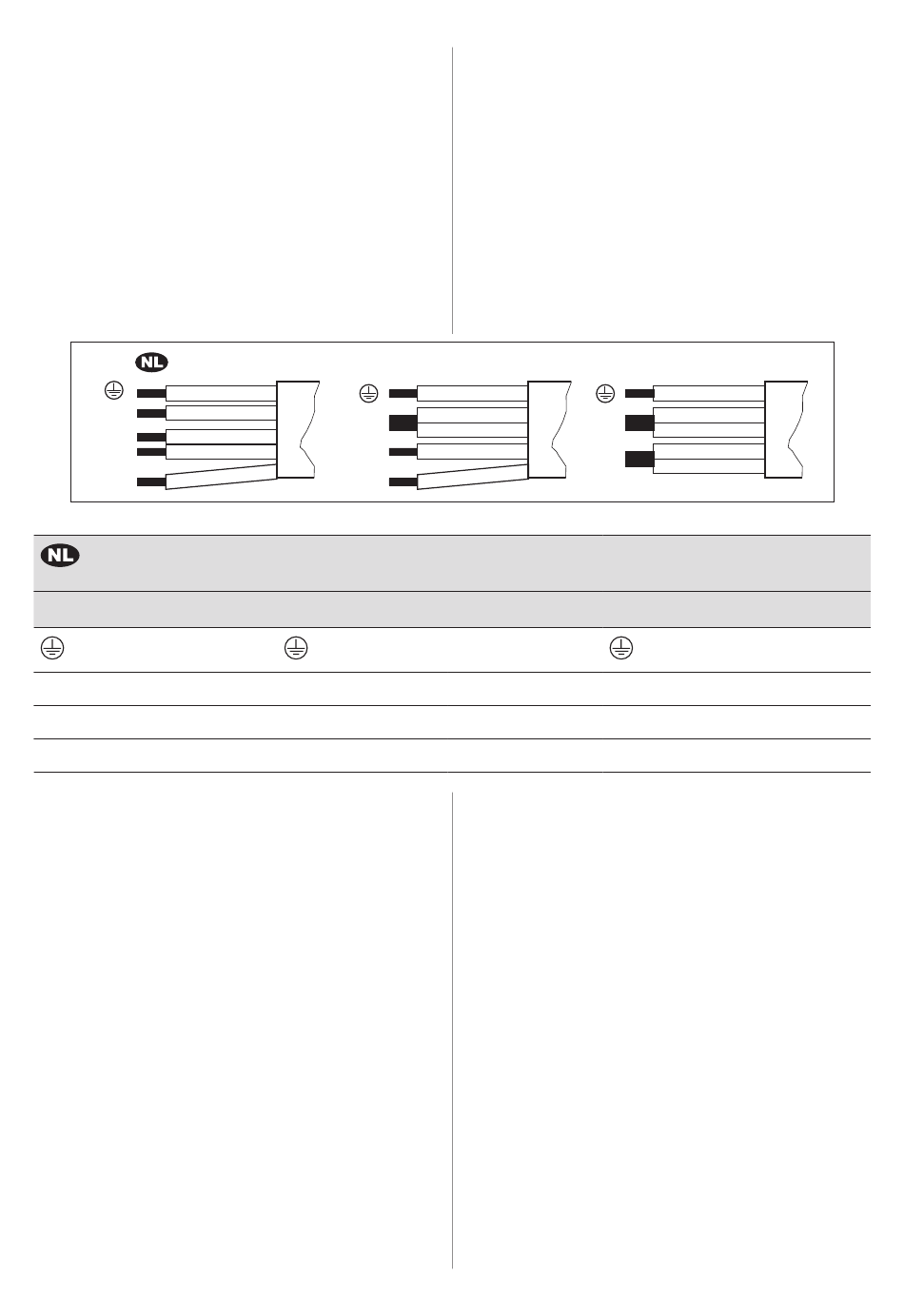

400V2N~
N
L1
L2
Collegamento bifase: 400 V2N~
5x1,5 mm² o 4x2,5 mm²
Verde-giallo
N Blu e blu
L1 Nero
L2 Marrone
Collegamento bifase
1. Rimuovere il manicotto terminale del cavo
dai cavi blu.
2. Rimuovere una parte dell'isolamento
delle estremità del cavo blu.
3. Collegare le estremità di due cavi blu.
4. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario un utensile speciale).
N
L
Collegamento a una fase:
220 - 240 V~
5x1,5 mm² o 3x4 mm²
N
L
3.5 Montaggio
Se s'installa il piano cottura sotto una cappa,
consultare le istruzioni d'installazione della
cappa per la distanza minima tra le
apparecchiature.
220-240 V~
Verde-giallo
Blu e blu
Nero e marrone
