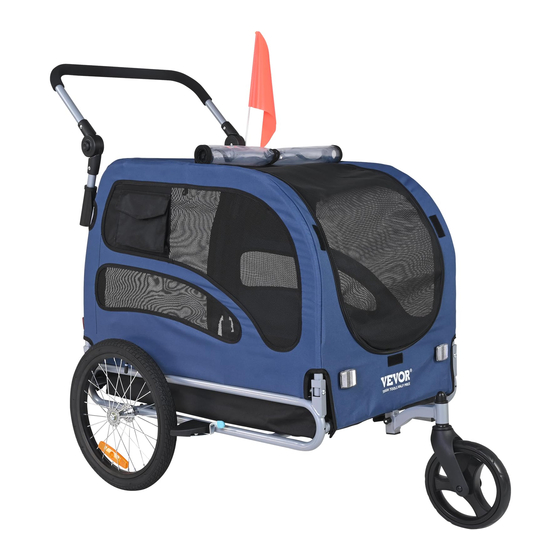

PET BIKE TRAILER
MODEL: TS815
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR TS815
Inhaltszusammenfassung für VEVOR TS815
-
Seite 35: Wichtig: Bewahren Sie Diese Anleitung Zum Späteren Nachschlagen Auf
PET BIKE TRAILER MODELL: TS815 Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf NEED HELP? CONTACT US! Have product questions? Need technical support? Please feel free to contact us: Technical Support and E-Warranty Certificate www.vevor.com/support - 1 -... - Seite 36 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.
- Seite 37 Kontakt kommen kann. Überprüfen Sie häufig den Komfort und die Sicherheit Ihres Haustiers, insbesondere bei heißem oder kaltem Wetter. Lassen Sie das Haustier niemals unbeaufsichtigt und halten Sie den Anhänger/Kinderwagen immer daran, nach hinten zu kippen, wenn der Hund den Anhänger betritt oder verlässt. ...
- Seite 38 Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein. Empfohlene Geschwindigkeitsbegrenzungen: - 10 mph (16 km/h) auf glatten, geraden Straßen – 5 mph (8 km/h) beim Abbiegen oder auf unebenen Straßen. Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein.
- Seite 39 MODEL AND PARAMETERS Modell TS815 Schleppen/Handschieben Max. Belastung 100 Pfund Behältergröße 31,9 * 22 * 24,4 Zoll Stahl, 16 * 1,75 Zoll (hinten) Räder Kunststoff, 8 Zoll (vorne) Material Stahl, 600D Oxford-Stoff Farbe Schwarz Blau CONTENTS 1 x Hauptrahmen 2 x Räder...
- Seite 40 1 x Anhängerkupplungsempfänger 1 x Universalkupplung 1 x Anhängerkupplung 2 x Radschutz 2 x Lenkerhalter 1 x Flagge 2 x Rückstrahler ( rot ) 2 x Frontreflektoren ( weiß ) 1 x Griffstange 1 x Vorderrad mit Schnellspanner Innensechskantschlüssel + 1 x 1 1- mm-Schraubenschlüssel + 1 x Benutzerhandbuch How to Assemble...
-
Seite 41: Anbringen Der Räder
Nehmen Sie den Hauptrahmen des Anhängers und alle anderen Komponenten aus dem Karton. Schwarze Schutzkappen an 4 Ecken entfernen. Heben Sie beide Seitenwände in eine aufrechte Position ( Abbildung 1 ). Abbildung 1 Befestigen Sie die Querstange am oberen Teil des Hauptrahmens. Heben Sie die Querstange an und verriegeln Sie sie mit dem am Bolzen befestigten Sicherheitsstift ( Abbildung 2 ). - Seite 42 Anhänger und ziehen Sie ihn heraus. Abbildung 5 Abbildung 4 - 8 -...
-
Seite 43: Einbau Der Feststellbremsen/Radschützer
17. Einbau der Feststellbremsen/Radschützer Führen Sie die Radschutzschrauben durch das Rahmenrohr ein. Passen Sie die Löcher im Radschutz an die Schrauben an. Mit Inbusschlüssel fest anziehen ( Abbildung 6 ). Wiederholen Sie den Vorgang für den Radschutz auf der anderen Seite. Abbildung 6 Zum Bremsen den Griff am Radschutz nach außen ziehen. - Seite 44 18. Anbringen der Flagge Stecken Sie den Fahnenmast in die Fahnenmasttasche an der linken hinteren Ecke der Seitenwand ( Abbildung 8 , Abbildung 9 ). Stecken Sie Schrauben in die Löcher an der Abdeckung, um die vorderen (weißen) und hinteren (roten) Reflektoren zu befestigen. - 10 -...
-
Seite 45: Einbau Der Anhängerkupplung
Abbildung 8 Abbildung 9 19. Einbau der Anhängerkupplung Befestigen Sie die Anhängerkupplungsaufnahme wie gezeigt am Hauptrahmen ( Abbildung 10 ). Drücken Sie den Federknopf und schieben Sie die Anhängerkupplung in die Anhängerkupplungsaufnahme, bis der Federknopf aus Loch A herauskommt. Führen Sie den Abbildung 10 Sicherheitsstift aus Loch B durch die andere Seite ein. - Seite 46 1. Schnellspanner - Achse: Entfernen Sie den Schnellspanner von der linken Seite der Hinterachse des Fahrrads. Montieren Sie die Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie den Schnellspanner gemäß der Anleitung des Fahrradherstellers fest. Die Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhänger abgenommen wird (Abbildung 11).
- Seite 47 2. Mit Mutter versehene Achse: Schrauben Sie die Mutter mit Unterlegscheibe von der linken Seite der Hinterachse des Fahrrads ab. Montieren Sie die Kupplung an der Achse und schrauben Sie die Mutter mit der Unterlegscheibe wieder fest ( Abbildung 1 2 ). ⚠...
-
Seite 48: Installieren Des Kinderwagen-Kits
Schließen Sie die Kupplung an der Anhängerkupplung an und sichern Sie den Sicherheitsstift ( Abbildung 1 3 ). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-Ring Abbildung 13 an der Anhängerkupplung ein. - Seite 49 Abbildung 14 Abbildung 1 5 Before You Ride Überprüfen Sie vor jedem Gebrauch: 21. Die Räder sind ordnungsgemäß am Anhänger befestigt 22. Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt 23. Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt 24.
- Seite 50 beladenem Anhänger 28. Stellen Sie sicher, dass das Fahrrad ordnungsgemäß funktioniert, insbesondere Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers). 29. Sicherheitsflagge ist vorhanden 30. Leinen Sie Ihren Hund/Haustier im Anhänger immer an der Leine. MAINTENANCE Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern.
