Verwandte Anleitungen für Nordfrost TT65 Aplus2
Inhaltszusammenfassung für Nordfrost TT65 Aplus2

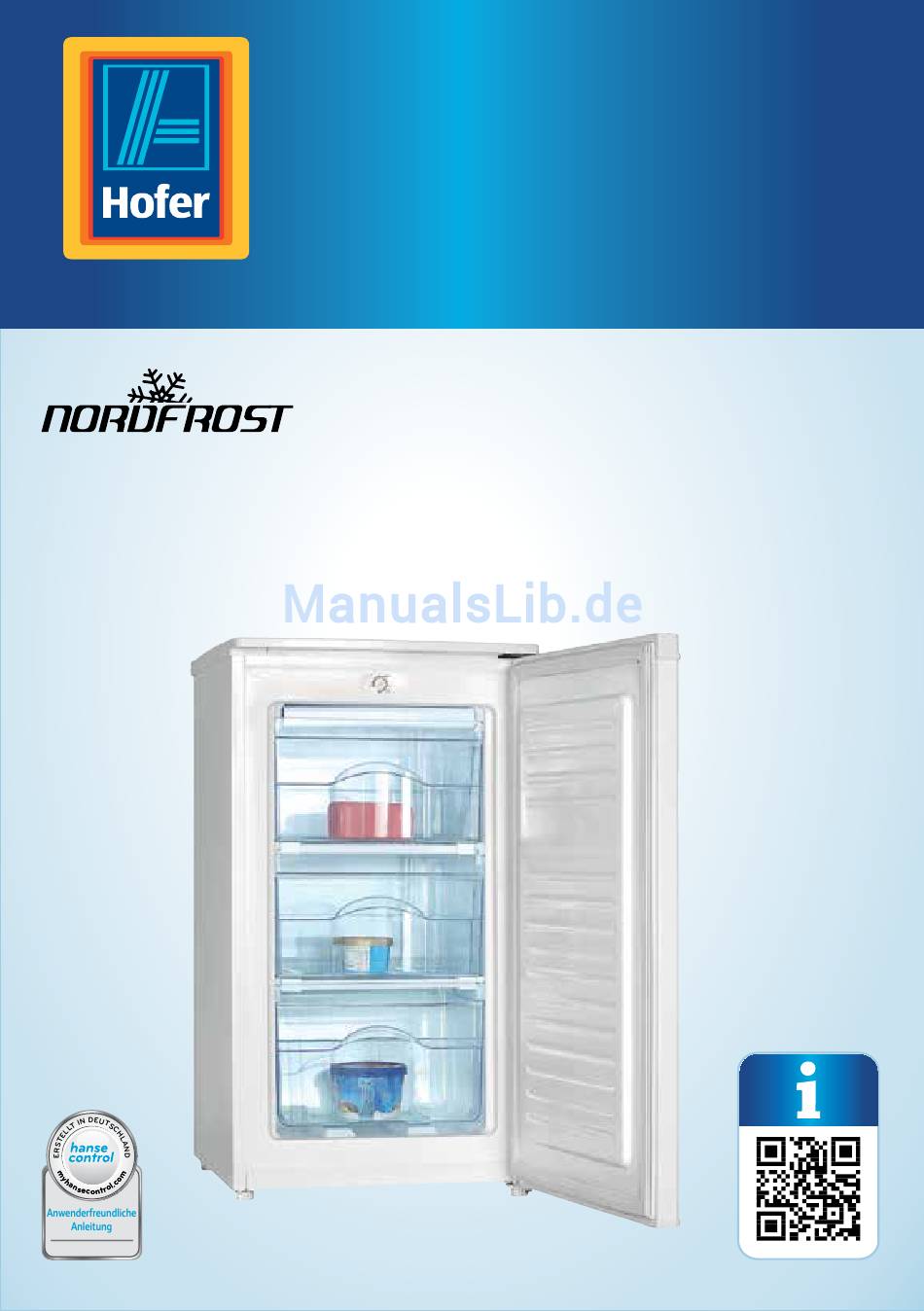

- Seite 1 betriebs- anleitung Da bin ich mir sicher. TAblE-Top-GEfRIERScHRANK ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeines .................7 Betriebsanleitung lesen und aufbewahren ....... 7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Sicherheitshinweise ..............9 Transport ................13 Gefrierschrank aufstellen ..........13 Vorbereitungen ..............13 Aufstellungsort ..............14 Mindestabstände und Freiräume ........15 Gefrierschrank ausrichten ........... -
Seite 4: Übersicht
Übersicht min. 50 cm min. 3 cm min. 2 cm min. 2 cm min. 50 cm... -
Seite 5: Verwendung
Verwendung... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Temeraturregler Tür Türdichtung Kühlboden (2 Stück) Standfuß (2 Stück) Schublade (hoch) Schublade (flach, 2 Stück) Abdeckkappe (Türscharnier) Türgriffmulde (links/rechts) Abdeckkappe (Gewindelöcher) Oberes Türscharnier Sechskantschraube (oberes Türscharnier, 3 Stück) Abdeckkappe (Tür) Gewindeloch (3 Stück) Unteres Türscharnier Sechskantschraube (unteres Türscharnier, 2 Stück) Gewindeloch (unteres Türscharnier, 2 Stück je Seite) Gewindeloch (Standfuß, 1 Stück je Seite) Unterlegscheibe (Kunststoff, 2 Stück) -
Seite 7: Allgemeines
Allgemeines Allgemeines Betriebsanleitung lesen und aufbewahren Diese Betriebsanleitung gehört zu diesem Gefrierschrank. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Gefrierschrank einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu schweren Verlet- zungen oder Schäden am Gefrierschrank führen. -
Seite 8: Sicherheit
Sicherheit EXPLOSIONSGEFAHR! Der Netzanschluss 230 V besitzt die Schutzklasse I und darf nur an einer Steckdose 230 V mit Schutzleiter betrieben werden. Das Siegel „Geprüfte Sicherheit“ (GS-Zeichen) bestätigt, dass der Gefrierschrank mit dem Produktsicherheitsgesetz konform ist. Das GS-Zeichen bestätigt, dass nicht nur bei der bestimmungsge- mäßen Verwendung, sondern auch bei vorhersehbarer Fehlan- dung des Gefrierschranks die Sicherheit und die Gesundheit des Verwenders nicht gefährdet sind. -
Seite 9: Sicherheitshinweise
Sicherheit Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspan- nung können zu elektrischem Stromschlag führen. − Der Gefrierschrank ist ausschließlich für eine Netzspannung von 220 bis 240 V ~ / 50 Hz ausgelegt. − Schließen Sie den Gefrierschrank nur an eine gut zugängli- che Steckdose an, damit Sie ihn bei einem Störfall schnell vom Stromnetz trennen können. - Seite 10 Sicherheit − Halten Sie den Gefrierschrank, den Netzstecker und das Netz- kabel von offenem Feuer und heißen Flächen fern. − Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird. − Bringen Sie das Netzkabel nicht mit heißen Teilen in Berührung. −...
- Seite 11 Sicherheit − Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. − Halten Sie Kinder jünger als 8 Jahre vom Gefrierschrank und der Anschlussleitung fern. − Lassen Sie den Gefrierschrank während des Betriebs nicht unbeaufsichtigt. − Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
- Seite 12 Sicherheit WARNUNG! Verletzungsgefahr! Ein unsachgemäßer Umgang mit dem Gefrierschrank kann zu Verletzungen führen. − Wenn Sie die gefrorenen Innenwände des Gefrierschranks oder die gefrorenen Lebensmittel mit den Händen berühren, kön- nen Sie sich Ihre Haut verletzen. Benutzen Sie ggf. ein trockenes Tuch oder Handschuhe zum Anfassen des Gefrierguts.
-
Seite 13: Transport
Transport − Ersetzen Sie beschädigte Bauteile nur durch passende Origi- nalersatzteile. − Wenden Sie sich bei Beschädigungen oder für Reparaturen an einen Fachmann. − Wenden Sie sich für Ersatzteile an den Kundendienst (siehe Kapitel „Garantiekarte“). Transport HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gefrierschrank kann zu Beschädigungen führen. -
Seite 14: At Gefrierschrank Aufstellen
Gefrierschrank aufstellen Benötigtes Werkzeug • 1 Wasserwaage 1. Stellen Sie den Gefrierschrank unter Beachtung der Mindestabstände am Aufstel- lungsort auf (siehe Kapitel „Aufstellungsort“ und „Mindestabstände“). 2. Prüfen Sie mit einer Wasserwaage, dass der Gefrierschrank waagerecht steht. 3. Prüfen Sie, dass der Gefrierschrank sich nicht bewegt, wenn Sie die Tür öffnen. -
Seite 15: Mindestabstände Und Freiräume
Gefrierschrank aufstellen HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gefrierschrank kann zu Beschädigungen führen. − Stellen Sie den Gefrierschrank an einem gut zu- gänglichen, ebenen, trockenen und ausreichend stabilen Ort auf. − Um die größtmögliche Kühlleistung bei geringstem Energieverbrauch zu erzie- len, wählen Sie einen Aufstellungsort, der •... -
Seite 16: Gefrierschrank Ausrichten
Erstinbetriebnahme Gefrierschrank ausrichten 1. Schließen Sie die Tür 2. Kippen Sie den Gefrierschrank ggf. leicht nach hinten, damit Sie die Stand- füße gut erreichen können. Lassen Sie den Gefrierschrank durch eine zweite Person gegen Umfallen oder Wegrutschen absichern. 3. Drehen Sie die Standfüße zum Ausrichten nach Bedarf im Uhrzeigersinn hinein oder gegen den Uhrzeigersinn heraus (siehe Abb. -
Seite 17: Bedienung
Bedienung Bedienung Temperatur einstellen Die Einstellung der Temperatur erfolgt stufenlos von „MIN“ (geringe Kühlleistung, höhere Temperatur im Gefrierschrank) bis „MAX“ (hohe Kühlleistung, geringere Tem- peratur im Gefrierfach). − Verwenden Sie bei Raumtemperatur (20 °C) die Einstellung „NORMAL“. − Drehen Sie den Temperaturregler in Richtung „MIN“... -
Seite 18: Einfrieren Und Auftauen
Bedienung Einfrieren und Auftauen WARNUNG! Explosionsgefahr! Das Einlagern von entflammbaren Gasen und Flüssigkei- ten kann Explosionen verursachen. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter spren- gen. − Lagern Sie keine explosiven Stoffe oder Sprühdo- sen mit brennbaren Treibmitteln im Gefrierschrank. −... -
Seite 19: Lebensmittel Einfrieren
Bedienung Lebensmittel einfrieren Zum Erhalt von Geschmack und Nährwert Ihrer Lebensmittel, zum Sparen von Ener- gie und damit der Gefrierschrank nicht unnötig oft abgetaut werden muss, gelten folgende Anweisungen: − Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von –18 °C. Legen Sie ein geeignetes Thermometer in eine der Schubladen, um die Temperatur prüfen zu können. -
Seite 20: Lebensmittel Auftauen
Bedienung Lebensmittel auftauen Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen: − Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierschrank und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen. − Um Lebensmittel schnell aufzutauen, können Sie die Auftaufunktion Ihrer Mikrowelle nutzen. -
Seite 21: Reinigung
Reinigung Reinigung Betriebsbedingt bildet sich im Gefrierschrank Eis an den Oberflächen. 1. Prüfen Sie im Abstand von zwei Monaten, ob sich Eis oder Reif an den Oberflä- chen im Gefrierschrank befindet. 2. Entfernen Sie Reif und dünne Eisschichten mit einem weichen Kunststoffschaber. 3. -
Seite 22: Innenraum Reinigen
Reinigung Innenraum reinigen Tipp: Reinigen Sie den Innenraum des Gefrierschranks im Winter, wenn die Außentem- peratur gering ist. Dann können Sie die Lebensmittel auf dem Balkon o. Ä. lagern, solange Sie den Gefrierschrank reinigen. Andernfalls können Sie die Lebensmittel kurzzeitig in einem kühlen Kellerraum lagern oder eine Isoliertasche benutzen. 1. -
Seite 23: Türdichtung Reinigen
Reinigung 17. Prüfen Sie nach 3 bis 6 Stunden die Temperatur im Gefrierschrank und stellen Sie sie bei Bedarf mit dem Temperaturregler ein (siehe Kapitel „Temperatur einstellen“). Türdichtung reinigen HINWEIS! Beschädigungsgefahr! Die Türdichtung ist empfindlich gegenüber Fett und Öl, sie wird dadurch porös und spröde. −... -
Seite 24: At Türanschlag Wechseln
Türanschlag wechseln Gefrierschrank abtauen VORSICHT! Gesundheits- und Beschädigungsgefahr! Durch falsches Abtauen können Sie Ihre Gesundheit ge- fährden oder den Gefrierschrank beschädigen. − Verwenden Sie keine Abtausprays. − Verwenden Sie keine Heizeinrichtungen oder offe- ne Flammen zum Abtauen. − Verwenden Sie keine scharfkantigen Gegenstände zum Entfernen des Eises. -
Seite 25: Benötigtes Werkzeug
Türanschlag wechseln Der Wechsel des Türanschlags erfordert handwerkliches Geschick. Führen Sie den Wechsel des Türanschlags ggf. mit einer zweiten Person durch, damit der Gefrier- schrank beim Kippen nicht wegrutschen kann oder die Tür nicht versehentlich abkippt. − Lesen Sie die Arbeitsschritte vollständig durch, bevor Sie den Türanschlag wech- seln. -
Seite 26: Scharnierbolzen Umsetzen
Türanschlag wechseln Scharnierbolzen umsetzen 1. Schrauben Sie die Sechskantmutter gegen den Uhrzeigersinn vom Schar- nierbolzen ab. Halten Sie den Scharnierbolzen ggf. mit einem Schlitzschrau- bendreher fest, damit er nicht mitdrehen kann (siehe Abb. H). 2. Drehen Sie die Grundplatte des unteren Türscharniers um und setzen Sie den Scharnierbolzen von oben in das Loch 3. -
Seite 27: Bei Einem Stromausfall
Bei einem Stromausfall Bei einem Stromausfall WARNUNG! Gesundheitsgefahr! Wenn der Strom für mehrere Stunden ausfällt, wird der Inhalt nicht mehr ausreichend gekühlt. Eingelagerte Le- bensmittel können an- oder auftauen, sodass bei verzehr die Gefahr einer Lebensmittelvergiftung besteht. − Lassen Sie die Tür des Gefrierschranks bei einem Stromausfall geschlossen, damit die Kühlung mög- lichst lange erhalten bleibt. -
Seite 28: Fehlersuche
Fehlersuche Fehlersuche WARNUNG! Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen. − Öffnen Sie das Gehäuse nicht selbst. − Wenden Sie sich für Reparaturen an einen Fach- mann. Folgende Geräusche sind charakteristisch für den Betrieb des Gefrierschranks und sind keine Störungen: Geräusch Ursache... - Seite 29 +16 bis +38 °C ein. Wenn Sie den Kundendienst kontaktieren, nennen Sie uns bitte: • die Gerätebezeichnung: Table-Top-Gefrierschrank TT65 Aplus2, • die Artikelnummer: 44565, • Ihre persönlichen Kontaktdaten, • die Anschrift, an der sich der Gefrierschrank befindet, •...
-
Seite 30: Produktdatenblatt Gem. (Eu) 1060/2010
Produktdatenblatt gem. (EU) 1060/2010 Produktdatenblatt gem. (EU) 1060/2010 Hersteller: HB Austria electronic products Vertriebs GmbH Modellbezeichnung: Nordfrost TT65 Aplus2 Haushaltskühlgeräte-Kategorie Energieeffizienzklasse Jährlicher Energieverbrauch (AE 128 kWh/Jahr Nutzinhalt Kühlfach gesamt: davon Kaltlagerfach: davon Weinlagerfach: davon Kellerfach: davon Lagerfach für frische Lebensmittel:... -
Seite 31: Technische Daten
N (gemäßigte Zone) = 16 °C bis 32 °C ST (subtropische Zone) = 16 °C bis 38 °C T (tropische Zone ) = 16 °C bis 43 °C. 6 Ermittelt nach Richtlinie 86/594/EWG. Technische Daten Modell: Nordfrost TT65 Aplus2 Table-Top-Gefrierschrank Farbe: Weiß Artikelnummer: 44565... -
Seite 32: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann bei der in der Garantiekarte (am Ende dieser Betriebsanleitung) angeführten Adresse angefordert werden. Entsorgung Verpackungsentsorgung Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgeräteentsorgung (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Sys- temen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist... -
Seite 33: Garantiekarte
Ort des Kaufs: Beschreibung der Störung: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem 00800 610 48 000 haushalt@hb-europe.com defekten Produkt an: MODELL: TT65 Aplus2 ARTIKELNUMMER: 44565 08/2015 HB Austria electronic products Vertriebs GmbH Pfarrgasse 52 1230 Wien AUSTRIA... -
Seite 34: Garantiebedingungen
Garantie Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten Hotline:... - Seite 35 Da bin ich mir sicher. Made in China Vertrieben durch: HB Austria electronic products Vertriebs GmbH Pfarrgasse 52 1230 Wien AUSTRIA E-Mail: haushalt@hb-europe.com KUNDENDIENST haushalt@hb-europe.com 00800 610 48 000 JAHRE GARANTIE Typ: TT65 Aplus2 Artikel-Nr.: 44565 08/2015...
