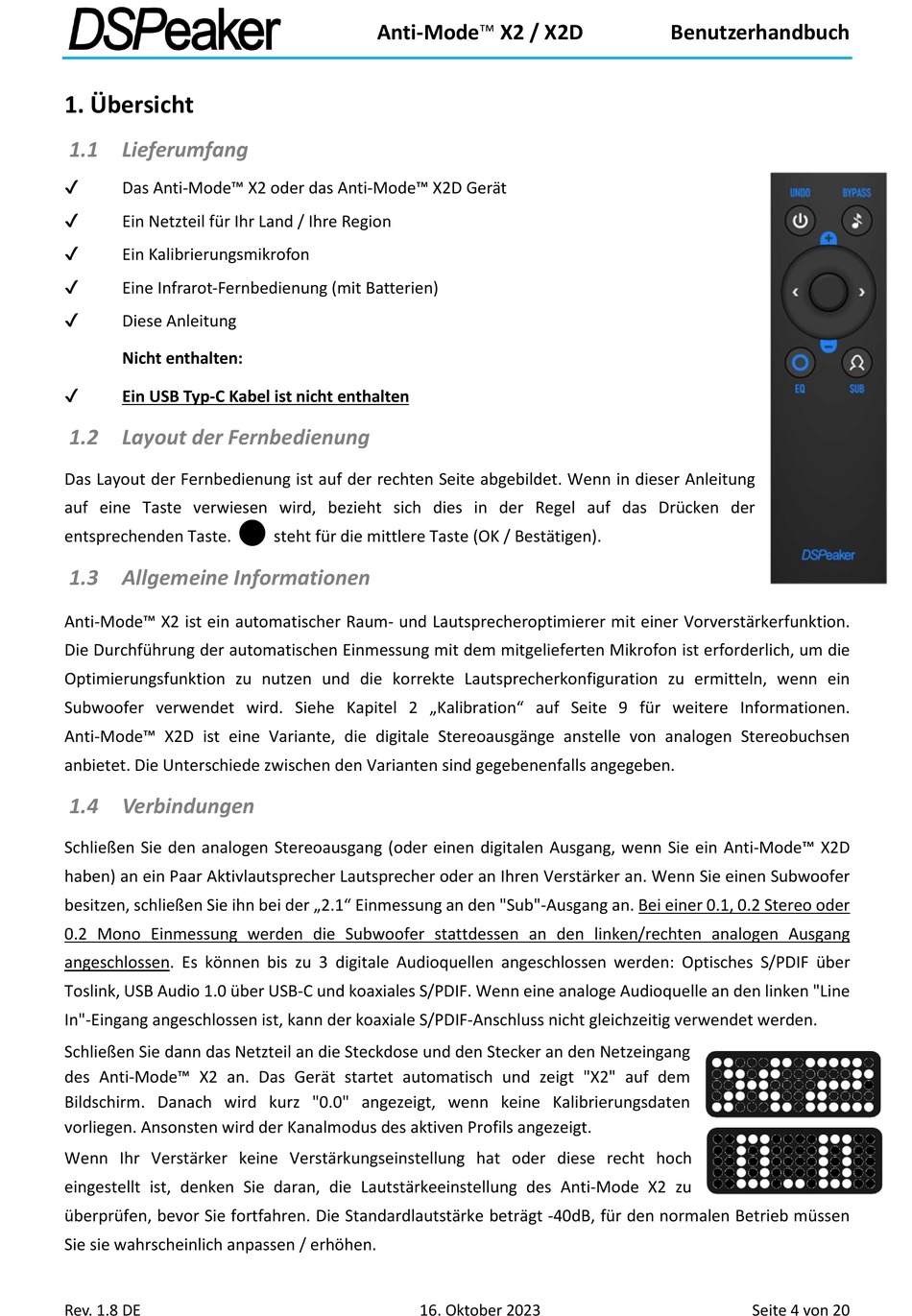

1. Übersicht
1.1 Lieferumfang
Das Anti-Mode™ X2 oder das Anti-Mode™ X2D Gerät
✔
Ein Netzteil für Ihr Land / Ihre Region
✔
Ein Kalibrierungsmikrofon
✔
Eine Infrarot-Fernbedienung (mit Batterien)
✔
Diese Anleitung
✔
Nicht enthalten:
Ein USB Typ-C Kabel ist nicht enthalten
✔
1.2 Layout der Fernbedienung
Das Layout der Fernbedienung ist auf der rechten Seite abgebildet. Wenn in dieser Anleitung
auf eine Taste verwiesen wird, bezieht sich dies in der Regel auf das Drücken der
entsprechenden Taste.
1.3 Allgemeine Informationen
Anti-Mode™ X2 ist ein automatischer Raum- und Lautsprecheroptimierer mit einer Vorverstärkerfunktion.
Die Durchführung der automatischen Einmessung mit dem mitgelieferten Mikrofon ist erforderlich, um die
Optimierungsfunktion zu nutzen und die korrekte Lautsprecherkonfiguration zu ermitteln, wenn ein
Subwoofer verwendet wird. Siehe Kapitel 2 „Kalibration" auf Seite 9 für weitere Informationen.
Anti-Mode™ X2D ist eine Variante, die digitale Stereoausgänge anstelle von analogen Stereobuchsen
anbietet. Die Unterschiede zwischen den Varianten sind gegebenenfalls angegeben.
1.4 Verbindungen
Schließen Sie den analogen Stereoausgang (oder einen digitalen Ausgang, wenn Sie ein Anti-Mode™ X2D
haben) an ein Paar Aktivlautsprecher Lautsprecher oder an Ihren Verstärker an. Wenn Sie einen Subwoofer
besitzen, schließen Sie ihn bei der „2.1" Einmessung an den "Sub"-Ausgang an. Bei einer 0.1, 0.2 Stereo oder
0.2 Mono Einmessung werden die Subwoofer stattdessen an den linken/rechten analogen Ausgang
angeschlossen. Es können bis zu 3 digitale Audioquellen angeschlossen werden: Optisches S/PDIF über
Toslink, USB Audio 1.0 über USB-C und koaxiales S/PDIF. Wenn eine analoge Audioquelle an den linken "Line
In"-Eingang angeschlossen ist, kann der koaxiale S/PDIF-Anschluss nicht gleichzeitig verwendet werden.
Schließen Sie dann das Netzteil an die Steckdose und den Stecker an den Netzeingang
des Anti-Mode™ X2 an. Das Gerät startet automatisch und zeigt "X2" auf dem
Bildschirm. Danach wird kurz "0.0" angezeigt, wenn keine Kalibrierungsdaten
vorliegen. Ansonsten wird der Kanalmodus des aktiven Profils angezeigt.
Wenn Ihr Verstärker keine Verstärkungseinstellung hat oder diese recht hoch
eingestellt ist, denken Sie daran, die Lautstärkeeinstellung des Anti-Mode X2 zu
überprüfen, bevor Sie fortfahren. Die Standardlautstärke beträgt -40dB, für den normalen Betrieb müssen
Sie sie wahrscheinlich anpassen / erhöhen.
Rev. 1.8 DE
Anti-Mode™ X2 / X2D
i
steht für die mittlere Taste (OK / Bestätigen).
16. Oktober 2023
Benutzerhandbuch
Seite 4 von 20
