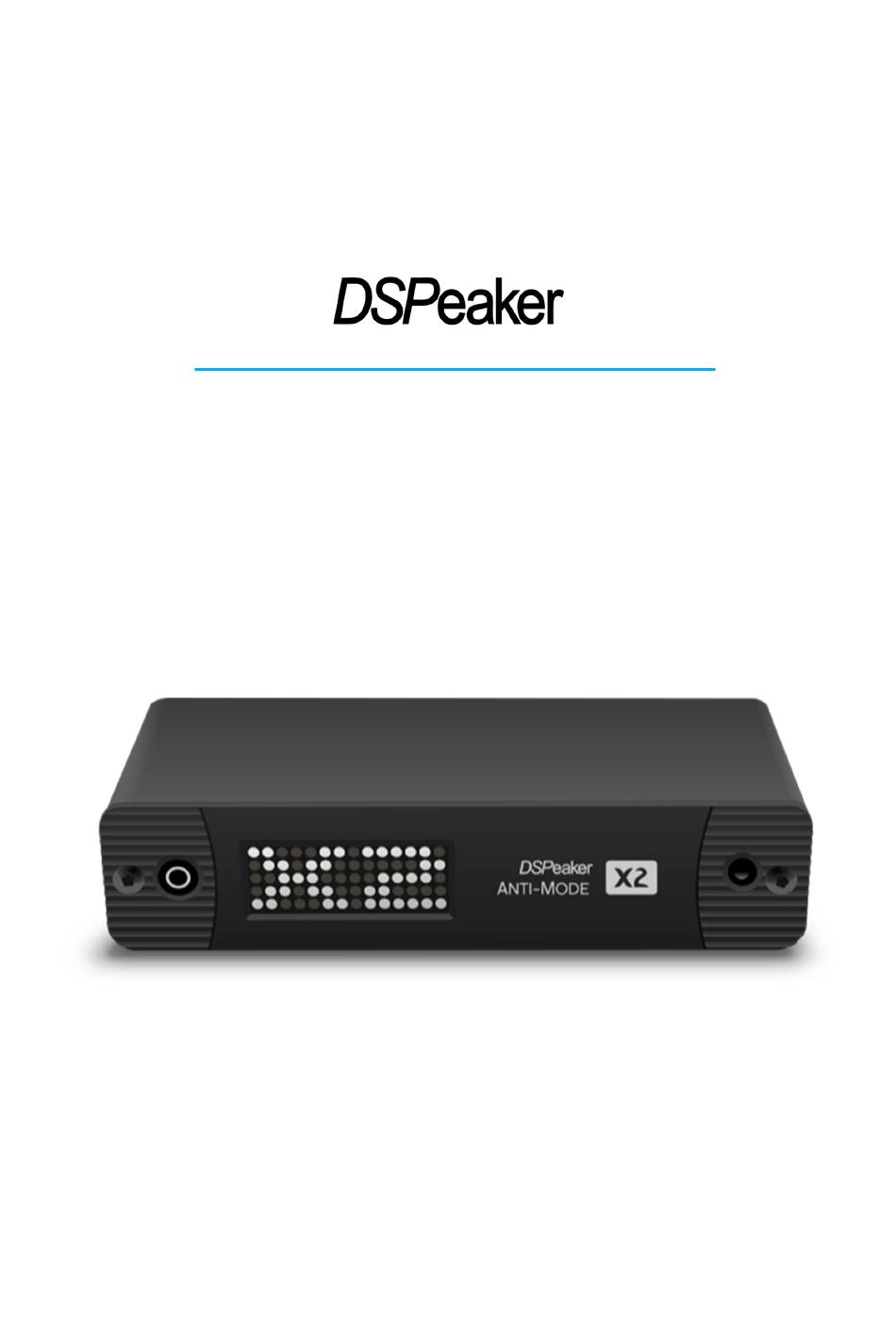

- Seite 1 Anti-Mode™ X2 Benutzerhandbuch Version 1.4 DE...
-
Seite 2: Informationen Zum Recycling
Anti-Mode™ X2 Benutzerhandbuch Informationen zum Recycling Anti-Mode™ X2 ist gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte gekenn- zeichnet. Es gibt Rücknahmesysteme, die dazu beitragen, die Natur und die natürlichen Ressourcen zu erhalten, wenn die Produkte ordnungsgemäß entsorgt werden. Wenn Sie dieses Produkt entsorgen müssen, nutzen Sie das Rücknahmesystem, das über spezielle Sammelstellen für elektronische Geräte verfügt. -
Seite 3: Inhaltsverzeichnis
Anti-Mode™ X2 Benutzerhandbuch Inhaltsverzeichnis Übersicht ................................4 Lieferumfang ............................. 4 Layout der Fernbedienung ........................4 Allgemeine Informationen ........................4 Verbindungen ............................4 Vorderseite ..............................5 Rückseite ..............................5 Startbildschirm ............................6 Eingangsauswahl ............................6 Lautstärkeeinstellung ..........................6 1.10 Bereitschaftsmodus ..........................6 1.11 Klangeinstellungen ............................ -
Seite 4: Übersicht
Kalibrierung gewählt wurde. Wenn Ihr Verstärker keine Verstärkungseinstellung hat oder diese recht hoch eingestellt ist, denken Sie daran, die Lautstärkeeinstellung des Anti-Mode X2 zu überprüfen, bevor Sie fortfahren. Die Standardlautstärke beträgt -40dB, für den normalen Betrieb müssen Sie sie möglicherweise erhöhen. -
Seite 5: Vorderseite
Anti-Mode™ X2 Benutzerhandbuch 1.5 Vorderseite Mikrofonanschluss mit Einsteckerkennung Matrixanzeige IR Empfänger 1.6 Rückseite Stromversorgungsanschluss, 12V Gleichstrom 0,6A (2,1mm/5,5mm, Mittelpin positiv) USB-Host-Anschluss für die Aktualisierung der Firmware mit einem USB-Speicherstick USB-Audiogeräteanschluss (für USB-Typ-C-Kabel). Bis zu 96 kHz 24-Bit Stereo linear PCM. Hinweis: Der Audioeingang muss im Anti-Mode™... -
Seite 6: Startbildschirm
Anti-Mode™ X2 Benutzerhandbuch 1.7 Startbildschirm Der Startbildschirm ist die Standardansicht der Benutzeroberfläche. Sie zeigt den ausgewählten Eingang und die Lautstärke an. Eine alternative Ansicht zeigt die aktuelle Abtastrate für die digitalen Audioquellen (oder drei Punkte für nicht spezifizierte Rate) und eine Signalpegelanzeige. Um die alternative Ansicht zu wählen, drücken Sie auf der Fernbedienung. -
Seite 7: Klangeinstellungen
Anti-Mode™ X2 Benutzerhandbuch 1.11 Klangeinstellungen öffnet die Echtzeit-Klangregelung. Sie können die Bässe, Mitten und Höhen nach Ihren persönlichen Vorlieben einstellen. Wählen Sie mit einen Bereich zum Anpassen. Verwenden Sie , um die Filterverstärkung im gewählten Bereich einzustellen. Halten Sie gedrückt, um die Parameter der einzelnen Filter fein einzustellen. Bass- und Höhenfilter unterstützen einen einstellbaren Bereich. -
Seite 8: Klangprofile
Anti-Mode™ X2 Benutzerhandbuch 1.14 Klangprofile Anti-Mode™ X2 unterstützt 3 Klangprofile, in denen verschiedene Einstellungen für unterschiedliche Situationen gespeichert werden können. Sie können in Echtzeit zwischen den Profilen durch Drücken der Taste wechseln. Verwenden Sie die Tasten , um auf Anfrage ein Profil auszuwählen, und bestätigen Sie mit Bitte beachten Sie: Die aktuelle Lautstärke, das Startprofil, der Stil des Startbildschirms und der gewählte Eingang sind globale Einstellungen. -
Seite 9: Kalibration
Anti-Mode™ X2 Benutzerhandbuch 2. Kalibration Anti-Mode™ X2 verfügt über einen leistungsstarken und automatischen Anti-Mode™ Algorithmus, der die kombinierte Reaktion der angeschlossenen Lautsprecher, des optionalen Subwoofers und des Raums misst und korrigiert, so dass ein Ergebnis ohne unerwünschte Spitzen im Frequenzgang erzielt wird. Während des Kalibrierungsprozesses misst der Anti-Mode™-Algorithmus die akustische Umgebung, indem er verschiedene Töne über Ihr Audiosystem abspielt. -
Seite 10: Tipps Und Tricks
Anti-Mode™ X2 Benutzerhandbuch Herzlichen Glückwunsch, Ihr System wurde optimiert! Jetzt ist es an der Zeit, Ihre Lieblingsmusik aufzulegen um den verbesserten Klang zu genießen. Hinweis: Der automatische Kalibrierungsprozess zielt auf einen ausgewogenen Gesamtklang ab, mit leicht erhöhtem Frequenzgang im Tiefbassbereich. Der Frequenzgang / der Klangeindruck kann auf verschiedene Weise an Ihre persönlichen Hörgewohnheiten angepasst werden. -
Seite 11: Softwareaktualisierung
4. Software- / Firmwareupdates Die Firmware von Anti-Mode™ X2 wird über einen USB-Speicherstick aktualisiert. Laden Sie die Firmware-Datei (FIRMWARE.X2) von der Web-Plattform DSPeaker.com herunter und kopieren Sie sie auf den USB-Speicherstick in dessen Hauptverzeichnis. Stellen Sie sicher, dass der USB-Speicher das FAT-Dateisystemformat verwendet. -
Seite 12: Technische Spezifikationen
Gerätemaße: 126 mm (Breite) x 80 mm (Tiefe, ohne Kabel) x 28 mm (Höhe) Messmikrofon (5m Kabellänge), Netzteil und Fernbedienung sind im Paket enthalten © 2022 - Copyright by AK-SoundServices / DSPeaker Die Weitergabe, der Verkauf oder Änderungen am Dokument sind untersagt. Rev. 1.4 DE 30. September 2022...
