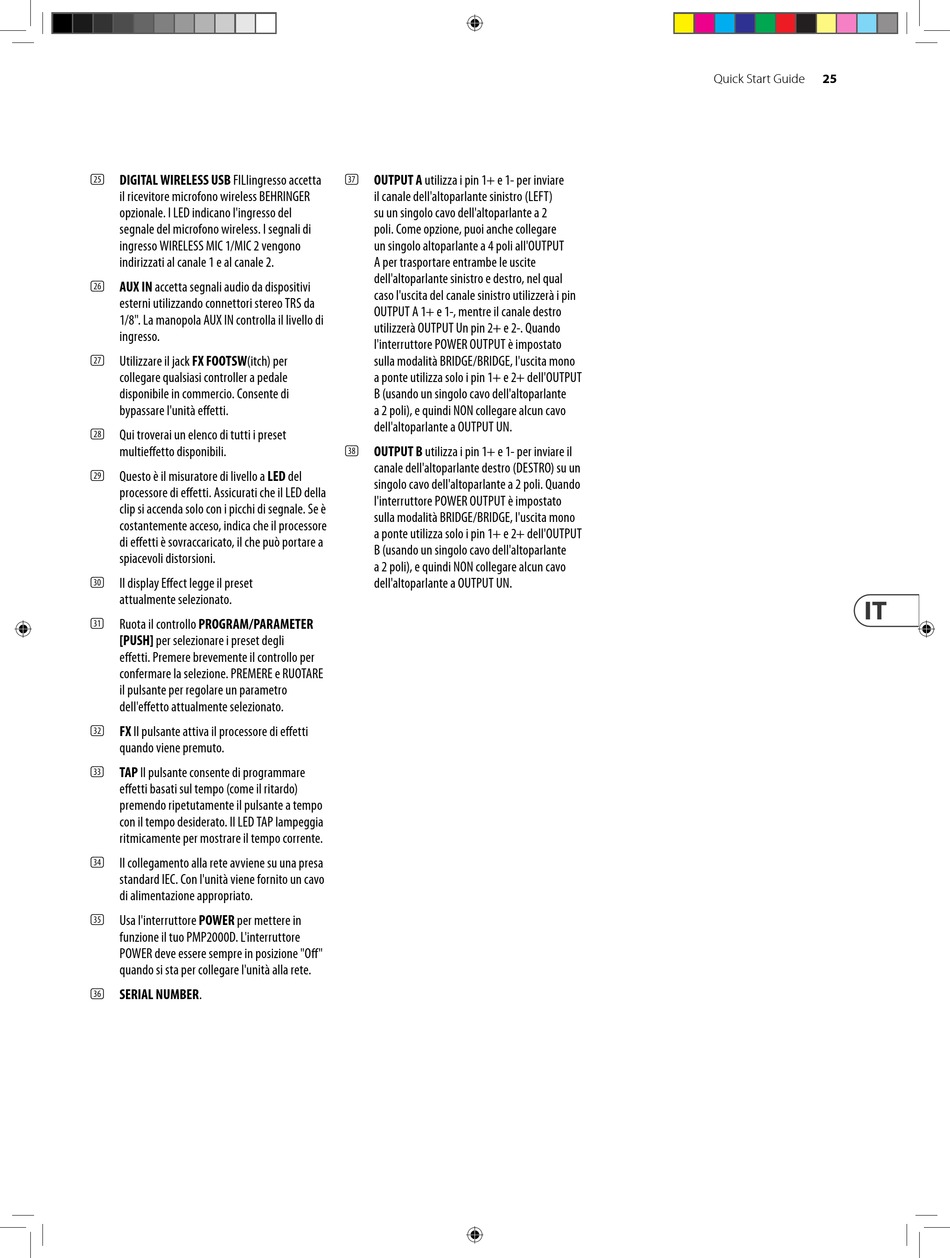

DIGITAL WIRELESS USB FILIingresso accetta
(25)
il ricevitore microfono wireless BEHRINGER
opzionale. I LED indicano l'ingresso del
segnale del microfono wireless. I segnali di
ingresso WIRELESS MIC 1/MIC 2 vengono
indirizzati al canale 1 e al canale 2.
AUX IN accetta segnali audio da dispositivi
(26)
esterni utilizzando connettori stereo TRS da
1/8". La manopola AUX IN controlla il livello di
ingresso.
Utilizzare il jack FX FOOTSW(itch) per
(27)
collegare qualsiasi controller a pedale
disponibile in commercio. Consente di
bypassare l'unità effetti.
Qui troverai un elenco di tutti i preset
(28)
multieffetto disponibili.
Questo è il misuratore di livello a LED del
(29)
processore di effetti. Assicurati che il LED della
clip si accenda solo con i picchi di segnale. Se è
costantemente acceso, indica che il processore
di effetti è sovraccaricato, il che può portare a
spiacevoli distorsioni.
Il display Effect legge il preset
(30)
attualmente selezionato.
Ruota il controllo PROGRAM/PARAMETER
(31)
[PUSH] per selezionare i preset degli
effetti. Premere brevemente il controllo per
confermare la selezione. PREMERE e RUOTARE
il pulsante per regolare un parametro
dell'effetto attualmente selezionato.
FX Il pulsante attiva il processore di effetti
(32)
quando viene premuto.
TAP Il pulsante consente di programmare
(33)
effetti basati sul tempo (come il ritardo)
premendo ripetutamente il pulsante a tempo
con il tempo desiderato. Il LED TAP lampeggia
ritmicamente per mostrare il tempo corrente.
Il collegamento alla rete avviene su una presa
(34)
standard IEC. Con l'unità viene fornito un cavo
di alimentazione appropriato.
Usa l'interruttore POWER per mettere in
(35)
funzione il tuo PMP2000D. L'interruttore
POWER deve essere sempre in posizione "Off"
quando si sta per collegare l'unità alla rete.
SERIAL NUMBER.
(36)
OUTPUT A utilizza i pin 1+ e 1- per inviare
(37)
il canale dell'altoparlante sinistro (LEFT)
su un singolo cavo dell'altoparlante a 2
poli. Come opzione, puoi anche collegare
un singolo altoparlante a 4 poli all'OUTPUT
A per trasportare entrambe le uscite
dell'altoparlante sinistro e destro, nel qual
caso l'uscita del canale sinistro utilizzerà i pin
OUTPUT A 1+ e 1-, mentre il canale destro
utilizzerà OUTPUT Un pin 2+ e 2-. Quando
l'interruttore POWER OUTPUT è impostato
sulla modalità BRIDGE/BRIDGE, l'uscita mono
a ponte utilizza solo i pin 1+ e 2+ dell'OUTPUT
B (usando un singolo cavo dell'altoparlante
a 2 poli), e quindi NON collegare alcun cavo
dell'altoparlante a OUTPUT UN.
OUTPUT B utilizza i pin 1+ e 1- per inviare il
(38)
canale dell'altoparlante destro (DESTRO) su un
singolo cavo dell'altoparlante a 2 poli. Quando
l'interruttore POWER OUTPUT è impostato
sulla modalità BRIDGE/BRIDGE, l'uscita mono
a ponte utilizza solo i pin 1+ e 2+ dell'OUTPUT
B (usando un singolo cavo dell'altoparlante
a 2 poli), e quindi NON collegare alcun cavo
dell'altoparlante a OUTPUT UN.
25
Quick Start Guide
