4.

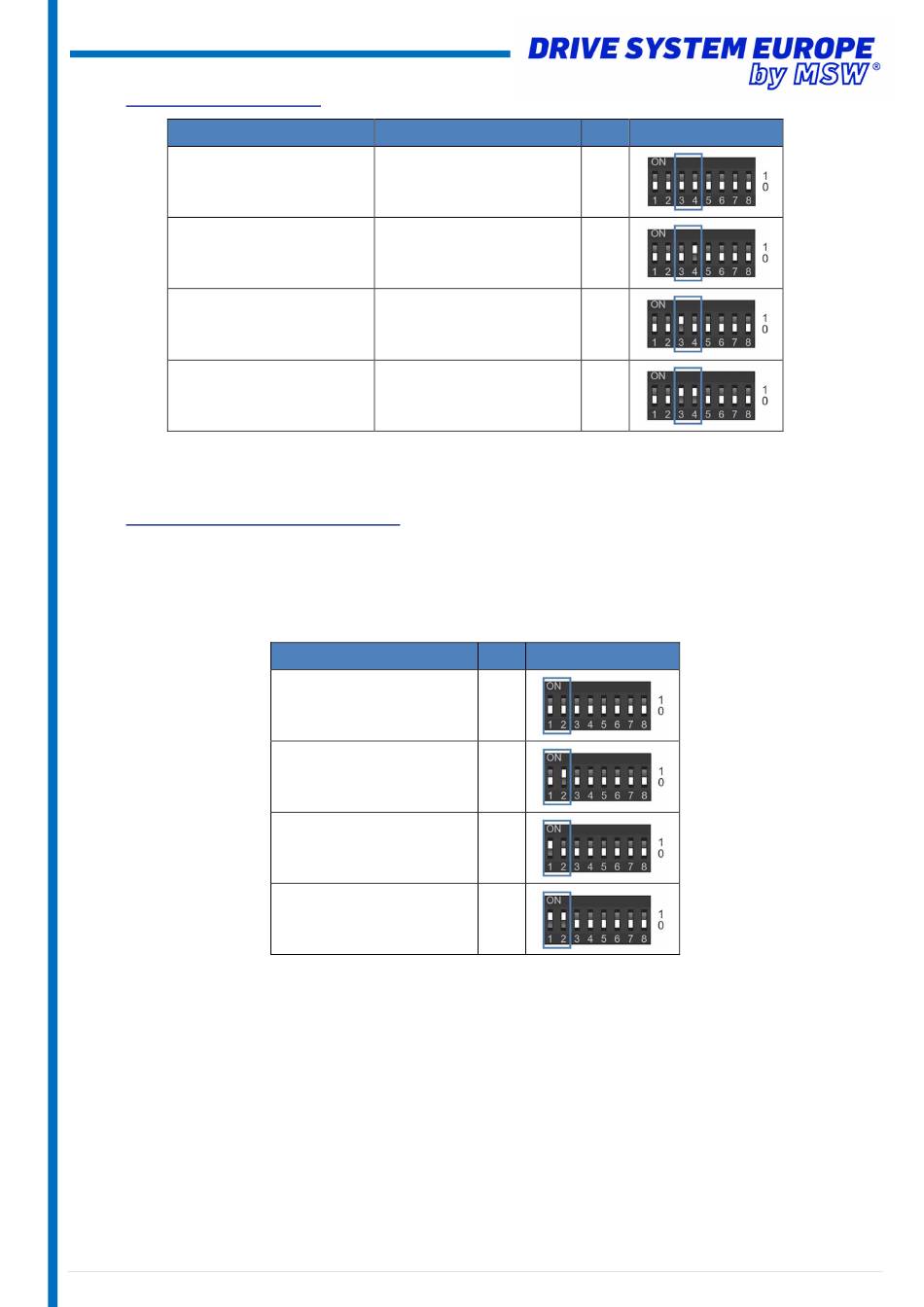

Hubbegrenzung per Software
Mit Hallsensor
Stellt die Endlage auf 40 Impulse
vor Erreichen beider
mechanischen Endlagen ein.
Stellt die Endlage auf 20 Impulse
vor Erreichen beider
mechanischen Endlagen ein.
Stellt die Endlage auf 10 Impulse
vor Erreichen beider
mechanischen Endlagen ein.
Keine Software-Begrenzung
(nur wählbar, wenn der Antrieb
integrierte Endschalter hat).
Bemerkung:
Den Zusammenhang zwischen der Anzahl der Hallsensor-Impulse und dem Hub entnehmen Sie bitte dem Datenblatt des Aktuators.
5.
Einstellung der Start- und Stopp-Rampen
• Mit diesem Parameter wird die Zeit des Sanftanlaufs und -stopps eingestellt.
• Bei einem Einstellungswert „00" erfolgt beim Starten von jeder beliebigen Position innerhalb des gesamten Hubbereichs ein
Sanftanlauf.
• Wenn die Regelungsart „Servo-Steuerung" ausgewählt ist, erfolgt ein sanfter Stopp an jeder Position innerhalb des gesamten
Hubbereichs. Wenn jedoch der Schaltersteuerungsmodus ausgewählt ist, ist die Soft-Stopp-Funktion nur vor beiden Enden des Hubs
gültig und es gibt keinen Soft-Stopp in der Mitte.
Mit Potentiometer
Stellt die Endposition auf 2 % des
vollen Hubes vor Erreichen beider
mechanischen Endlagen ein.
Stellt die Endposition auf 1 % des
vollen Hubes vor Erreichen beider
mechanischen Endlagen ein.
Stellt die Endposition auf
0,5 % des vollen Hubes vor
Erreichen beider mechanischen
Endlagen ein.
Keine Software-Begrenzung
(nur wählbar, wenn der Antrieb
integrierte Endschalter hat).
Mit Hallsensor
0 Sekunden
(keine Start- und Stopp-
Rampen)
0,5 Sekunden
1,0 Sekunden
1,5 Sekunden
© MSW Motion Control GmbH Vertriebsgesellschaft
Wert
00
01
10
11
Wert
DIP-Schalter
00
01
10
11
DIP-Schalter
Seite 7 von 9
