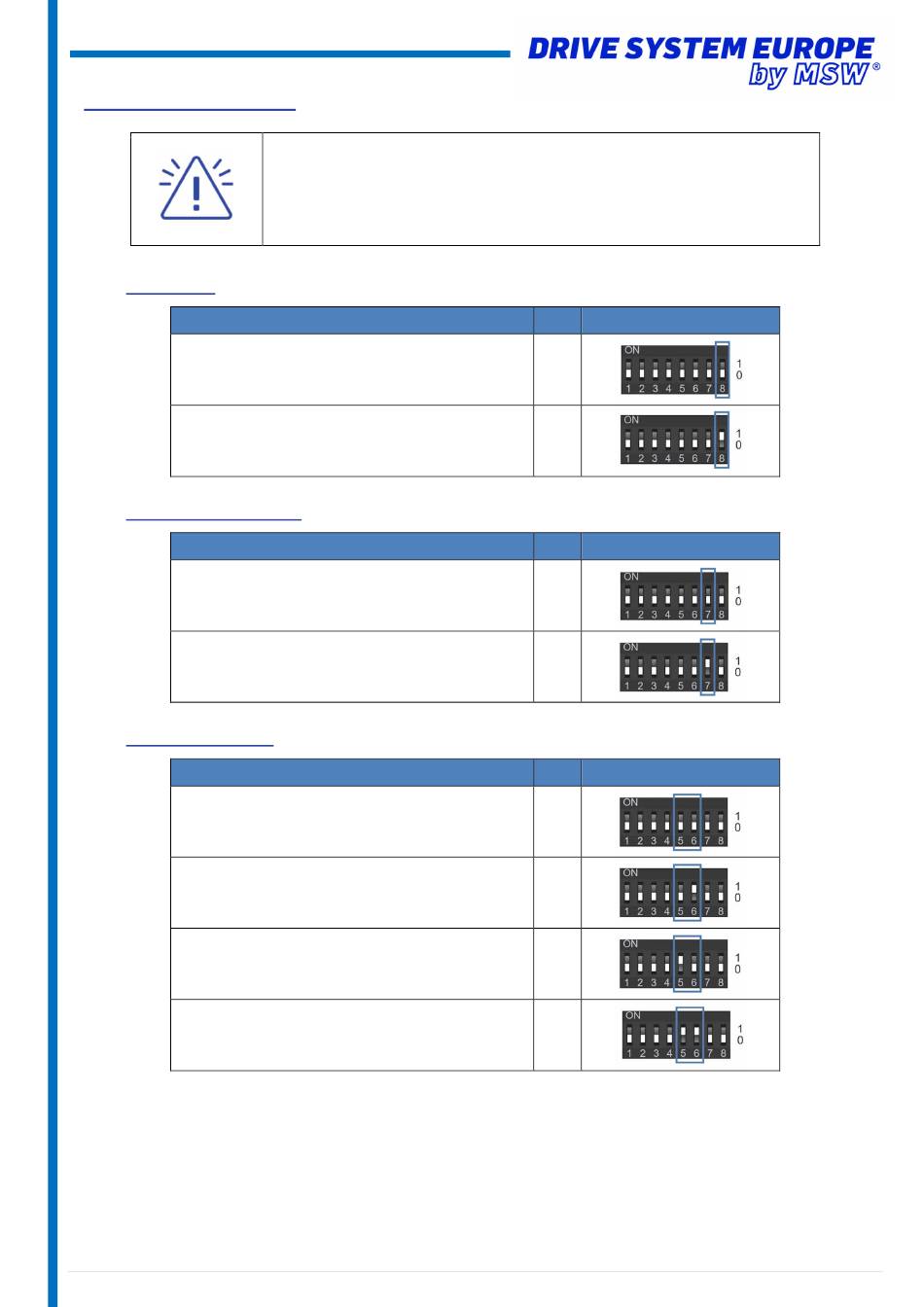

Einstellung der Parameter
1.
Steuermodus
Standard ohne Positionierung
Servo-Steuerung (0 Vdc – 5 Vdc) mit Positionierung
2.
Anzahl der Elektrozylinder
Bei Steuerung von 2 Zylindern
Bei Steuerung von 1 Zylinder
3.
Art der Positionierung
Positionierung mit 2 Hallsensoren
Positionierung mit 1 Hallsensor
Positionierung mit Potentiometer
Ohne Positionsrückführung
Bemerkung:
•
Bei der gewählten Regelungsart „Servo-Steuerung" (siehe Abschnitt 1.1) muss der Stellantrieb mit einer Stellungsrückmeldung
(Hallsensoren oder Potentiometer) ausgestattet sein.
•
Wenn die Elektrozylinder keinen Positionierungssensor haben, müssen sie über Endschalter verfügen, die die Stromversorgung
unterbrechen und selbständig stoppen können. Andernfalls besteht ein hohes Risiko einer Beschädigung des DSZYC-03.
•
Ohne Positionssensor (HS oder POT) können 2 Elektrozylinder parallel angesteuert werden. Sie werden dann aber nicht
synchronisiert.
•
Um Sicherheit und eine korrekte Einstellung zu gewährleisten, vergewissern Sie sich bitte, dass
jeder Aktuator und alle erforderlichen Steuereingangs- und Steuerausgangsklemmen
ordnungsgemäß angeschlossen sind, bevor Sie die Eingangsspannung einschalten.
• Überprüfen Sie vor Einstellen der Parameter noch einmal die technischen Daten des Zylinders.
•
Aus Sicherheitsgründen ist nach jeder Parametereinstellung ein Neulernen erforderlich (wenn
kein Positionierungssensor vorhanden ist, ist kein Neulernen erforderlich).
•
Die werkseitigen Standardpositionen des DIP-Schalters sind alle „0".
Parameter
Parameter
Parameter
© MSW Motion Control GmbH Vertriebsgesellschaft
Wert
DIP-Schalter
0
1
Wert
DIP-Schalter
0
1
Wert
DIP-Schalter
00
01
10
11
Seite 6 von 9
