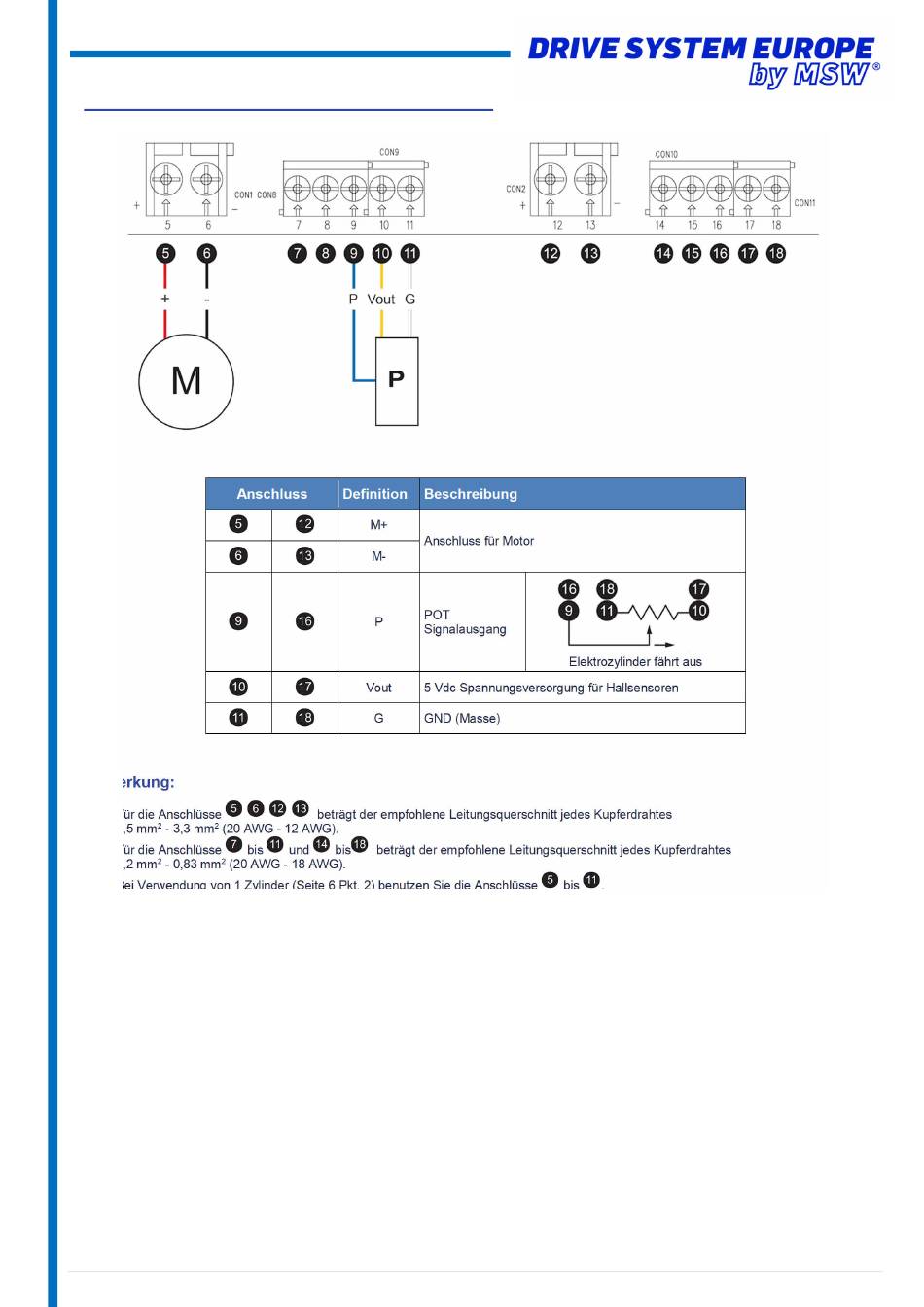

Anschluss von Elektrozylindern mit Potentiometer
Anschluss
Bemerkung:
1.
Für die Anschlüsse
0,5 mm
2
- 3,3 mm
2
(20 AWG - 12 AWG).
2.
Für die Anschlüsse
bis
2
2
0,2 mm
- 0,83 mm
(20 AWG - 18 AWG).
3.
Bei Verwendung von 1 Zylinder (Seite 6 Pkt. 2) benutzen Sie die Anschlüsse
Definition
Beschreibung
M+
Anschluss für Motor
M-
POT
P
Signalausgang
Vout
5 Vdc Spannungsversorgung für Hallsensoren
G
GND (Masse)
beträgt der empfohlene Leitungsquerschnitt jedes Kupferdrahtes
und
bis
beträgt der empfohlene Leitungsquerschnitt jedes Kupferdrahtes
© MSW Motion Control GmbH Vertriebsgesellschaft
Elektrozylinder fährt aus
bis
.
Seite 4 von 9
