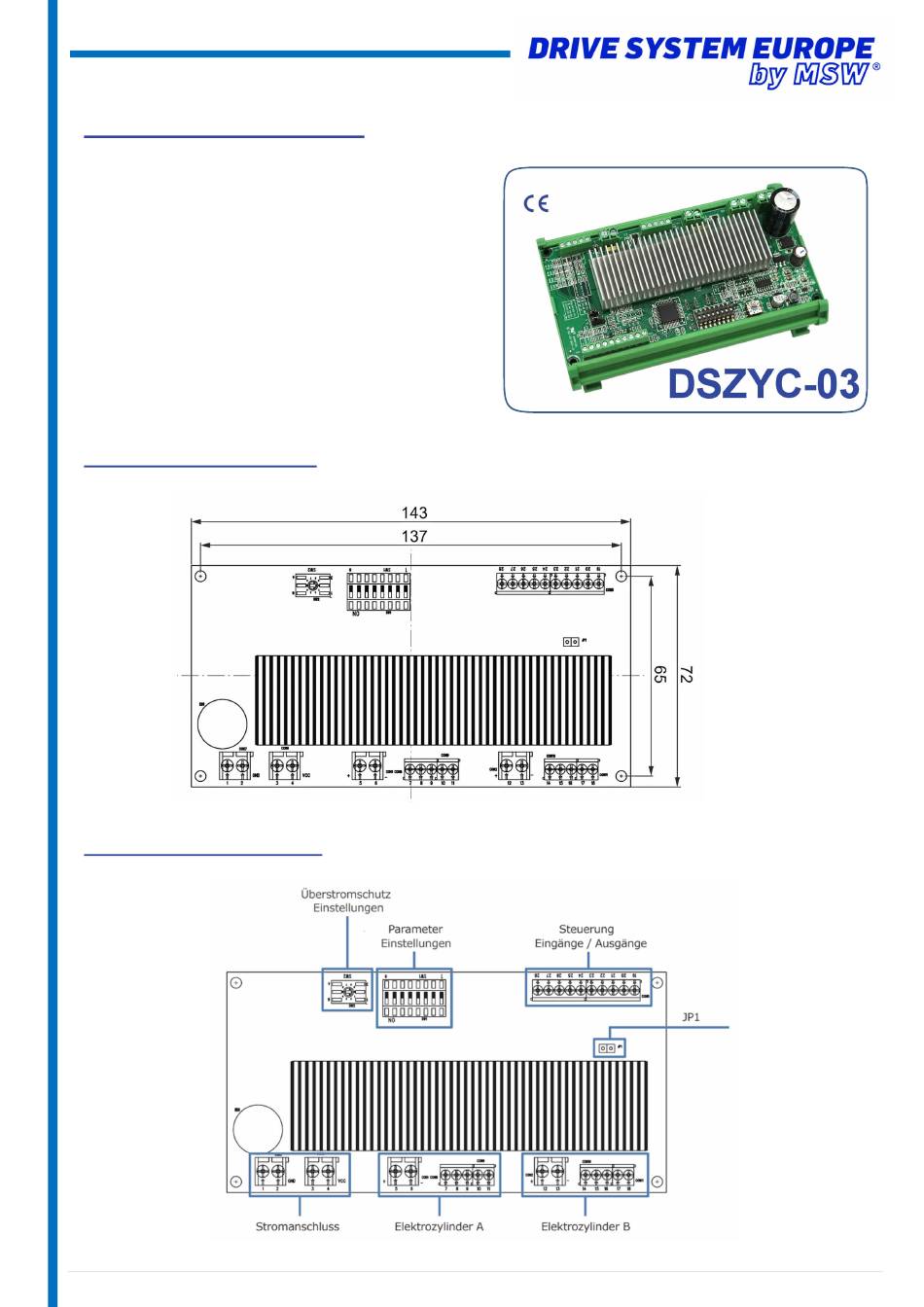

Ansteuerung DSZYC-03
Die DSZYC-03 ist eine multifunktionale und vielseitig einsetzbare
industrielle Steuerung, welche 2 Elektrozylinder für synchrone
Anwendungen unterstützt.
• Eingangsspannung: 12 / 24 Vdc
• Max. Strombegrenzung: 25 A pro Elektrozylinder
• Ansteuerung von 1 oder 2 Elektrozylindern
• Unterstützung von Potentiometer (POT) oder Hallsensoren (HS) (nur
NPN) zur Synchronisation
• 4-stufig einstellbare Start- / Stopprampe
• Überstromschutz einstellbar von 2,0 A – 25,0 A
• Einschaltdauer 2 x 20 A: 15% ED
2 x 10 A: 40% ED
• Betriebsumgebungstemperatur: -20 °C bis +55 °C
• Inklusive: Mounting-Kit (für DIN-Schienen NS 35/7.5 oder NS 32)
Abmessungen PCBA-Platine
DIP-Schalter und Anschlüsse
© MSW Motion Control GmbH Vertriebsgesellschaft
Einheit: mm
Seite 1 von 9
Werbung
Inhaltszusammenfassung für MSW Drive System Europe DSZYC-03
- Seite 1 2 x 10 A: 40% ED • Betriebsumgebungstemperatur: -20 °C bis +55 °C • Inklusive: Mounting-Kit (für DIN-Schienen NS 35/7.5 oder NS 32) Abmessungen PCBA-Platine Einheit: mm DIP-Schalter und Anschlüsse © MSW Motion Control GmbH Vertriebsgesellschaft Seite 1 von 9...
- Seite 2 Spezifikationen ebenfalls geeignet sein, um dem Einschaltstrom zu widerstehen. • Es ist nicht gestattet, den PWM-Stromeingang zu verwenden oder die Eingangsspannung anzupassen, um die Geschwindigkeit der angeschlossenen Aktuatoren zu steuern. © MSW Motion Control GmbH Vertriebsgesellschaft Seite 2 von 9...
- Seite 3 (20 AWG - 18 AWG). Bei Verwendung von nur 1 Zylinder (Seite 6 Pkt. 2) benutzen Sie die Anschlüsse Bei Verwendung von Hallsensoren mit nur einem Kanal benutzen Sie die Anschlüsse (H1). © MSW Motion Control GmbH Vertriebsgesellschaft Seite 3 von 9...
- Seite 4 Für die Anschlüsse beträgt der empfohlene Leitungsquerschnitt jedes Kupferdrahtes 0,2 mm - 0,83 mm (20 AWG - 18 AWG). Bei Verwendung von 1 Zylinder (Seite 6 Pkt. 2) benutzen Sie die Anschlüsse © MSW Motion Control GmbH Vertriebsgesellschaft Seite 4 von 9...
- Seite 5 • Bei Verwendung des Servosteuerungsmodus muss hier der GND der Stromquelle (z. Bsp. POT) angeschlossen werden. Bemerkung: Für die Anschlüsse beträgt der empfohlene Leitungsquerschnitt jedes Kupferdrahtes 0,2 mm - 0,83 mm (20 AWG - 12 AWG). © MSW Motion Control GmbH Vertriebsgesellschaft Seite 5 von 9...
- Seite 6 Andernfalls besteht ein hohes Risiko einer Beschädigung des DSZYC-03. • Ohne Positionssensor (HS oder POT) können 2 Elektrozylinder parallel angesteuert werden. Sie werden dann aber nicht synchronisiert. © MSW Motion Control GmbH Vertriebsgesellschaft Seite 6 von 9...
- Seite 7 Hubbereichs. Wenn jedoch der Schaltersteuerungsmodus ausgewählt ist, ist die Soft-Stopp-Funktion nur vor beiden Enden des Hubs gültig und es gibt keinen Soft-Stopp in der Mitte. Mit Hallsensor Wert DIP-Schalter 0 Sekunden (keine Start- und Stopp- Rampen) 0,5 Sekunden 1,0 Sekunden 1,5 Sekunden © MSW Motion Control GmbH Vertriebsgesellschaft Seite 7 von 9...
- Seite 8 Es wird folgendes empfohlen: Verwenden Sie als Einstellwert den im Datenblatt des Zylinder angegeben typischen Nennstrom zuzüglich 20 %. Die Werkseinstellung ist „0“. Optionales Handset HM6 Handset Taste Funktion Anschlussbelegung DSZYC-03 Port Farbe Kabel Ausfahren Lila Einfahren Weiß Anlernen Blau © MSW Motion Control GmbH Vertriebsgesellschaft Seite 8 von 9...
- Seite 9 Bei unvorhersehbarem Spannungsverlust (oder nach Ausschalten der Maschine) verlieren die Elektrozylinder Ihre Position. Hier muss beim Neustart zuerst der Lernmodus einmalig gestartet werden. Danach befinden sich die Elektrozylinder wieder in einem definierten Zustand. Drive System Europe by MSW ® Eine Marke der MSW Motion Control GmbH MSW Motion Control GmbH anfrage@msw-motion.de Vertriebsgesellschaft www.msw-motion.de...
