DOEPFER MUSIKELEKTRONIK A-100 Kurzanleitung Seite 2

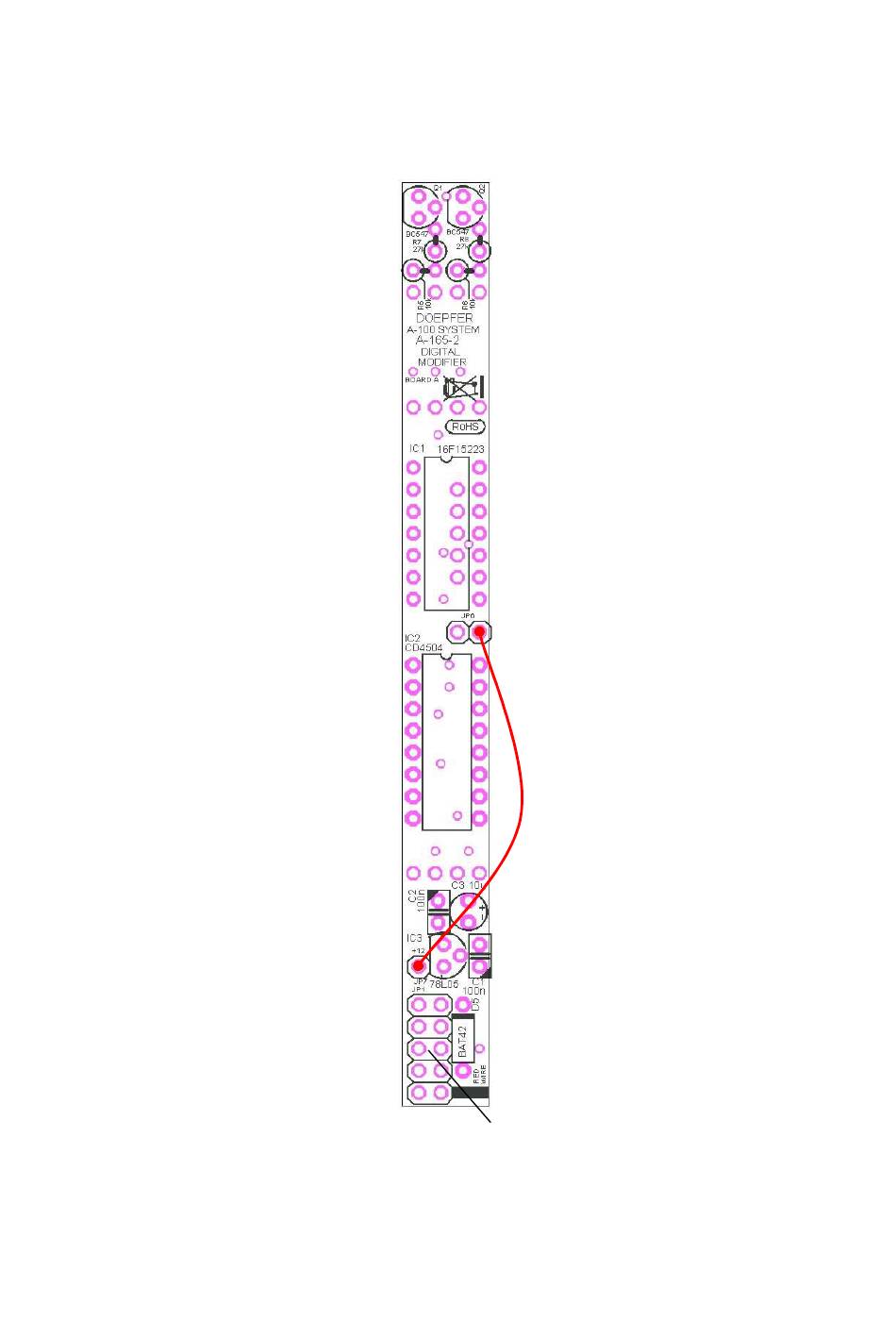

rechter Pin von JP6 verbunden mit JP7:
+11V Ausgangspegel
verbinden Sie niemals den linken Pin von
J6 mit JP7! Das zerstört das Modul!
right pin of JP6 wired to JP7:
+11V output level
never connect the left pin of J6 to JP7!
This will damage the module!
JP1: Bus Board
rote Ader unten
red stripe bottom
