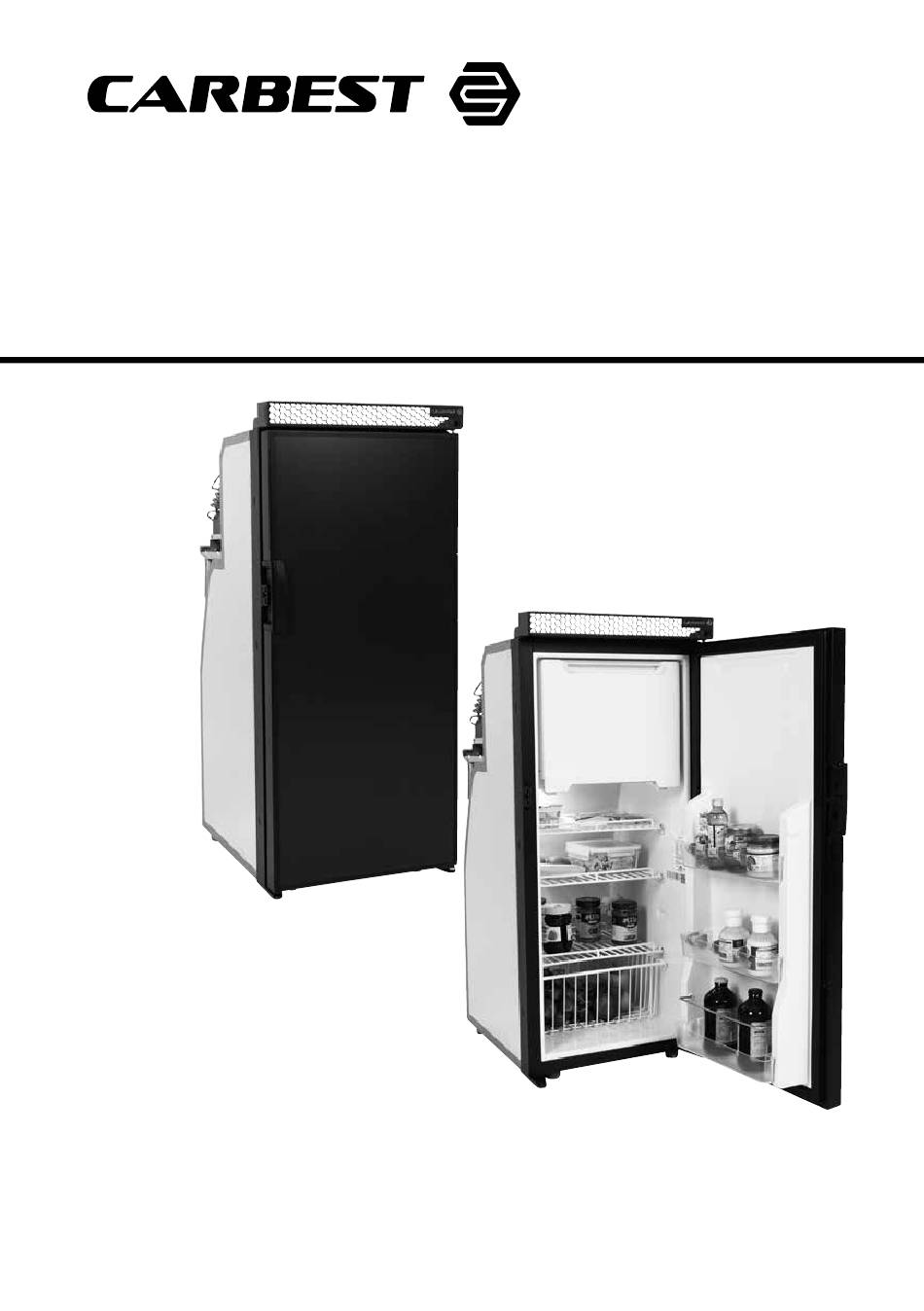

Seite 1 Kompressor-Einbaukühlschrank CV90L Compressor Fridge CV90L 713503 DE – BENUTZERHANDBUCH 002 - 021 EN – USER’S INSTRUCTION 022 - 041 IT – MANUALE D’ISTRUZIONI 042 - 061 ES – MANUAL DEL USUARIO 062 - 081 FR – MANUEL D’UTILISATION 082 - 101 NL –...
Seite 2 CARBEST | Kompressor-Kühlschrank CV90L | 713503 INHALT EINFÜHRUNG LIEFERUMFANG TECHNISCHE SPEZIFIKATION ERLÄUTERUNG DER SYMBOLE SICHERHEITSHINWEISE BESTIMMUNGSGEMÄSSE VERWENDUNG KÄLTESPEICHERTECHNIK PRODUKTKOMPONENTEN EINBAU UND ANSCHLUSS GESAMTABMESSUNGEN EINBAUMASSE ANSCHLUSS DES KÜHLSCHRANKS AN DIE DC-STROMVERSORGUNG EINSETZEN ODER AUSTAUSCHEN DER TÜRVERKLEIDUNG TÜRANSCHLAG WECHSELN BEFESTIGEN DES KÜHLSCHRANKS BENUTZUNG DES KÜHLSCHRANKS...
Seite 3 CARBEST | Kompressor-Kühlschrank CV90L | 713503 EINFÜHRUNG Sie haben sich für ein hochwertiges Produkt der Marke CARBEST entschieden. Damit Sie lange Freude an diesem Produkt haben, lesen Sie bitte die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt benutzen. Beachten Sie besonders die Sicherheitshinweise und Warnungen, um Schäden am Produkt und Verletzungen zu vermeiden.
Seite 4 CARBEST | Kompressor-Kühlschrank CV90L | 713503 ERLÄUTERUNG DER SYMBOLE Achten Sie auf mögliche Sicherheitsgefahren, wenn Sie das Sicherheitssymbol auf dem Kühlschrank und in dieser Anleitung sehen. Nach dem Sicherheitssymbol folgt ein Signalwort, das die Art der Gefahr kennzeichnet. Lesen Sie die Beschreibungen dieser Signalwörter sorgfältig durch, um ihre Bedeutung zu kennen. Sie dienen zu Ihrer Sicherheit.
Seite 5 CARBEST | Kompressor-Kühlschrank CV90L | 713503 • Unzureichende Reparaturen können schwerwiegendere Gefahren verursachen. • Nehmen Sie das Gerät nicht in Betrieb, wenn es sichtbar beschädigt ist. • Trennen Sie die Gleichstromquelle, bevor Sie Wartungsarbeiten am Kühlschrank durchführen, wie z. B.
Seite 6 CARBEST | Kompressor-Kühlschrank CV90L | 713503 KÄLTESPEICHERTECHNIK Dank der innovativen Kältespeichertechnologie wird die erzeugte Kälte während des Betriebs hocheffizient in den Seitenwänden des Kühlschranks gespeichert (wie bei einem Kühlakku). Das bedeutet, dass die Kühlung viel länger aufrechterhalten werden kann, auch wenn die 12-V-Stromversorgung unterbrochen oder der Kompressor kurzzeitig ausgeschaltet wird (z.
Seite 7 CARBEST | Kompressor-Kühlschrank CV90L | 713503 EINBAU UND ANSCHLUSS GESAMTABMESSUNGEN...
Seite 8 CARBEST | Kompressor-Kühlschrank CV90L | 713503 EINBAUMASSE Wählen Sie einen guten Standort für Ihr Gerät, an dem es eben und leicht zu bedienen ist. Vermeiden Sie es, das Gerät in der Nähe von Wärmequellen, direktem Sonnenlicht oder Feuchtigkeit aufzustellen. VORSICHT! •...
Seite 9 CARBEST | Kompressor-Kühlschrank CV90L | 713503 ANSCHLUSS DES KÜHLSCHRANKS AN DIE DC-STROMVERSORGUNG Entfernen Sie alle Verpackungen, einschließlich der Schaumstoffunterlage an der Unterseite des Kühlschranks und der Bänder zur Befestigung des Zubehörs im Karton. Entfernen Sie die Folie: Auf dem Paneel unseres Produkts befindet sich eine transparente Folie, die das Produkt vor Kratzern während der Produktion und des Transports schützt.
Seite 10 CARBEST | Kompressor-Kühlschrank CV90L | 713503 EINSETZEN ODER AUSTAUSCHEN DER TÜRVERKLEIDUNG • Der Einbau der Türverkleidung muss vor dem Einbau des Kühlschranks erfolgen. • Die Dicke der Türverkleidung muss weniger als 4 mm betragen. • Wenn die Dicke der Türverkleidung weniger als 2 mm beträgt, hat sie die Abmessungen B 393 mm x H880∼881mm.
Seite 11 CARBEST | Kompressor-Kühlschrank CV90L | 713503...
Seite 12 CARBEST | Kompressor-Kühlschrank CV90L | 713503...
Seite 13 CARBEST | Kompressor-Kühlschrank CV90L | 713503 BEFESTIGEN DES KÜHLSCHRANKS • Schließen Sie das Abflussrohr des Kühlschranks zuverlässig an. • Schieben Sie den Kühlschrank in die Aussparung. • Öffnen Sie die Kühlschranktür, befestigen Sie den Kühlschrank mit geeigneten Schrauben und drücken Sie die Blindstopfen in die Öffnungen, siehe ABB.17.
Seite 14 CARBEST | Kompressor-Kühlschrank CV90L | 713503 BENUTZUNG DES KÜHLSCHRANKS GEFAHR! Berühren Sie freiliegende Kabel nicht mit bloßen Händen, wenn der Kühlschrank in Betrieb ist. WARNUNG! • Vergewissern Sie sich vor der Inbetriebnahme des Kühlschranks, dass die Stromleitung und der Stecker trocken sind.
Seite 15 CARBEST | Kompressor-Kühlschrank CV90L | 713503 EINSCHALTEN/AUSSCHALTEN DES KÜHLSCHRANKS Schalten Sie den Kühlschrank ein, indem Sie den Netzschalter 1 Sekunde lang gedrückt halten. Es leuchten alle Anzeigelampen auf und der Summer ertönt. • Alle Anzeigelampen gehen nach 10 Sekunden aus, mit Ausnahme der DC-Anzeigelampe.
Seite 16 CARBEST | Kompressor-Kühlschrank CV90L | 713503 STÖRUNGSALARM FEHLERMELDUNG DES KÜHLSCHRANKS Unterhalb des Netzschalters befindet sich eine Fehlerlampe • Wenn eine Störung auftritt, blinken die Kontrollleuchten nach bestimmten Regeln, um die Fehlerart anzuzeigen. Der Alarm bleibt so lange bestehen, bis der Fehler behoben ist oder eine beliebige Taste betätigt wird.
Seite 17 CARBEST | Kompressor-Kühlschrank CV90L | 713503 HERAUSNEHMEN DER EINLEGEBÖDEN Entfernen Sie bei Bedarf die Einlegeböden gemäß den folgenden Schritten • Öffnen Sie die Türen auf 90° oder mehr. • Kippen Sie die Rückseite des Fachs nach oben und ziehen Sie es heraus, siehe ABB.18.
Seite 18 CARBEST | Kompressor-Kühlschrank CV90L | 713503 HERAUSNEHMEN DES TÜRABLAGEFACHS Entfernen Sie bei Bedarf das Türfach wie in den folgenden Schritten beschrieben • Öffnen Sie die Türen auf 90° oder mehr. • Entnehmen Sie alle Gegenstände aus dem Türfach. • Heben Sie das Türfach an (ca. 50 mm) und ziehen Sie es nach vorne heraus, siehe ABB.19.
Seite 19 CARBEST | Kompressor-Kühlschrank CV90L | 713503 REINIGUNG UND WARTUNG GEFAHR! • Trennen Sie immer die Stromquelle ab, bevor Sie das Gerät reinigen und warten. VORSICHT! • Verwenden Sie keine scharfen Chemikalien, Ammoniak, Chlorbleiche, konzentrierte Reinigungsmittel, Lösungsmittel, Scheuermittel oder Metallschwämme, um den Kühlschrank innen oder außen zu reinigen.
Seite 20 CARBEST | Kompressor-Kühlschrank CV90L | 713503 FEHLERSUCHE 1. Der Kompressor läuft nicht. Störung Mögliche Ursache Abhilfe Anschluss Zuleitung Stellen Sie eine Verbindung her Gerät funktioniert nicht unterbrochen und hat Hauptschalter defekt keinen Strom Hauptschalter auswechseln (falls installiert) Umgebungstemperatur zu hoch Es liegt Spannung an, Vorhandene Lüftung reinigen oder...
Seite 21 CARBEST | Kompressor-Kühlschrank CV90L | 713503 ENTSORGUNG Die Verpackung ist sortenrein zu entsorgen: Pappe zum Altpapier, Folie und Styropor zur Wertstofftonne. Elektronische Geräte und Batterien dürfen nicht über den Haus- oder Gewerbemüll entsorgt werden! Sie enthalten giftige und gefährliche Bestandteile, die bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.
Seite 22 CARBEST | Compressor Fridge CV90L | 713503 CONTENT INTRODUCTION SCOPE OF DELIVERY TECHNICAL SPECIFICATION EXPLANATION OF SYMBOLS SAFETY INSTRUCTIONS INTENDED USE COLD STORAGE TECHNOLOGY PRODUCT COMPONENTS INSTALLATION AND CONNECTION OVERALL DIMENSIONS RECESS DIMENSIONS CONNECTING THE REFRIGERATOR TO DC POWER SUPPLY...
Seite 23 CARBEST | Compressor Fridge CV90L | 713503 INTRODUCTION You have chosen a high-quality product from the CARBEST brand. To ensure that you enjoy this product for a long time, please read the operating instructions carefully before using the product. Pay particular attention to the safety instructions and warnings to prevent damage to the product and injuries.
Seite 24 CARBEST | Compressor Fridge CV90L | 713503 EXPLANATION OF SYMBOLS Be aware of possible safety hazards when you see the safety alert symbol on the refrigerator and in this manual. A signal word follows the safety alert symbol and identifies the danger of the hazard. Carefully read the descriptions of these signal words to fully know their meanings.
Seite 25 CARBEST | Compressor Fridge CV90L | 713503 when working on the refrigerator, be careful and wear cut resistant gloves. • A circuit overload can result in an electrical fire if the wires and/or fuses are not the correct size. • Inadequate repairs may cause more serious hazards.
Seite 26 CARBEST | Compressor Fridge CV90L | 713503 COLD STORAGE TECHNOLOGY Thanks to the innovative cold storage technology, the cold generated is stored highly efficiently in the side walls of the refrigerator during operation (like an ice pack). This means that cooling can be maintained for much longer, even if the 12V power supply is interrupted or the compressor is switched off for a short time (e.g.
Seite 27 CARBEST | Compressor Fridge CV90L | 713503 INSTALLATION AND CONNECTION OVERALL DIMENSIONS...
Seite 28 CARBEST | Compressor Fridge CV90L | 713503 RECESS DIMENSIONS Select a good location to place your appliance where it is flat and easy to use. Avoid placing the unit near heat sources, direct sunlight or moisture. CAUTION! • To ensure proper air circulation around the refrigerator, please maintain sufficient space. If install the top panel or closet, please maintain sufficient space to move when necessary.
Seite 29 CARBEST | Compressor Fridge CV90L | 713503 CONNECTING THE REFRIGERATOR TO DC POWER SUPPLY Remove all packages, including the foam backing at the bottom of refrigerator and the tapes fixing accessories in the box. Remove the film: There is a layer of transparent film on the panel of our product, which can pro- tect products from being scratched in the process of production and transportation, and you can choose to reserve or remove the film as needed.
Seite 30 CARBEST | Compressor Fridge CV90L | 713503 INSTALLING OR REPLACING THE DOOR PANEL • Installing the door panel is preliminary before the refrigerator installation. • The thickness of door panel must be less than 4 mm . • If the thickness of the door panel is less than 2 mm, the dimension of it is W 393 mm x H 880∼881 mm.
Seite 31 CARBEST | Compressor Fridge CV90L | 713503...
Seite 32 CARBEST | Compressor Fridge CV90L | 713503...
Seite 33 CARBEST | Compressor Fridge CV90L | 713503 FIXING THE REFRIGERATOR • Connect the refrigerator drain pipe reliably. • Push the refrigerator into the recess. • Open the refrigerator door, fix the refrigerator in place using suitable screws and press the...
Seite 34 CARBEST | Compressor Fridge CV90L | 713503 USING THE REFRIGERATOR DANGER! Do not touch exposed cables with your bare hands when the refrigerator is in operation. WARNING! • Before starting the refrigerator, make sure the power line and the plug are dry.
Seite 35 CARBEST | Compressor Fridge CV90L | 713503 POWER ON/OFF THE REFRIGERATOR Power on the refrigerator by touching the power button for 1 second,all indicator lamps will be on and the buzzer rings. • All indicator lamps will be off after 10 seconds except the DC indicator lamp.
Seite 36 CARBEST | Compressor Fridge CV90L | 713503 FAULT ALARM REFRIGERATOR FAULT ALARM Below the power supply lamps, there is an error lamp • If a fault occurs, the gear lamps flashes according to certain rules to indicate the error type.
Seite 37 CARBEST | Compressor Fridge CV90L | 713503 REMOVING THE SHELVES Remove the shelves as per the following steps when needed • Open the doors to 90°or more. • Tilt the back of the shelf up, then draw out the shelf, see FIG.18.
Seite 38 CARBEST | Compressor Fridge CV90L | 713503 REMOVING THE DOOR-BIN Remove the Door bin as per the following steps when needed • Open the doors to 90°or more. • Empty the door-bin. • Lift the door-bin up (ca. 50 mm), then remove the door-bin by pulling it forward, see FIG.19.
Seite 39 CARBEST | Compressor Fridge CV90L | 713503 CLEANING AND MAINTENANCE DANGER! • Always disconnect the DC power source before you clean and service it. CAUTION! • Do not use harsh chemicals, ammonia, chlorine bleach, concentrated detergent, solvents, abrasives or metal scouring pads to clean your refrigerator inside or out. They can damage and/or discolor the refrigerator finish.
Seite 40 CARBEST | Compressor Fridge CV90L | 713503 TROUBLESHOOTING 1. The compressor is not running. Fault Possible cause Remedy Connection supply line inter- Device does not Establish a connection rupted function and has no power Main switch faulty (if installed) Replace the main switch...
Seite 41 (hereinafter referred to as “Reimo” or “we”), provides a three- • self-repairs; year warranty on the products sold under its own “Carbest” • use of any non-original parts or any parts not approved by brand in addition to the statutory rights related to defects.
Seite 42 CARBEST | Frigorifero a compressore CV90L | 713503 CONTENUTO INTRODUZIONE AMBITO DI CONSEGNA SPECIFICHE TECNICHE SPIEGAZIONE DEI SIMBOLI ISTRUZIONI DI SICUREZZA USO PREVISTO TECNOLOGIA DI CONSERVAZIONE DEL FREDDO COMPONENTI DEL PRODOTTO INSTALLAZIONE E COLLEGAMENTO DIMENSIONI D'INGOMBRO DIMENSIONI DELL'INCASSO COLLEGAMENTO DEL FRIGORIFERO ALL'ALIMENTAZIONE DC...
Seite 43 CARBEST | Frigorifero a compressore CV90L | 713503 INTRODUZIONE Avete scelto un prodotto di alta qualità del marchio CARBEST. Per poter godere a lungo di questo prodotto, leggere attentamente le istruzioni per l'uso prima di utilizzarlo. Prestare particolare attenzione alle istruzioni e alle avvertenze di sicurezza per evitare danni al prodotto e lesioni.
Seite 44 CARBEST | Frigorifero a compressore CV90L | 713503 SPIEGAZIONE DEI SIMBOLI Quando si vede il simbolo di sicurezza sul frigorifero e in questo manuale, è necessario prestare attenzione ai possibili pericoli per la sicurezza. Il simbolo di sicurezza è seguito da una parola di segnalazione che identifica la pericolosità...
Seite 45 CARBEST | Frigorifero a compressore CV90L | 713503 • Un sovraccarico del circuito può provocare un incendio elettrico se i cavi e/o i fusibili non sono delle dimensioni corrette. • Riparazioni inadeguate possono causare rischi più gravi. • Non utilizzare l'apparecchio se è visibilmente danneggiato.
Seite 46 CARBEST | Frigorifero a compressore CV90L | 713503 TECNOLOGIA DI CONSERVAZIONE DEL FREDDO Grazie all'innovativa tecnologia di conservazione del freddo, il freddo generato viene immagazzinato in modo altamente efficiente nelle pareti laterali del frigorifero durante il funzionamento (come una borsa del ghiaccio).
Seite 47 CARBEST | Frigorifero a compressore CV90L | 713503 INSTALLAZIONE E COLLEGAMENTO DIMENSIONI D'INGOMBRO...
Seite 48 CARBEST | Frigorifero a compressore CV90L | 713503 DIMENSIONI DELL'INCASSO Scegliere una buona posizione per collocare l'apparecchio in modo che sia piatto e facile da usare. Evitare di collocare l'apparecchio in prossimità di fonti di calore, luce solare diretta o umidità.
Seite 49 CARBEST | Frigorifero a compressore CV90L | 713503 COLLEGAMENTO DEL FRIGORIFERO ALL'ALIMENTAZIONE DC Rimuovere tutti gli imballaggi, compreso il supporto in schiuma sul fondo del frigorifero e i nastri che fissano gli accessori nella scatola. Rimuovere la pellicola: Sul pannello del nostro prodotto è presente uno strato di pellicola trasparente che protegge i prodotti dai graffi durante il processo di produzione e di trasporto;...
Seite 50 CARBEST | Frigorifero a compressore CV90L | 713503 INSTALLAZIONE O SOSTITUZIONE DEL PANNELLO DELLA PORTA • L'installazione del pannello della porta è preliminare all'installazione del frigorifero. • Lo spessore del pannello della porta deve essere inferiore a 4 mm. • Se lo spessore del pannello della porta è inferiore a 2 mm, la dimensione è di L 393 mm x H880∼881mm.
Seite 51 CARBEST | Frigorifero a compressore CV90L | 713503...
Seite 52 CARBEST | Frigorifero a compressore CV90L | 713503...
Seite 53 CARBEST | Frigorifero a compressore CV90L | 713503 FISSARE IL FRIGORIFERO • Collegare il tubo di scarico del frigorifero in modo affidabile. • Spingere il frigorifero nella nicchia. • Aprire la porta del frigorifero, fissare il frigorifero in posizione con le viti adatte e premere i...
Seite 54 CARBEST | Frigorifero a compressore CV90L | 713503 UTILIZZO DEL FRIGORIFERO PERICOLO! Non toccare i cavi esposti a mani nude quando il frigorifero è in funzione. ATTENZIONE! • Prima di avviare il frigorifero, accertarsi che la linea elettrica e la spina siano asciutte.
Seite 55 CARBEST | Frigorifero a compressore CV90L | 713503 ACCENSIONE E SPEGNIMENTO DEL FRIGORIFERO Accendere il frigorifero toccando il pulsante di accensione per 1 secondo, tutte le spie si accendono e il cicalino suona. • Dopo 10 secondi tutte le spie si spengono, tranne quella della corrente continua.
Seite 56 CARBEST | Frigorifero a compressore CV90L | 713503 ALLARME GUASTI ALLARME DI GUASTO DEL FRIGORIFERO Sotto le spie di alimentazione, è presente una spia di errore • Se si verifica un guasto, la spia lampeggia secondo determinate regole per indicare il tipo di errore.
Seite 57 CARBEST | Frigorifero a compressore CV90L | 713503 RIMOZIONE DEI RIPIANI In caso di necessità, rimuovere i ripiani come da procedura seguente • Aprire le porte a 90° o più. • Inclinare la parte posteriore del ripiano verso l'alto, quindi estrarre il ripiano, vedere FIG.18.
Seite 58 CARBEST | Frigorifero a compressore CV90L | 713503 RIMOZIONE DEL CESTINO PORTA Se necessario, rimuovere il cestino della porta secondo le seguenti istruzioni • Aprire le porte a 90° o più. • Svuotare il cestino. • Sollevare il cestino della porta (circa 50 mm), quindi rimuoverlo tirandolo in avanti, vedere FIG.19.
Seite 59 CARBEST | Frigorifero a compressore CV90L | 713503 PULIZIA E MANUTENZIONE PERICOLO! • Scollegare sempre la fonte di alimentazione CC prima di procedere alla pulizia e alla manutenzione. ATTENZIONE! • Non utilizzare prodotti chimici aggressivi, ammoniaca, candeggina, detergenti concentrati, solventi, abrasivi o pagliette metalliche per pulire il frigorifero all'interno o all'esterno. Possono danneggiare e/o scolorire le finiture del frigorifero.
Seite 60 CARBEST | Frigorifero a compressore CV90L | 713503 RISOLUZIONE DEI PROBLEMI 1. Il compressore non funziona. Guasto Possibile causa Rimedio Linea di alimentazione Stabilire un collegamento Il dispositivo non funziona interrotta e non ha non funziona e Interruttore principale difettoso non è...
Seite 61 • utilizzo di parti non originali o di qualunque parte non approva- bach (di seguito “Reimo” o “noi”), fornisce una garanzia di tre ta dal produttore; anni sui prodotti venduti sotto i propri marchi “CARBEST” oltre ai • fattori ambientali (es. calore, umidità); diritti legali relativi alla presenza di eventuali difetti.
Seite 62 CARBEST | Compresor Frigorífico CV90L | 713503 CONTENIDO INTRODUCCIÓN VOLUMEN DE SUMINISTRO ESPECIFICACIÓN TÉCNICA EXPLICACIÓN DE LOS SÍMBOLOS INSTRUCCIONES DE SEGURIDAD USO PREVISTO TECNOLOGÍA DE ALMACENAMIENTO EN FRÍO COMPONENTES DEL PRODUCTO INSTALACIÓN Y CONEXIÓN DIMENSIONES DIMENSIONES DEL HUECO CONEXIÓN DEL FRIGORÍFICO A LA RED ELÉCTRICA INSTALACIÓN O SUSTITUCIÓN DEL PANEL DE LA PUERTA...
Seite 63 CARBEST | Compresor Frigorífico CV90L | 713503 INTRODUCCIÓN Ha elegido un producto de alta calidad de la marca CARBEST . Para que pueda disfrutar de él durante mucho tiempo, lea atentamente el manual de instrucciones antes de utilizar el producto.
Seite 64 CARBEST | Compresor Frigorífico CV90L | 713503 EXPLICACIÓN DE LOS SÍMBOLOS Esté atento a posibles riesgos de seguridad cuando vea el símbolo de alerta de seguridad en el frigorífico y en este manual. A continuación del símbolo de alerta de seguridad aparece una palabra de advertencia que identifica el peligro.
Seite 65 CARBEST | Compresor Frigorífico CV90L | 713503 abrasiones al trabajar en el frigorífico, tenga cuidado y utilice guantes resistentes a los cortes. • Una sobrecarga del circuito puede provocar un incendio eléctrico si los cables y/o fusibles no son del tamaño correcto.
Seite 66 CARBEST | Compresor Frigorífico CV90L | 713503 TECNOLOGÍA DE ALMACENAMIENTO EN FRÍO Gracias a la innovadora tecnología de almacenamiento en frío, el frío generado se almacena de forma muy eficiente en las paredes laterales del frigorífico durante el funcionamiento (como una bolsa de hielo).
Seite 67 CARBEST | Compresor Frigorífico CV90L | 713503 INSTALACIÓN Y CONEXIÓN DIMENSIONES...
Seite 68 CARBEST | Compresor Frigorífico CV90L | 713503 DIMENSIONES DEL HUECO Seleccione un buen lugar para colocar su aparato, donde sea plano y fácil de usar. Evite colocar el aparato cerca de fuentes de calor, luz solar directa o humedad. ¡ATENCIÓN! •...
Seite 69 CARBEST | Compresor Frigorífico CV90L | 713503 CONEXIÓN DEL FRIGORÍFICO A LA RED ELÉCTRICA Retire todos los embalajes, incluido el soporte de espuma de la parte inferior del frigorífico y las cintas que fijan los accesorios en la caja. Retire la película: Hay una capa de película transparente en el panel de nuestro producto, que puede proteger los productos de ser rayado en el proceso de producción y transporte, y usted...
Seite 70 CARBEST | Compresor Frigorífico CV90L | 713503 INSTALACIÓN O SUSTITUCIÓN DEL PANEL DE LA PUERTA • La instalación del panel de la puerta es preliminar antes de la instalación del frigorífico. • El grosor del panel de la puerta debe ser inferior a 4 mm.
Seite 71 CARBEST | Compresor Frigorífico CV90L | 713503...
Seite 72 CARBEST | Compresor Frigorífico CV90L | 713503...
Seite 73 CARBEST | Compresor Frigorífico CV90L | 713503 ARREGLAR EL FRIGORÍFICO • Conectar bien el tubo de desagüe del frigorífico. • Introducir el frigorífico en el hueco. • Abra la puerta del frigorífico, fije el frigorífico en su sitio utilizando los tornillos adecuados y...
Seite 74 CARBEST | Compresor Frigorífico CV90L | 713503 USO DE LA NEVERA ¡PELIGRO! No toque los cables expuestos con las manos desnudas cuando el frigorífico esté en funcionamiento. ADVERTENCIA¡! • Antes de poner en marcha el frigorífico, asegúrese de que la línea de alimentación y el enchufe están secos.
Seite 75 CARBEST | Compresor Frigorífico CV90L | 713503 ENCENDIDO Y APAGADO DEL FRIGORÍFICO Encienda la nevera tocando el botón de encendido durante 1 segundo, todas las lámparas indicadoras se encenderán y sonará el zumbador. • Todas las lámparas indicadoras se apagarán después de 10 segundos excepto la lámpara indicadora DC.
Seite 76 CARBEST | Compresor Frigorífico CV90L | 713503 ALARMA DE FALLO ALARMA DE AVERÍA DE LA NEVERA Debajo de las lámparas de alimentación, hay una lámpara de error • Si se produce un fallo, las lámparas de marcha parpadean de acuerdo con ciertas reglas para indicar el tipo de error.
Seite 77 CARBEST | Compresor Frigorífico CV90L | 713503 EXTRACCIÓN DE LOS ESTANTES Retire los estantes según los siguientes pasos cuando sea necesario • Abra las puertas a 90° o más. • Incline hacia arriba la parte posterior de la balda y extráigala, ver FIG.18.
Seite 78 CARBEST | Compresor Frigorífico CV90L | 713503 EXTRACCIÓN DE LA PUERTA Extraiga el cubo de la puerta según los siguientes pasos cuando sea necesario • Abra las puertas a 90° o más. • Vacíe el cubo de la puerta. • Levante el compartimento de la puerta (aprox. 50 mm) y extráigalo tirando de él hacia delante, ver FIG.19.
Seite 79 CARBEST | Compresor Frigorífico CV90L | 713503 LIMPIEZA Y MANTENIMIENTO ¡PELIGRO! • Desconecte siempre la fuente de alimentación de CC antes de limpiar y realizar el mantenimiento. PRECAUCIÓN¡! • No utilice productos químicos agresivos, amoniaco, lejía, detergentes concentrados, disolventes, abrasivos o estropajos metálicos para limpiar el interior o el exterior del frigorífico.
Seite 80 CARBEST | Compresor Frigorífico CV90L | 713503 SOLUCIÓN DE PROBLEMAS 1. El compresor no funciona. Fallo Posible causa Remedio Conexión línea de alimentación Establezca una conexión El aparato no interrumpida funciona y no tiene Interruptor principal defectuoso no tiene corriente Sustituya el interruptor principal (si está...
Seite 81 • incumplimiento de las medidas de seguridad; cede una garantía de tres años sobre los productos vendidos • uso de la fuerza (por ejemplo, golpes); bajo sus propias marcas «CARBEST» además de los derechos • reparación por iniciativa propia; legales relativos a defectos.
Seite 82 CARBEST | Réfrigérateur à compresseur CV90L | 713503 CONTENU INTRODUCTION ÉTENDUE DE LA LIVRAISON SPÉCIFICATIONS TECHNIQUES EXPLICATION DES SYMBOLES CONSIGNES DE SÉCURITÉ UTILISATION PRÉVUE TECHNOLOGIE DU FROID COMPOSANTS DU PRODUIT INSTALLATION ET RACCORDEMENT DIMENSIONS GÉNÉRALES DIMENSIONS DE L'ENCASTREMENT RACCORDEMENT DU RÉFRIGÉRATEUR À L'ALIMENTATION EN COURANT...
Seite 83 CARBEST | Réfrigérateur à compresseur CV90L | 713503 INTRODUCTION Vous avez choisi un produit de haute qualité de la marque CARBEST . Pour que vous puissiez profiter longtemps de ce produit, veuillez lire attentivement le mode d'emploi avant de l'utiliser.
Seite 84 CARBEST | Réfrigérateur à compresseur CV90L | 713503 EXPLICATION DES SYMBOLES Soyez conscient des risques éventuels pour la sécurité lorsque vous voyez le symbole d'alerte de sécurité sur le réfrigérateur et dans ce manuel. Un mot de signalisation suit le symbole d'alerte de sécurité...
Seite 85 CARBEST | Réfrigérateur à compresseur CV90L | 713503 • Une surcharge du circuit peut provoquer un incendie électrique si les fils et/ou les fusibles ne sont pas de la bonne taille. • Des réparations inadéquates peuvent entraîner des risques plus graves.
Seite 86 CARBEST | Réfrigérateur à compresseur CV90L | 713503 TECHNOLOGIE DU FROID Grâce à la technologie innovante de stockage du froid, le froid généré est stocké de manière très efficace dans les parois latérales du réfrigérateur pendant son fonctionnement (comme un pack de glace).
Seite 87 CARBEST | Réfrigérateur à compresseur CV90L | 713503 INSTALLATION ET RACCORDEMENT DIMENSIONS GÉNÉRALES...
Seite 88 CARBEST | Réfrigérateur à compresseur CV90L | 713503 DIMENSIONS DE L'ENCASTREMENT Choisissez un bon emplacement pour placer votre appareil, où il sera plat et facile à utiliser. Évitez de placer l'appareil à proximité de sources de chaleur, de la lumière directe du soleil ou de l'humidité.
Seite 89 CARBEST | Réfrigérateur à compresseur CV90L | 713503 RACCORDEMENT DU RÉFRIGÉRATEUR À L'ALIMENTATION EN COURANT CONTINU Retirez tous les emballages, y compris le support en mousse au fond du réfrigérateur et les rubans fixant les accessoires dans la boîte. Retirez le film: Le panneau de notre produit est recouvert d'une couche de film transparent qui protège les produits contre les rayures pendant le processus de production et de transport;...
Seite 90 CARBEST | Réfrigérateur à compresseur CV90L | 713503 INSTALLATION OU REMPLACEMENT DU PANNEAU DE PORTE • L'installation du panneau de porte est une étape préliminaire à l'installation du réfrigérateur. • L'épaisseur du panneau de porte doit être inférieure à 4 mm.
Seite 91 CARBEST | Réfrigérateur à compresseur CV90L | 713503...
Seite 92 CARBEST | Réfrigérateur à compresseur CV90L | 713503...
Seite 93 CARBEST | Réfrigérateur à compresseur CV90L | 713503 FIXATION DU RÉFRIGÉRATEUR • Raccordez le tuyau d'évacuation du réfrigérateur de manière fiable. • Poussez le réfrigérateur dans la niche. • Ouvrez la porte du réfrigérateur, fixez le réfrigérateur en place à l'aide des vis appropriées et...
Seite 94 CARBEST | Réfrigérateur à compresseur CV90L | 713503 UTILISATION DU RÉFRIGÉRATEUR DANGER ! Ne touchez pas les câbles exposés à mains nues lorsque le réfrigérateur est en fonctionnement. AVERTISSEMENT! • Avant de mettre le réfrigérateur en marche, assurez-vous que la ligne électrique et la prise sont sèches.
Seite 95 CARBEST | Réfrigérateur à compresseur CV90L | 713503 MISE EN MARCHE/ARRÊT DU RÉFRIGÉRATEUR Allumez le réfrigérateur en appuyant sur le bouton d'alimentation pendant 1 seconde, tous les voyants s'allument et la sonnerie retentit. • Tous les voyants s'éteignent au bout de 10 secondes, à l'exception du voyant DC.
Seite 96 CARBEST | Réfrigérateur à compresseur CV90L | 713503 ALARME DE PANNE ALARME DE PANNE DU RÉFRIGÉRATEUR Sous les lampes d'alimentation, il y a une lampe d'erreur • En cas d'anomalie, les lampes de l'engrenage clignotent selon certaines règles pour indiquer le type d'erreur.
Seite 97 CARBEST | Réfrigérateur à compresseur CV90L | 713503 RETRAIT DES ÉTAGÈRES En cas de besoin, retirez les étagères en suivant les étapes suivantes • Ouvrez les portes à 90° ou plus. • Inclinez l'arrière de l'étagère vers le haut, puis sortez l'étagère, voir FIG.18.
Seite 98 CARBEST | Réfrigérateur à compresseur CV90L | 713503 RETRAIT DU BAC DE LA PORTE Retirez le bac de la porte en suivant les étapes suivantes si nécessaire • Ouvrez les portes à 90° ou plus. • Vider le bac de porte.
Seite 99 CARBEST | Réfrigérateur à compresseur CV90L | 713503 NETTOYAGE ET ENTRETIEN DANGER ! • Débranchez toujours la source d'alimentation en courant continu avant de procéder au nettoyage et à l'entretien. ATTENTION! • N'utilisez pas de produits chimiques agressifs, d'ammoniaque, d'eau de Javel, de détergents concentrés, de solvants, d'abrasifs ou de tampons à...
Seite 100 CARBEST | Réfrigérateur à compresseur CV90L | 713503 DÉPANNAGE 1. Le compresseur ne fonctionne pas. Défauts Cause possible Remède La ligne d'alimentation est Établir une connexion L'appareil ne fonctionne interrompue pas fonctionne pas et n'a Interrupteur principal n'est pas alimenté...
Seite 101 CARBEST | Réfrigérateur à compresseur CV90L | 713503 ÉLIMINATION Disposer de l'emballage en fonction de son type : Le carton est jeté dans la poubelle, le papier d'aluminium et le polystyrène dans la poubelle de recyclage. Les appareils électroniques et les piles ne doivent pas être jetés avec les déchets ménagers ou commerciaux !
Seite 102 CARBEST | Compressor Koelkast CV90L | 713503 INHOUD INLEIDING OMVANG VAN DE LEVERING TECHNISCHE SPECIFICATIE VERKLARING VAN SYMBOLEN VEILIGHEIDSINSTRUCTIES BEOOGD GEBRUIK TECHNOLOGIE VOOR KOELOPSLAG ONDERDELEN INSTALLATIE EN AANSLUITING TOTALE AFMETINGEN AFMETINGEN NIS DE KOELKAST AANSLUITEN OP DE GELIJKSTROOMVOEDING DEURPANEEL INSTALLEREN OF VERVANGEN...
Seite 103 CARBEST | Compressor Koelkast CV90L | 713503 INLEIDING U hebt gekozen voor een kwaliteitsproduct van het merk CARBEST. Om ervoor te zorgen dat u lang plezier heeft van dit product, dient u de gebruiksaanwijzing zorgvuldig door te lezen voordat u het product in gebruik neemt. Let vooral op de veiligheidsinstructies en waarschuwingen om schade aan het product en letsel te voorkomen.
Seite 104 CARBEST | Compressor Koelkast CV90L | 713503 VERKLARING VAN SYMBOLEN Let op mogelijke veiligheidsrisico's wanneer u het veiligheidswaarschuwingssymbool op de koelkast en in deze handleiding ziet. Na het waarschuwingssymbool volgt een signaalwoord dat het gevaar van het gevaar aangeeft. Lees de beschrijvingen van deze signaalwoorden zorgvuldig door om volledig op de hoogte te zijn van hun betekenis.
Seite 105 CARBEST | Compressor Koelkast CV90L | 713503 • Een overbelasting van het circuit kan leiden tot een elektrische brand als de draden en/of zekeringen niet de juiste grootte hebben. • Ondeskundige reparaties kunnen ernstiger gevaren veroorzaken. • Gebruik het apparaat niet als het zichtbaar beschadigd is.
Seite 106 CARBEST | Compressor Koelkast CV90L | 713503 TECHNOLOGIE VOOR KOELOPSLAG Dankzij de innovatieve koudeopslagtechnologie wordt de gegenereerde koude tijdens het gebruik zeer efficiënt opgeslagen in de zijwanden van de koelkast (als een ijspak). Dit betekent dat de koeling veel langer kan worden gehandhaafd, zelfs als de 12V-voeding wordt onderbroken of de compressor voor korte tijd wordt uitgeschakeld (bijv.
Seite 107 CARBEST | Compressor Koelkast CV90L | 713503 INSTALLATIE EN AANSLUITING TOTALE AFMETINGEN...
Seite 108 CARBEST | Compressor Koelkast CV90L | 713503 AFMETINGEN NIS Kies een goede locatie om uw apparaat te plaatsen, waar het plat en gemakkelijk te gebruiken is. Plaats het apparaat niet in de buurt van warmtebronnen, direct zonlicht of vocht. LET OP! •...
Seite 109 CARBEST | Compressor Koelkast CV90L | 713503 DE KOELKAST AANSLUITEN OP DE GELIJKSTROOMVOEDING Verwijder alle verpakkingen, inclusief het schuim aan de onderkant van de koelkast en de tape waarmee de accessoires in de doos zijn bevestigd. Verwijder de folie: Er zit een laag transparante folie op het paneel van ons product, die de producten kan beschermen tegen krassen tijdens het productie- en transportproces.
Seite 110 CARBEST | Compressor Koelkast CV90L | 713503 DEURPANEEL INSTALLEREN OF VERVANGEN • Het deurpaneel moet vóór de installatie van de koelkast worden geïnstalleerd. • De dikte van het deurpaneel moet minder dan 4 mm zijn. • Als het deurpaneel minder dan 2 mm dik is, is de afmeting B 393 mm x H880∼881mm.
Seite 111 CARBEST | Compressor Koelkast CV90L | 713503...
Seite 112 CARBEST | Compressor Koelkast CV90L | 713503...
Seite 113 CARBEST | Compressor Koelkast CV90L | 713503 DE KOELKAST REPAREREN • Sluit de afvoerpijp van de koelkast goed aan. • Duw de koelkast in de uitsparing. • Open de deur van de koelkast, bevestig de koelkast op zijn plaats met geschikte schroeven en...
Seite 114 CARBEST | Compressor Koelkast CV90L | 713503 DE KOELKAST GEBRUIKEN GEVAAR! Raak blootliggende kabels niet met blote handen aan wanneer de koelkast in bedrijf is. WAARSCHUWING! • Controleer voordat u de koelkast start of de voedingskabel en de stekker droog zijn.
Seite 115 CARBEST | Compressor Koelkast CV90L | 713503 KOELKAST IN-/UITSCHAKELEN Zet de koelkast aan door de aan/uit-knop gedurende 1 seconde aan te raken, gaan alle indicatielampjes branden en gaat de zoemer. • Alle lampjes gaan na 10 seconden uit, behalve het DC-lampje.
Seite 116 CARBEST | Compressor Koelkast CV90L | 713503 STORINGSALARM STORINGSALARM KOELKAST Onder de voedingslampjes bevindt zich een foutlampje • Als er een storing optreedt, knipperen de lampjes van de versnelling volgens bepaalde regels om het soort storing aan te geven. Het alarm gaat door totdat de storing is opgelost of een knop wordt aangeraakt.
Seite 117 CARBEST | Compressor Koelkast CV90L | 713503 DE SCHAPPEN VERWIJDEREN Verwijder indien nodig de legplanken volgens de volgende stappen • Open de deuren tot 90° of meer. • Kantel de achterkant van het schap omhoog en trek het schap naar buiten, zie AFB.18.
Seite 118 CARBEST | Compressor Koelkast CV90L | 713503 VERWIJDEREN VAN DE DEURBAK Verwijder indien nodig de deurbak volgens de volgende stappen • Open de deuren tot 90° of meer. • Maak de deurbak leeg. • Til de deurbak omhoog (ca. 50 mm) en verwijder de deurbak door hem naar voren te trekken, zie AFB.19.
Seite 119 CARBEST | Compressor Koelkast CV90L | 713503 REINIGING EN ONDERHOUD GEVAAR! • Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt en onderhoudt. LET OP! • Gebruik geen agressieve chemicaliën, ammoniak, chloorbleekmiddel, geconcentreerde reinigingsmiddelen, oplosmiddelen, schuurmiddelen of metalen schuursponsjes om de koelkast van binnen of van buiten schoon te maken.
Seite 120 CARBEST | Compressor Koelkast CV90L | 713503 PROBLEMEN OPLOSSEN 1. De compressor draait niet. Fout Mogelijke oorzaak Remedy Verbinding voedingsleiding Maak een verbinding Apparaat werkt niet onderbroken werkt niet en heeft Hoofdschakelaar defect geen stroom Vervang de hoofdschakelaar (indien geïnstalleerd)
Seite 121 CARBEST | Compressor Koelkast CV90L | 713503 VERWIJDERING Dgooi de verpakking weg volgens het type: Karton bij het oud papier, folie en piepschuim bij de recyclebak. Elektronische apparaten en batterijen mogen niet met het huishoudelijk of bedrijfsafval worden weggegooid! Deze bevatten giftige en gevaarlijke bestanddelen die bij onjuiste verwijdering blijvende schade aan het milieu kunnen toebrengen.
Seite 122 CARBEST | Kompressorijääkaappi CV90L | 713503 SISÄLTÖ KÄYTTÖÖNOTTO TOIMITUKSEN LAAJUUS TEKNINEN ERITELMÄ SYMBOLIEN SELITYS TURVALLISUUSOHJEET KÄYTTÖTARKOITUS KYLMÄSÄILYTYSTEKNIIKKA TUOTTEEN KOMPONENTIT ASENNUS JA KYTKENTÄ KOKONAISMITAT UPOTUSMITAT JÄÄKAAPIN KYTKEMINEN TASAVIRTAAN OVIPANEELIN ASENTAMINEN TAI VAIHTAMINEN OVEN KÄÄNTÄMINEN JÄÄKAAPIN KIINNITTÄMINEN JÄÄKAAPIN KÄYTTÖ OHJAIMEN KÄYTTÖ JÄÄKAAPIN KYTKEMINEN PÄÄLLE/POIS PÄÄLTÄ...
Seite 123 CARBEST | Kompressorijääkaappi CV90L | 713503 KÄYTTÖÖNOTTO Olet valinnut laadukkaan tuotteen CARBEST-TUOTEMERKILTÄ . Jotta voisit nauttia tästä tuotteesta pitkään, lue käyttöohjeet huolellisesti ennen tuotteen käyttöä. Kiinnitä erityistä huomiota turvallisuusohjeisiin ja varoituksiin tuotteen vaurioitumisen ja loukkaantumisten välttämiseksi. Nämä ohjeet perustuvat EU:n standardeihin ja määräyksiin. Noudata siksi maakohtaisia ohjeita ja lakeja, kun käytät tuotetta ulkomailla.
Seite 124 CARBEST | Kompressorijääkaappi CV90L | 713503 SYMBOLIEN SELITYS Ole tietoinen mahdollisista turvallisuusvaaroista, kun näet jääkaapissa ja tässä käyttöohjeessa olevan turvallisuusvaroitussymbolin. Turvallisuusvaroitussymbolia seuraa merkkisana, joka ilmaisee vaaran vaaran. Lue huolellisesti näiden merkkisanojen kuvaukset, jotta tunnet niiden merkityksen täysin. Ne ovat sinun turvallisuutesi vuoksi.
Seite 125 CARBEST | Kompressorijääkaappi CV90L | 713503 jääkaappia käsitellessäsi ole varovainen ja käytä viiltosuojakäsineitä. • Virtapiirin ylikuormitus voi aiheuttaa sähköpalon, jos johdot ja/tai sulakkeet eivät ole oikean kokoisia. • Riittämättömät korjaukset voivat aiheuttaa vakavampia vaaroja. • Älä käytä laitetta, jos se on näkyvästi vaurioitunut.
Seite 126 CARBEST | Kompressorijääkaappi CV90L | 713503 KYLMÄSÄILYTYSTEKNIIKKA Innovatiivisen kylmäsäilytystekniikan ansiosta syntyvä kylmä varastoituu erittäin tehokkaasti jääkaapin sivuseiniin käytön aikana (kuten jääpussi). Tämä tarkoittaa, että jäähdytys voidaan säilyttää paljon pidempään, vaikka 12 V:n virransyöttö keskeytyisi tai kompressori sammutettaisiin lyhyeksi ajaksi (esim. yöllä).
Seite 127 CARBEST | Kompressorijääkaappi CV90L | 713503 ASENNUS JA KYTKENTÄ KOKONAISMITAT...
Seite 128 CARBEST | Kompressorijääkaappi CV90L | 713503 UPOTUSMITAT Valitse laitteelle hyvä paikka, jossa se on tasainen ja helppokäyttöinen. Vältä laitteen sijoittamista lähelle lämmönlähteitä, suoraa auringonvaloa tai kosteutta. VAROITUS! • Varmista, että jääkaapin ympärillä on riittävä ilmankierto, ja pidä riittävästi tilaa. Jos asennat yläpaneelin tai kaapin, säilytä...
Seite 129 CARBEST | Kompressorijääkaappi CV90L | 713503 JÄÄKAAPIN KYTKEMINEN TASAVIRTAAN Poista kaikki pakkaukset, mukaan lukien jääkaapin pohjassa oleva vaahtomuovinen selkämys ja laatikossa olevat lisävarusteita kiinnittävät teipit. Poista kalvo: Tuotteemme paneelissa on kerros läpinäkyvää kalvoa, joka voi suojata tuotteita naar- muuntumiselta tuotanto- ja kuljetusprosessin aikana, ja voit halutessasi varata tai poistaa kalvon tarpeen mukaan.
Seite 130 CARBEST | Kompressorijääkaappi CV90L | 713503 OVIPANEELIN ASENTAMINEN TAI VAIHTAMINEN • Ovipaneelin asentaminen on alustavaa ennen jääkaapin asennusta. • Ovilevyn paksuuden on oltava alle 4 mm. • Jos ovipaneelin paksuus on alle 2 mm, sen koko on B 393 mm x K880∼881mm.
Seite 131 CARBEST | Kompressorijääkaappi CV90L | 713503...
Seite 132 CARBEST | Kompressorijääkaappi CV90L | 713503...
Seite 133 CARBEST | Kompressorijääkaappi CV90L | 713503 JÄÄKAAPIN KIINNITTÄMINEN • Liitä jääkaapin tyhjennysputki luotettavasti. • Työnnä jääkaappi syvennykseen. • Avaa jääkaapin ovi, kiinnitä jääkaappi paikalleen sopivilla ruuveilla ja paina sulkutulpat aukkoihin , katso KUVA 17.
Seite 134 CARBEST | Kompressorijääkaappi CV90L | 713503 JÄÄKAAPIN KÄYTTÖ VAARA! Älä koske paljain käsin paljaisiin kaapeleihin, kun jääkaappi on toiminnassa. VAROITUS! • Varmista ennen jääkaapin käynnistämistä, että virtajohto ja pistoke ovat kuivia. • Varmista, ettei jääkaapin yläosassa olevaa tuuletusritilää ole tukittu tai peitetty.
Seite 135 CARBEST | Kompressorijääkaappi CV90L | 713503 JÄÄKAAPIN KYTKEMINEN PÄÄLLE/POIS PÄÄLTÄ Kytke jääkaappi päälle koskettamalla virtapainiketta 1 sekunnin ajan, kaikki merkkivalot syttyvät ja summeri soi. • Kaikki merkkivalot sammuvat 10 sekunnin kuluttua DC-merkkivaloa lukuun ottamatta. • Odota hetki, sillä kompressori käynnistyy hieman viiveellä.
Seite 136 CARBEST | Kompressorijääkaappi CV90L | 713503 VIKAHÄLYTYS JÄÄKAAPIN VIKAHÄLYTYS Virtalähteen lamppujen alapuolella on vikavalo • Jos vika ilmenee, vaihteen lamput vilkkuvat tiettyjen sääntöjen mukaisesti osoittaakseen virhetyypin. Hälytys jatkuu, kunnes vika on korjattu tai jotain painiketta on koskettu. • Vaihteen lamput vilkkuvat 5 kertaa ja summeri soi 1 kerran 5 sekunnin välein, Jos useita virheitä...
Seite 137 CARBEST | Kompressorijääkaappi CV90L | 713503 HYLLYJEN POISTAMINEN Irrota hyllyt tarvittaessa seuraavien vaiheiden mukaisesti • Avaa ovet 90°tai enemmän. • Kallista hyllyn takaosaa ylöspäin ja vedä hylly ulos, katso KUVA 18. • Poista hylly vetämällä sitä eteenpäin.
Seite 138 CARBEST | Kompressorijääkaappi CV90L | 713503 OVIALTAAN POISTAMINEN Irrota tarvittaessa ovisäiliö seuraavien vaiheiden mukaisesti • Avaa ovet 90°tai enemmän. • Tyhjennä ovisäiliö. • Nosta ovilokeroa ylöspäin (n. 50 mm) ja irrota ovilokero vetämällä sitä eteenpäin, katso KUVA 19. ILMANVAIHDON ASENTO, KUN SITÄ EI KÄYTETÄ...
Seite 139 CARBEST | Kompressorijääkaappi CV90L | 713503 PUHDISTUS JA HUOLTO VAARA! • Irrota tasavirtalähde aina ennen puhdistusta ja huoltoa. VAROITUS! • Älä käytä voimakkaita kemikaaleja, ammoniakkia, kloorivalkaisuaineita, väkeviä pesuaineita, liuottimia, hankausaineita tai metallia hankaavia tuppeja puhdistaaksesi jääkaappia sisältä tai ulkoa. Ne voivat vahingoittaa ja/tai värjätä jääkaapin pinnan.
Seite 140 CARBEST | Kompressorijääkaappi CV90L | 713503 VIANMÄÄRITYS 1. Kompressori ei ole käynnissä. Vika Mahdollinen syy Korjaus Liitännän syöttöjohto on Muodosta yhteys Laite ei toimi ja on ei katkennut ole virtaa Pääkytkin viallinen (jos asennettu) Vaihda pääkytkin Ympäristön lämpötila liian korkea Puhdista olemassa oleva Jännite syötetään, mutta...
Seite 141 Reimo Reisemobil-Center GmbH, Boschring 10, D-63329 • voiman käyttö (esim. lyöminen) Egelsbach, Saksa (jäljempänä ”Reimo” tai ”me”) myöntää kol- • omatoiminen korjaus men vuoden takuun sen ”CARBEST” -merkin nimellä myydyille • muiden kuin alkuperäisosien tai valmistajan hyväksymien tuotteille vikoihin liittyvien lakisääteisten oikeuksien lisäksi. osien käyttö...
Seite 142 CARBEST | Kompressorkøleskab CV90L | 713503 INDHOLD INTRODUKTION LEVERINGSOMFANG TEKNISK SPECIFIKATION FORKLARING AF SYMBOLER SIKKERHEDSANVISNINGER PÅTÆNKT ANVENDELSE TEKNOLOGI TIL KØLEOPBEVARING PRODUKTETS KOMPONENTER INSTALLATION OG TILSLUTNING OVERORDNEDE DIMENSIONER DIMENSIONER PÅ FORDYBNING TILSLUTNING AF KØLESKABET TIL JÆVNSTRØMSFORSYNING MONTERING ELLER UDSKIFTNING AF DØRPANEL VENDING AF DØREN...
Seite 143 CARBEST | Kompressorkøleskab CV90L | 713503 INTRODUKTION Du har valgt et produkt af høj kvalitet fra mærket CARBEST . For at sikre, at du har glæde af dette produkt i lang tid, bedes du læse betjeningsvejledningen omhyggeligt, før du tager produktet i brug.
Seite 144 CARBEST | Kompressorkøleskab CV90L | 713503 FORKLARING AF SYMBOLER Vær opmærksom på mulige sikkerhedsrisici, når du ser sikkerhedsadvarselssymbolet på køleskabet og i denne vejledning. Et signalord følger efter sikkerhedsadvarselssymbolet og identificerer faren. Læs omhyggeligt beskrivelserne af disse signalord for at kende deres fulde betydning. De er til for din sikkerhed.
Seite 145 CARBEST | Kompressorkøleskab CV90L | 713503 handsker for at undgå snitsår eller hudafskrabninger, når du arbejder på køleskabet. • En overbelastning af kredsløbet kan resultere i en elektrisk brand, hvis ledningerne og/eller sikringerne ikke har den korrekte størrelse. • Utilstrækkelige reparationer kan medføre mere alvorlige farer.
Seite 146 CARBEST | Kompressorkøleskab CV90L | 713503 TEKNOLOGI TIL KØLEOPBEVARING Takket være den innovative kølelagringsteknologi lagres den genererede kulde meget effektivt i køleskabets sidevægge under drift (som en ispose). Det betyder, at kølingen kan opretholdes i meget længere tid, selv hvis 12 V-strømforsyningen afbrydes, eller kompressoren slukkes i kort tid (f.eks. om natten).
Seite 147 CARBEST | Kompressorkøleskab CV90L | 713503 INSTALLATION OG TILSLUTNING OVERORDNEDE DIMENSIONER...
Seite 148 CARBEST | Kompressorkøleskab CV90L | 713503 DIMENSIONER PÅ FORDYBNING Vælg et godt sted at placere dit apparat, hvor det er fladt og nemt at bruge. Undgå at placere enheden i nærheden af varmekilder, direkte sollys eller fugt. FORSIGTIG! • Sørg for tilstrækkelig plads til at sikre korrekt luftcirkulation omkring køleskabet. Hvis du installerer toppanelet eller skabet, skal du sørge for tilstrækkelig plads til at flytte det, når det...
Seite 149 CARBEST | Kompressorkøleskab CV90L | 713503 TILSLUTNING AF KØLESKABET TIL JÆVNSTRØMSFORSYNING Fjern al emballage, inklusive skummet i bunden af køleskabet og båndene til fastgørelse af tilbe- høret i kassen. Fjern filmen: Der er et lag gennemsigtig film på panelet af vores produkt, som kan beskytte produkter mod at blive ridset i produktions- og transportprocessen, og du kan vælge at reservere eller fjerne...
Seite 150 CARBEST | Kompressorkøleskab CV90L | 713503 MONTERING ELLER UDSKIFTNING AF DØRPANEL • Montering af dørpanelet er en forudsætning for installation af køleskabet. • Dørpanelets tykkelse skal være mindre end 4 mm. • Hvis dørpanelets tykkelse er mindre end 2 mm, er dimensionen på det B 393 mm x H880∼881mm.
Seite 151 CARBEST | Kompressorkøleskab CV90L | 713503...
Seite 152 CARBEST | Kompressorkøleskab CV90L | 713503...
Seite 153 CARBEST | Kompressorkøleskab CV90L | 713503 REPARATION AF KØLESKABET • Tilslut køleskabets afløbsrør pålideligt. • Skub køleskabet ind i fordybningen. • Åbn køleskabsdøren, sæt køleskabet på plads med passende skruer, og tryk blindpropperne ind i åbningerne, se FIG.17.
Seite 154 CARBEST | Kompressorkøleskab CV90L | 713503 BRUG AF KØLESKABET FARE! Rør ikke ved udsatte kabler med de bare hænder, når køleskabet er i drift. ADVARSEL! • Før du starter køleskabet, skal du sørge for, at strømledningen og stikket er tørre.
Seite 155 CARBEST | Kompressorkøleskab CV90L | 713503 TÆND/SLUK FOR KØLESKABET Tænd for køleskabet ved at trykke på tænd/sluk-knappen i 1 sekund, alle indikatorlamper tændes, og summeren ringer. • Alle indikatorlamper slukkes efter 10 sekunder, undtagen DC-indikatorlampen. • Vent venligst et øjeblik, da kompressoren starter op med en vis forsinkelse.
Seite 156 CARBEST | Kompressorkøleskab CV90L | 713503 FEJLALARM KØLESKABETS FEJLALARM Under strømforsyningslamperne er der en fejllampe • Hvis der opstår en fejl, blinker gearlamperne efter bestemte regler for at angive fejltypen. Alarmen fortsætter, indtil fejlen er løst, eller der trykkes på en knap.
Seite 157 CARBEST | Kompressorkøleskab CV90L | 713503 FJERNELSE AF HYLDERNE Fjern hylderne på følgende måde, når det er nødvendigt • Åbn dørene til 90° eller mere. • Vip bagsiden af hylden op, og træk derefter hylden ud, se FIG.18. • Fjern hylden ved at trække den fremad.
Seite 158 CARBEST | Kompressorkøleskab CV90L | 713503 FJERNELSE AF DØRBEHOLDEREN Fjern dørbeholderen i henhold til følgende trin, når det er nødvendigt • Åbn dørene til 90° eller mere. • Tøm dørbeholderen. • Løft dørkassen op (ca. 50 mm), og fjern derefter dørkassen ved at trække den fremad, se FIG.19.
Seite 159 CARBEST | Kompressorkøleskab CV90L | 713503 RENGØRING OG VEDLIGEHOLDELSE FARE! • Afbryd altid jævnstrømsforsyningen, før du rengør og servicerer det. FORSIGTIG! • Brug ikke skrappe kemikalier, ammoniak, klorblegemiddel, koncentrerede rengøringsmidler, opløsningsmidler, slibemidler eller metalskurepuder til at rengøre køleskabet indvendigt eller udvendigt.
Seite 160 CARBEST | Kompressorkøleskab CV90L | 713503 FEJLFINDING 1. Kompressoren kører ikke. Fejl Mulig årsag Afhjælpning Forbindelsen til forsyningslinjen Etabler en forbindelse Enheden fungerer ikke er afbrudt funktion og har Hovedafbryderen er defekt ingen strøm Udskift hovedafbryderen (hvis den er installeret) Omgivelsestemperaturen er for høj...
Seite 161 • miljømæssige faktorer (f.eks. varme, fugt); garanti i tre år på produkter solgt under de egne mærker • omstændigheder, som ligger udenfor producentens ansvar ”CARBEST” udover de gældende lovpligtige regler vedr. defekter. (f.eks. naturkatastrofer, ulykker); eller Garantiperioden starter på den relevante faktureringsdato.
Seite 162 CARBEST | Kompressorkylskåp CV90L | 713503 INNEHÅLL INTRODUKTION OMFATTNING AV LEVERANSEN TEKNISK SPECIFIKATION FÖRKLARING AV SYMBOLER SÄKERHETSANVISNINGAR AVSEDD ANVÄNDNING TEKNIK FÖR KYLFÖRVARING PRODUKTENS KOMPONENTER INSTALLATION OCH ANSLUTNING ÖVERGRIPANDE MÅTT MÅTT FÖR URTAG ANSLUTA KYLSKÅPET TILL LIKSTRÖMSNÄTET MONTERING ELLER BYTE AV DÖRRPANEL VÄNDNING AV DÖRREN...
Seite 163 CARBEST | Kompressorkylskåp CV90L | 713503 INTRODUKTION Du har valt en högkvalitativ produkt från varumärket CARBEST . För att du ska ha glädje av produkten under lång tid bör du läsa bruksanvisningen noggrant innan du använder den. Var särskilt uppmärksam på säkerhetsanvisningarna och varningarna för att förhindra skador på...
Seite 164 CARBEST | Kompressorkylskåp CV90L | 713503 FÖRKLARING AV SYMBOLER Var uppmärksam på eventuella säkerhetsrisker när du ser säkerhetsvarningssymbolen på kylskåpet och i denna bruksanvisning. Efter säkerhetssymbolen följer ett signalord som anger hur farlig faran är. Läs noga igenom beskrivningarna av dessa signalord för att få full kännedom om deras betydelse. De är till för din säkerhet.
Seite 165 CARBEST | Kompressorkylskåp CV90L | 713503 • En överbelastning av strömkretsen kan leda till en elektrisk brand om ledningarna och/eller säkringarna inte är av rätt storlek. • Otillräckliga reparationer kan orsaka allvarligare faror. • Använd inte apparaten om den är synligt skadad.
Seite 166 CARBEST | Kompressorkylskåp CV90L | 713503 TEKNIK FÖR KYLFÖRVARING Tack vare den innovativa kylförvaringstekniken lagras den genererade kylan mycket effektivt i kylskåpets sidoväggar under drift (som ett ispaket). Detta innebär att kylan kan bibehållas under mycket längre tid, även om 12 V-strömförsörjningen avbryts eller kompressorn stängs av under en kort tid (t.ex.
Seite 167 CARBEST | Kompressorkylskåp CV90L | 713503 INSTALLATION OCH ANSLUTNING ÖVERGRIPANDE MÅTT...
Seite 168 CARBEST | Kompressorkylskåp CV90L | 713503 MÅTT FÖR URTAG Välj en bra plats för att placera din apparat där den är platt och lätt att använda. Undvik att placera enheten nära värmekällor, direkt solljus eller fukt. FÖRSIKTIGHET! • För att säkerställa korrekt luftcirkulation runt kylskåpet, se till att det finns tillräckligt med utrymme.
Seite 169 CARBEST | Kompressorkylskåp CV90L | 713503 ANSLUTA KYLSKÅPET TILL LIKSTRÖMSNÄTET Avlägsna alla förpackningar, inklusive skumplastbaksidan på kylskåpets undersida och tejperna som håller fast tillbehören i lådan. Ta bort filmen: Det finns ett lager av transparent film på panelen på vår produkt, som kan skydda produkter från att repas under produktions- och transportprocessen, och du kan välja att reservera...
Seite 170 CARBEST | Kompressorkylskåp CV90L | 713503 MONTERING ELLER BYTE AV DÖRRPANEL • Installationen av dörrpanelen är en förberedelse inför installationen av kylskåpet. • Dörrpanelens tjocklek måste vara mindre än 4 mm. • Om dörrpanelens tjocklek är mindre än 2 mm är dess mått B 393 mm x H880~881mm.
Seite 171 CARBEST | Kompressorkylskåp CV90L | 713503...
Seite 172 CARBEST | Kompressorkylskåp CV90L | 713503...
Seite 173 CARBEST | Kompressorkylskåp CV90L | 713503 FIXA KYLSKÅPET • Anslut kylskåpets dräneringsrör på ett tillförlitligt sätt. • Skjut in kylskåpet i urtaget. • Öppna kylskåpsdörren, fäst kylskåpet på plats med lämpliga skruvar och tryck in blindpluggarna i öppningarna, se FIG.17.
Seite 174 CARBEST | Kompressorkylskåp CV90L | 713503 ANVÄNDA KYLSKÅPET FARA! Rör inte exponerade kablar med bara händerna när kylskåpet är i drift. VARNING! • Kontrollera att strömkabeln och stickkontakten är torra innan du startar kylskåpet. • Se till att ventilationsgallret på kylskåpets ovansida inte är blockerat eller övertäckt.
Seite 175 CARBEST | Kompressorkylskåp CV90L | 713503 SLÅ PÅ/STÄNGA AV KYLSKÅPET Slå på kylskåpet genom att trycka på strömbrytaren i 1 sekund, alla indikeringslampor tänds och summern ringer. • Alla indikatorlampor släcks efter 10 sekunder utom DC-indikatorlampan. • Vänta en stund eftersom kompressorn startar med en viss fördröjning.
Seite 176 CARBEST | Kompressorkylskåp CV90L | 713503 LARM VID FEL LARM OM FEL PÅ KYLSKÅPET Under strömförsörjningslamporna finns en fellampa • Om ett fel uppstår blinkar växellamporna enligt vissa regler för att indikera feltypen. Larmet fortsätter tills felet är åtgärdat eller tills någon knapp trycks in.
Seite 177 CARBEST | Kompressorkylskåp CV90L | 713503 TA BORT HYLLORNA Ta vid behov bort hyllplanen enligt följande steg • Öppna dörrarna 90° eller mer. • Luta hyllans baksida uppåt och dra sedan ut hyllan, se FIG.18. • Ta bort hyllan genom att dra den framåt.
Seite 178 CARBEST | Kompressorkylskåp CV90L | 713503 AVLÄGSNANDE AV DÖRRFACKET Ta bort dörrfacket enligt följande steg vid behov • Öppna dörrarna 90° eller mer. • Töm dörrfacket. • Lyft upp dörrfacket (ca 50 mm) och ta sedan bort dörrfacket genom att dra det framåt, se FIG.19.
Seite 179 CARBEST | Kompressorkylskåp CV90L | 713503 RENGÖRING OCH UNDERHÅLL FARA! • Koppla alltid bort likströmskällan innan du rengör och servar den. FÖRSIKTIGHET! • Använd inte starka kemikalier, ammoniak, klorblekmedel, koncentrerade rengöringsmedel, lösningsmedel, slipmedel eller metallskura för att rengöra kylskåpet på insidan eller utsidan.
Seite 180 CARBEST | Kompressorkylskåp CV90L | 713503 FELSÖKNING 1. Kompressorn går inte igång. Möjlig orsak Åtgärd Anslutningen till Upprätta en anslutning Enheten fungerar inte matarledningen är avbruten funktion och har Huvudströmbrytaren är felaktig ingen ström Byt ut huvudströmbrytaren (om den är installerad) För hög omgivningstemperatur...
Seite 181 CARBEST | Kompressorkylskåp CV90L | 713503 BORTSKAFFANDE Dkassera förpackningen enligt typ: Kartong i pappersåtervinningen, folie och frigolit i återvinningskärlet. Elektroniska apparater och batterier får inte kastas i hushålls- eller verksamhetsavfallet! De innehåller giftiga och farliga ämnen som vid felaktig avfallshantering kan orsaka bestående skador på...
Seite 182 REIMO REISEMOBIL-CENTER GMBH ECE R10 63329 EGELSBACH · BOSCHRING 10 GERMANY · WWW.REIMO.COM MADE IN CHINA · © REIMO 04/2025...

Diese Anleitung auch für:

713503

Carbest CV90L Benutzerhandbuch

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Carbest CV90L

Inhaltszusammenfassung für Carbest CV90L

Diese Anleitung auch für:
