3. Empfänger

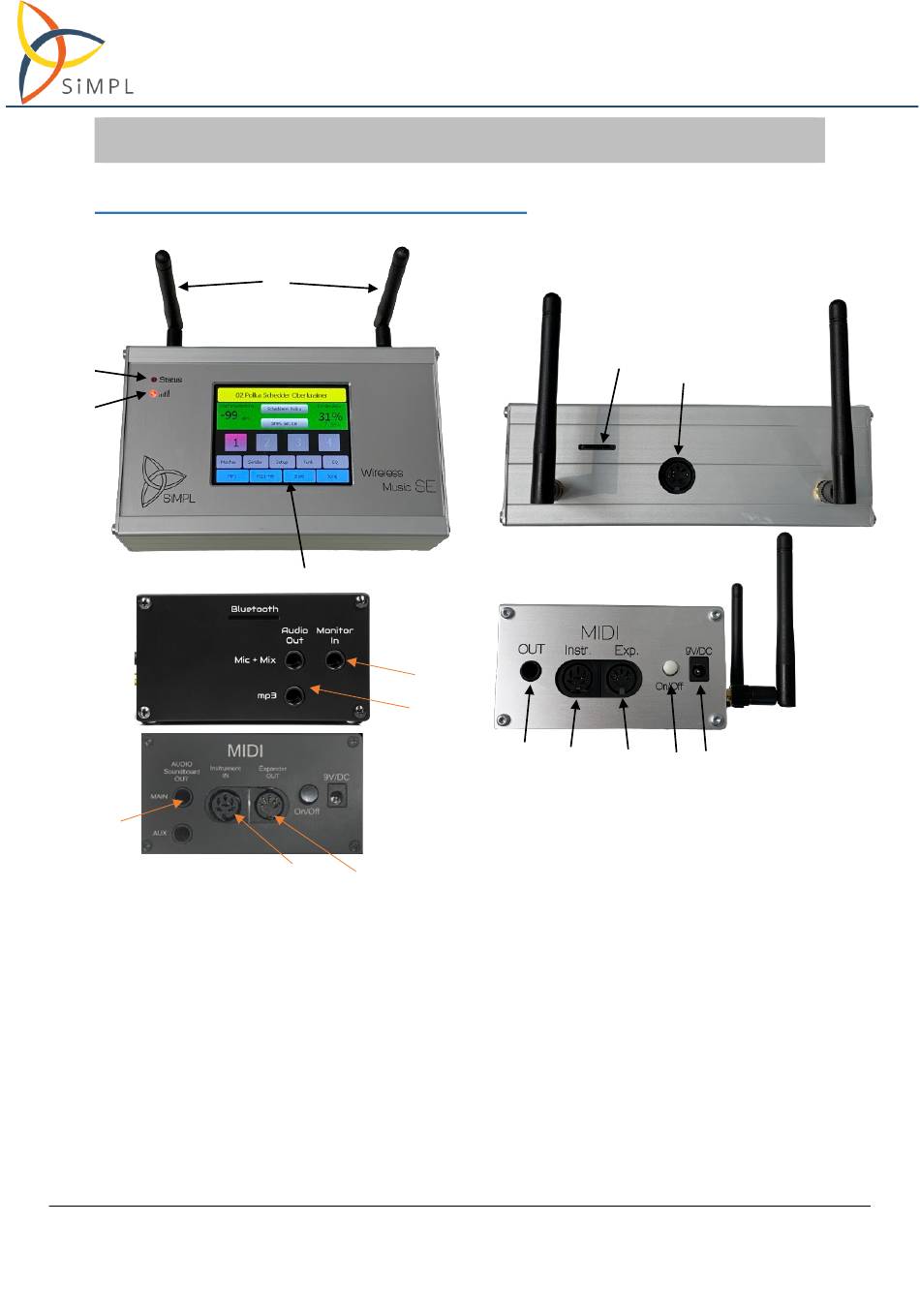

3.1 Bedienelemente und Inbetriebnahme
2
3
Version v3
Version v3
9
1 Kapazitives Touch Display
2 Status LED
3 RSSI Anzeige
4 Antennen für Diversitiyempfang
5 microSD Speicherkarte
6 MIDI Anschluß Fußpedal
7 Ausgang Audio (z.B. Mikrofone im Instrument), in der Version v3 steht für MP3 ein eigener Stereo-
Ausgang zur Verfügung
8 Eingang für InEar Monitoring
9 Audio Out Soundboard, in der Version v3 steht für den AUX ein weiterer Stereo-Ausgang zur
Verfügung (hier Abbildung v2)
10 Kabelanschluß für MIDI-Instrument mit Spannungsversorgung (Buchsentyp abhängig vom benutzten
MIDI-System)
11 MIDI-Ausgang 31250 Baud für zusätzlichen Expander
12 Ein/Aus Schalter Empfänger
13 Spannungsversorgung 9V mind. 1000mA
Alle Rechte vorbehalten. Nachdruck – auch auszugsweise – bedarf einer ausdrücklichen und
4
1
7
10
11
Copyright © 2025 SiMPL Technology · Zogenreuth 24, 91275 Auerbach ·
schriftlichen Genehmigung von SiMPL Technology
Seite
8
9
10
8 von 43
5
6
11
12 13
