- Seite 1 Cod.006.0001.1780 24/03/2021 v2.3 CU-11 CU-11-HP Bedienungsanleitung Übersetzung der Original-Bedienungsanleitung...
- Seite 2 CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD...
-
Seite 3: Inhaltsverzeichnis
DARSTELLUNG ............................4 INSTALLATION ............................5 BEDIENFELD ............................5 RÜCKWAND ............................6 ANBAU AN DEN GENERATOR ......................7 TECHNISCHE DATEN ..........................9 CU-11 ..............................9 CU-11-HP ..............................9 ERSATZTEILE ............................11 COUPLINGS KIT ALREADY ASSEMBLED ..................14 SCHALTTAFEL ............................. 15... -
Seite 4: Einführung

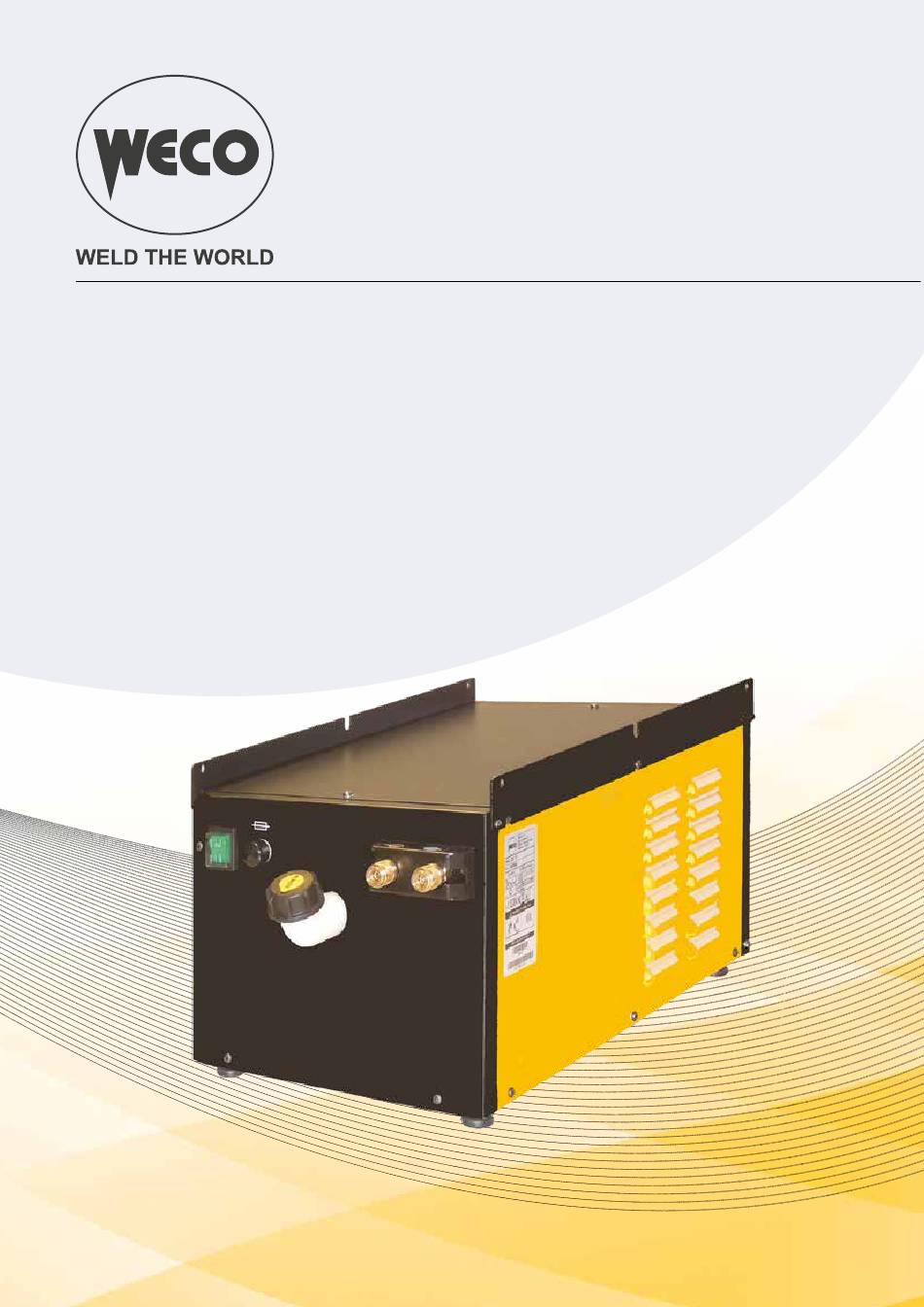

Diese Kennzeichnung weist auf eine wichtige Information für den normalen Betriebsablauf hin. ERLÄUTERUNG Die Abbildungen in diesem Handbuch dienen lediglich zur Erläuterung, das tatsächliche Aussehen von Geräten kann abweichen. DARSTELLUNG An den Generator kann eine Kühlungsgruppe CU-11/CU-11-HP angeschlossen werden, der eine Flüss- igkeitskühlung des TIG-Brenners ermöglicht. -
Seite 5: Installation
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD INSTALLATION BEDIENFELD 1. Ein-Aus-Schalter. 2. Sicherung. • Art der Sicherung: träge (T) • Strom: 1.6 A • Spannung: 500 V a.c. 3. Einlass zum Befüllen des Tanks. 4. Anschluss fur Kühlmittelschlauch: Generator ... -
Seite 6: Rückwand
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD RÜCKWAND 1. Netzkabel. • Gesamtlänge (inkl. innerer Teil): 1.5 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm • Art des Anschlußsteckers: ILME 16 A 230 / 400 Va.c. -
Seite 7: Anbau An Den Generator
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte der „Allgemeinen Bedienungsanleitung“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Die Schrauben unten (vorne und hinten) rechts an der Haube des Stromgenerators heraus- schrauben. - Seite 8 CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD 5. Die Stege des Kühlaggregats mit den Schrauben am Stromgenerator festschrauben. 6. Den Verbindungsstecker der Kühleinheit auf der Rückseite des Schweißgerätes anschließen. 7. Den Stecker des Stromkabels in die Steckdose stecken.
-
Seite 9: Technische Daten
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMV) Angewandte Richtlinien Niederspannung (NSR) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-2; EN 60974-10 Klasse A Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar... - Seite 10 CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD Nachfolgend werden die technischen Eigenschaften des Frostschutzflüssigkeit aufgeführt, die mit die- sem Gerät geliefert werden: Basis Kühlpolymere mit niedrigem Stockpunkt Aussehen Flüssigkeit Farbe Farblos Geruch Geruchlos Spezifisches Gewicht 1.030 g/cm Viskosität <...
-
Seite 11: Ersatzteile
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD ERSATZTEILE... -
Seite 12: Beschreibung
LEFT SIDE COVER 011.0012.0123 UPPER COVER 011.0012.0124 CLAMPING PLATE 022.0002.0074 SUPPLY CABLE 045.0000.0014 CABLE CLAMP 011.0012.0122 REAR PLATE 003.0004.0026 PUMP CU-11 003.0004.0041 PUMP CU-11-HP 011.0000.1111 RIGHT COVER PANEL 016.0009.0003 FOOT 011.0012.0120 LOWER COVER 011.0016.0156 QUICK CLUTCH COVER PLATE 018.0002.0004 FLUIDS, FEMALE QUICK FITTING MALE ELBOW 1/8 GAS 017.0003.0055... - Seite 13 CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD N° CODE BESCHREIBUNG 003.0004.0017 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEAL SEEGER 003.0004.0008 COVER FAN 003.0004.0007 003.0004.0021 MECHANICAL COMPLETE SEAL 003.0004.0023 BODY O-RING 003.0004.0022 SHAFT KEY...
-
Seite 14: Couplings Kit Already Assembled
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD COUPLINGS KIT ALREADY ASSEMBLED N° CODE BESCHREIBUNG 010.0000.0067 PRESSURE SWITCH CONNECTOR KIT 010.0000.0069 PRESSURE SWITCH PIPE DOUBLE CONNECTOR KIT 010.0000.0070 PUMP UPPER CONNECTION KIT (A) 010.0000.0071 PUMP LOWER CONNECTION KIT (B) -
Seite 15: Schalttafel
CU-11 Cod.006.0001.1780 24/03/2021 v2.3 CU-11-HP DEUTSCH WELD THE WORLD SCHALTTAFEL... - Seite 16 Cod.006.0001.1780 24/03/2021 v2.3 www.weco.it...
