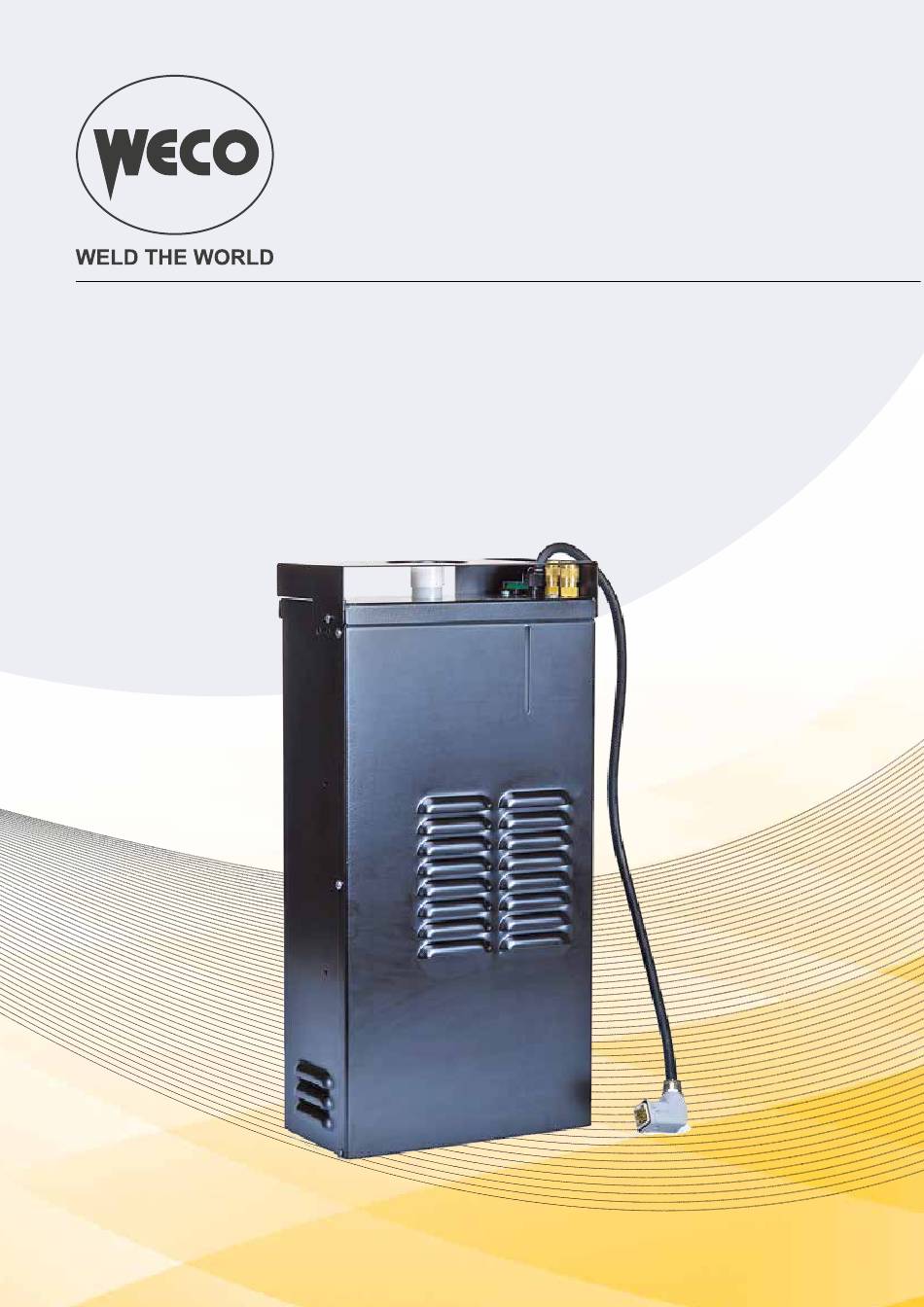

- Seite 1 Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C CU-07C-HP Bedienungsanleitung Übersetzung der Original-Bedienungsanleitung...
- Seite 2 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD...
-
Seite 3: Inhaltsverzeichnis
EINFÜHRUNG ............................4 DARSTELLUNG ............................4 INSTALLATION ............................5 BEDIENFELD ............................5 ANBAU AN DEN GENERATOR ......................6 TECHNISCHE DATEN ..........................8 CU-07C ..............................8 CU-07C-HP ............................. 8 ERSATZTEILE ............................10 COUPLINGS KIT ALREADY ASSEMBLED ..................13 SCHALTTAFEL ............................. 14... -
Seite 4: Einführung
Diese Kennzeichnung weist auf eine wichtige Information für den normalen Betriebsablauf hin. ERLÄUTERUNG Die Abbildungen in diesem Handbuch dienen lediglich zur Erläuterung, das tatsächliche Aussehen von Geräten kann abweichen. DARSTELLUNG An den Generator kann eine Kühlungsgruppe CU-07C/ CU-07C-HP angeschlossen werden, der eine Flüssigkeitskühlung des TIG-Brenners ermöglicht. -
Seite 5: Installation
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD INSTALLATION BEDIENFELD 1. Ein-Aus-Schalter. 2. Netzkabel. • Gesamtlänge (inkl. innerer Teil): 0.95 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm2 • Art des Anschlußsteckers: ILME 16 A 230 / 400 Va.c. -
Seite 6: Anbau An Den Generator
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte der „Allgemeinen Bedienungsanleitung“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Tragbügel für den Generator am Kühlaggregat befestigen. - Seite 7 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD ACHTUNG! Regelmäßig das Niveau der Flüssigkeit, an der Anzeige auf der Seite des Kühlers, kontrollieren. Achten Sie bei der Wahl der Kühlflüssigkeit darauf, dass diese nicht elektrisch leitfähig ist. Verwenden Sie keine Polypropylen-Flüssigkeiten, da sie die Dichtungen beschädigen und Verkrustun- gen hervorrufen.
-
Seite 8: Technische Daten
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMV) Angewandte Richtlinien Niederspannung (NSR) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-2; EN 60974-10 Klasse A Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar... - Seite 9 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD Vengono riportate qui di seguito le caratteristiche tecniche del liquido antigelo fornito con questa ap- parecchiatura: Basis Kühlpolymere mit niedrigem Stockpunkt Aussehen Flüssigkeit Farbe Farblos Geruch Geruchlos Spezifisches Gewicht 1.030 g/cm3 Viskosität...
-
Seite 10: Ersatzteile
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD ERSATZTEILE... -
Seite 11: Beschreibung
RADIATOR 011.0012.0055 VENTILATION SHROUD 011.0012.0048 FRONT PLATE 003.0002.0016 017.0006.0007 PRESSURE SWITCH 011.0012.0051 PUMP SUPPORT 003.0004.0006 PUMP CU-07C 003.0004.0040 PUMP CU-07C-HP 011.0012.0049 REAR PLATE 011.0012.0054 UPPER COVER 003.0003.0011 011.0012.0056 GUARD SAFETY KIT 016.5001.3041 SLEEVE HOSE ADAPTER FOR RUBBER HOSE Ø= 10 mm F= 1/8 M 017.0003.0021... - Seite 12 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD N° CODE BESCHREIBUNG 003.0004.0017 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEAL SEEGER 003.0004.0008 COVER FAN 003.0004.0007 003.0004.0021 MECHANICAL COMPLETE SEAL 003.0004.0023 BODY O-RING 003.0004.0022 SHAFT KEY...
-
Seite 13: Couplings Kit Already Assembled
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD COUPLINGS KIT ALREADY ASSEMBLED N° CODE BESCHREIBUNG 010.0000.0067 PRESSURE SWITCH CONNECTOR KIT 010.0000.0069 PRESSURE SWITCH PIPE DOUBLE CONNECTOR KIT 010.0000.0070 PUMP UPPER CONNECTION KIT (A) 010.0000.0071 PUMP LOWER CONNECTION KIT (B) -
Seite 14: Schalttafel
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD SCHALTTAFEL... - Seite 15 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP DEUTSCH WELD THE WORLD...
- Seite 16 Cod. 006.0001.0518 22/03/2021 V2.2 www.weco.it...
