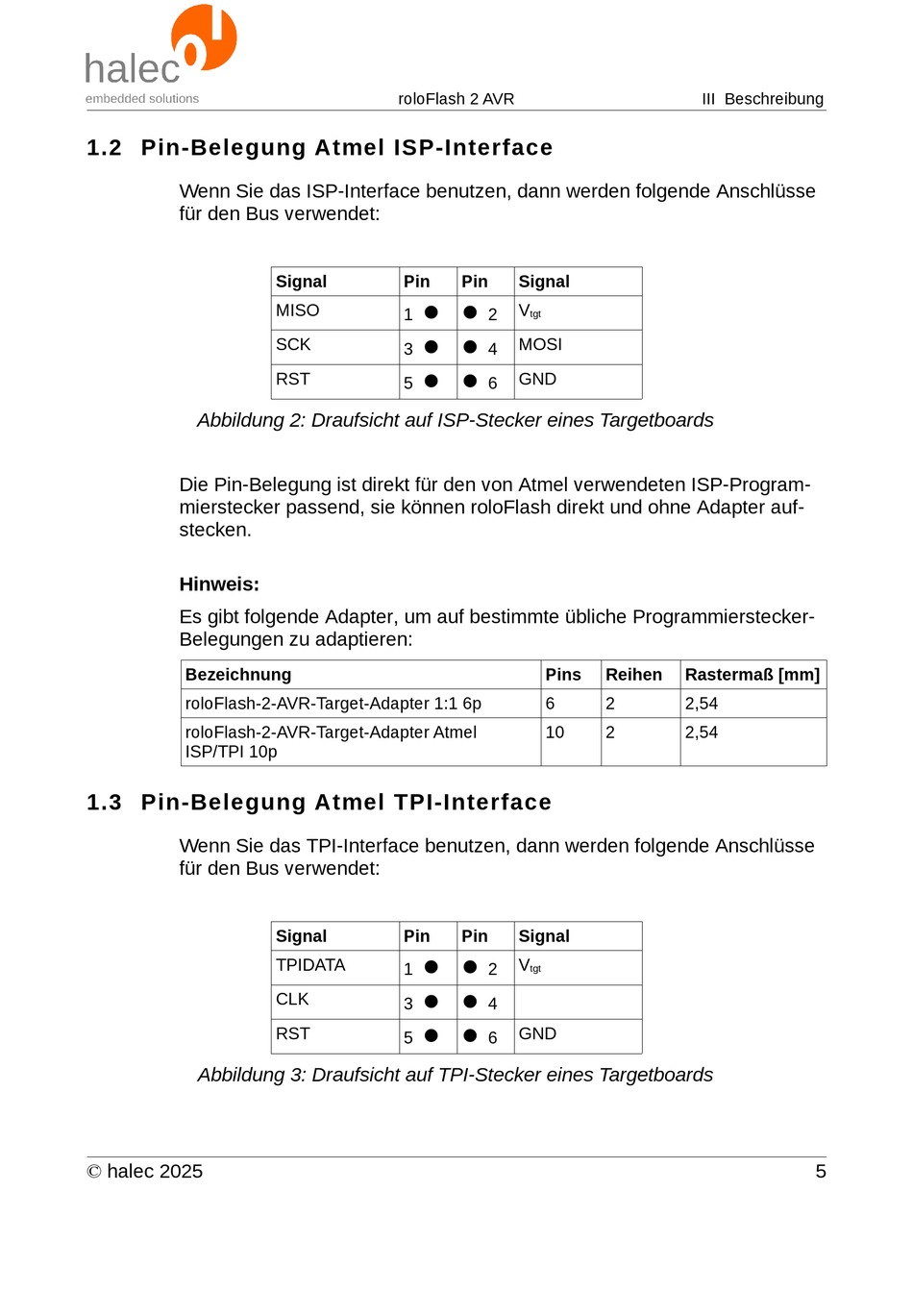

1.2 Pin-Belegung Atmel ISP-Interface
Wenn Sie das ISP-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 2: Draufsicht auf ISP-Stecker eines Targetboards
Die Pin-Belegung ist direkt für den von Atmel verwendeten ISP-Program-
mierstecker passend, sie können roloFlash direkt und ohne Adapter auf-
stecken.
Hinweis:
Es gibt folgende Adapter, um auf bestimmte übliche Programmierstecker-
Belegungen zu adaptieren:
Bezeichnung
roloFlash-2-AVR-Target-Adapter 1:1 6p
roloFlash-2-AVR-Target-Adapter Atmel
ISP/TPI 10p
1.3 Pin-Belegung Atmel TPI-Interface
Wenn Sie das TPI-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:
Abbildung 3: Draufsicht auf TPI-Stecker eines Targetboards
© halec 2025
roloFlash 2 AVR
Signal
Pin
MISO
 
1
SCK
 
3
RST
 
5
Signal
Pin
TPIDATA
 
1
 
CLK
3
 
RST
5
Pin
Signal
V
2
tgt
MOSI
4
GND
6
Pins
Reihen
6
2
10
2
Pin
Signal
V
2
tgt
4
GND
6
III Beschreibung
Rastermaß [mm]
2,54
2,54
5
