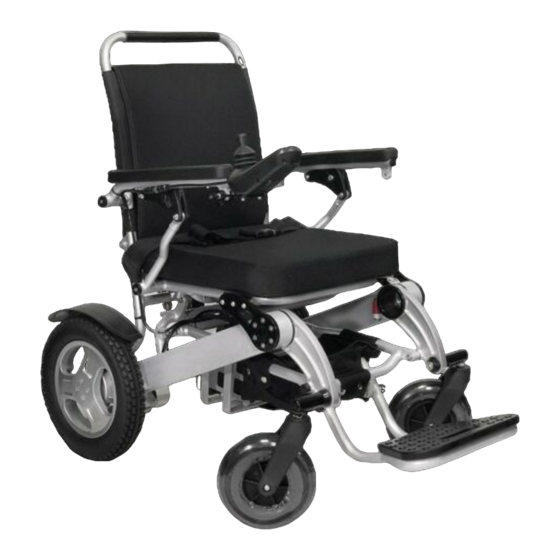

Mobiclinic Troya Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Mobiclinic Anleitungen
  4. Rollstühle
  5. Troya
  6. Gebrauchsanweisung

Mobiclinic Troya Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für Troya:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 46

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Manual de instrucciones
Silla de ruedas eléctrica
Troya
Troya PLUS
Troya PLUS ULTRA
Instrucciones en español
User manual in English
Mode d'emploi en Français
Gebrauchsanweisung auf Deutsch
Manual de instruções em Português
Istruzioni in Italiano
ES
EN
FR
IT
DE
PT

Werbung

loading

Verwandte Anleitungen für Mobiclinic Troya

Inhaltszusammenfassung für Mobiclinic Troya

  • Seite 1 All manuals and user guides at all-guides.com Manual de instrucciones Silla de ruedas eléctrica Troya Troya PLUS Troya PLUS ULTRA Instrucciones en español User manual in English Mode d'emploi en Français Istruzioni in Italiano Gebrauchsanweisung auf Deutsch Manual de instruções em Português...
  • Seite 2 8.1. Reposabrazos abatibles 8.2. Reposapiés plegables 8.3. Respaldo de altura regulable 9. Carga de las baterías de litio 10. Características técnicas 11. Soluciones para fallos comunes Antes de usar la silla de ruedas eléctrica modelo Troya lea atentamente este manual de instrucciones.
  • Seite 3 All manuals and user guides at all-guides.com 1. CONTENIDO DE LA CAJA Bolsa de 3.1. herramientas Bolsa de Troya: 1 batería de litio accesorios Troya PLUS: 2 baterías de litio Troya PLUS ULTRA: 3 baterías de litio Cargador 3.2. Joystick 3.3. Sistema central...
  • Seite 4 Silla de ruedas eléctrica Troya All manuals and user guides at all-guides.com 3. CÓMO PLEGAR Y DESPLEGAR LA SILLA MÉTODO 1 para abrir la silla de ruedas: Para bloquear MÉTODO 2 para abrir la silla de ruedas: Para bloquear Cómo plegar la silla de ruedas:...
  • Seite 5 Silla de ruedas eléctrica Troya EN FR All manuals and user guides at all-guides.com 4. DIAGRAMA ELÉCTRICO Controlador - Joystick Sistema principal Motor izquierdo Motor derecho Baterías de litio 5. CÓMO INSTALAR Y CONECTAR EL JOYSTICK...
  • Seite 6 Silla de ruedas eléctrica Troya All manuals and user guides at all-guides.com 6. CÓMO INSTALAR Y QUITAR LAS BATERÍAS INSTALAR las baterías de litio: QUITAR las baterías de litio: 7. CÓMO CONDUCIR Y CONTROLAR; CÓMO ENCENDER O APAGAR LA SILLA Cambiar modo de conducción...
  • Seite 7 Silla de ruedas eléctrica Troya EN FR All manuals and user guides at all-guides.com 7.1. DESCRIPCIÓN DE LOS BOTONES DEL CONTROLADOR ESTÁNDAR Luz indicadora de energía de la batería Botón de encendido Indicador de velocidad Velocidad + Velocidad - Bocina Joystick 7.2.
  • Seite 8 Silla de ruedas eléctrica Troya All manuals and user guides at all-guides.com 8. MÁS FUNCIONES 8.1. REPOSABRAZOS ABATIBLES Desbloquear Abatir Bloquear 8.2. REPOSAPIÉS PLEGABLES 8.3. RESPALDO DE ALTURA REGULABLE...
  • Seite 9 Silla de ruedas eléctrica Troya EN FR All manuals and user guides at all-guides.com 9. CARGA DE LAS BATERÍAS DE LITIO El tiempo de carga por lo general es de 2 a 8 horas. MÉTODO 1 Para cargar a través del joystick: MÉTODO 2 Para cargar por cable (se cargan directamente las baterías de litio):...
  • Seite 10 Silla de ruedas eléctrica Troya All manuals and user guides at all-guides.com 10. CARACTERÍSTICAS TÉCNICAS PARÁMETROS 250W*2, DC24V Motor 8,5 km/h Velocidad máxima ≤ 1,0 m Distancia de frenado 15º Máx. capacidad de pendiente 85 cm Radio de giro 30,48 cm / Máxima presión 2,5 bar...
  • Seite 11 Silla de ruedas eléctrica Troya All manuals and user guides at all-guides.com 11. SOLUCIONES PARA FALLOS COMUNES Podrá saber qué tipo de incidencia se trata gracias al parpadeo de las luces del indicador de velocidad. Las luces del indicador Descripción del fallo Solución...
  • Seite 12 All manuals and user guides at all-guides.com User manual Electric wheelchair Troya Troya PLUS Troya PLUS ULTRA...
  • Seite 13 8. More functions 8.1. Flip-up armrest 8.2. Foldable footrest 8.3. Height adjustable backrest 9. Charging lithium batteries 10. Technical characteristics 11. Malfunction detection Before using the Troya series electric wheelchair, please read this user manual carefully and save it for future use.
  • Seite 14 EN FR All manuals and user guides at all-guides.com 1. PACKING LIST OF STANDARD WHEELCHAIR Tools Bag 3.1. Accessories Troya: 1 Lithium Battery Troya PLUS: 2 Lithium Batteries Troya PLUS ULTRA: 3 Lithium Batteries Charger 3.2. Joystick 3.3. Wheelchair Controller Host...
  • Seite 15 Electric wheelchair Troya All manuals and user guides at all-guides.com 3. OPEN OR FOLD WHEELCHAIR METHOD 1 to open the wheelchair: To lock METHOD 2 to open the wheelchair: To lock Fold the wheelchair: To unlock...
  • Seite 16 Electric wheelchair Troya EN FR All manuals and user guides at all-guides.com 4. ELECTRICAL PRINCIPLE DIAGRAM Controller - Joystick Controller - Host Left Motor Right Motor Lithium Batteries 5. INSTALL JOYSTICK AND CONNECT...
  • Seite 17 Electric wheelchair Troya All manuals and user guides at all-guides.com 6. INSTALL BATTERIES AND REMOVE INSTALL REMOVE 7. DRIVE AND CONTROLLER; TURN ON OR TURN OFF Types of controllers Switch to Driving mode Standard controller K-X1 controller with LCD Manual...
  • Seite 18 Electric wheelchair Troya EN FR All manuals and user guides at all-guides.com 7.1. FUNCTION INSTRUCTIONS OF STANDARD BRUSHLESS CONTROLLER Battery energy indicator light Power button Speed indicator light Speed + Speed – Buzzer Rocker (or Joystick) 7.2. FUNCTION INSTRUCTIONS OF K-X1...
  • Seite 19 Electric wheelchair Troya All manuals and user guides at all-guides.com 8. MORE FUNCTIONS 8.1. FLIP-UP ARMREST Unlock Lock 8.2. FOLDABLE FOOTREST 8.3. HEIGHT ADJUSTABLE BACKREST...
  • Seite 20 Electric wheelchair Troya EN FR All manuals and user guides at all-guides.com 9. CHARGING LITHIUM BATTERIES Charging time usually is 2-8 hours. METHOD 1 to charge by joystick: METHOD 2 to charge by cable (Directly charge for lithium batteries): Indicator light of Charger: Red light on: Power on, disconnect the batteries.
  • Seite 21 Electric wheelchair Troya All manuals and user guides at all-guides.com 10. TECHNICAL CHARACTERISTICS PARAMETERS 250W*2, DC24V Brushless motor 8.5 km/h Max. speed ≤ 1.0 m Braking distance 15º Max. grade ability 85 cm Turning radius 12 inch / Max air pressure 2,5 bar...
  • Seite 22 Electric wheelchair Troya All manuals and user guides at all-guides.com 11. MALFUNCTION DETECTION Judge malfunction according to twinkling of speed indicator light. Speed indicator light Trouble shooting Malfunction description denote malfunction Left motor hall malfunctioning 1. Check left motor hall is damaged or not;...
  • Seite 23 All manuals and user guides at all-guides.com Mode d’emploi Fauteuil roulant électrique Troya Troya PLUS Troya PLUS ULTRA...
  • Seite 24 8.1. Accoudoir relevable 8.2. Repose-pieds pliable 8.3. Dossier réglable en hauteur 9. Chargement des batteries au lithium 10. Caractéristiques techniques 11. Guide pratique pour les défauts les plus courants Avant d’utiliser le fauteuil roulant électrique Troya, lisez attentivement ces instructions.
  • Seite 25 All manuals and user guides at all-guides.com 1. LISTE D'EMBALLAGE DU FAUTEUIL ROULANT STANDARD Sac à outils 3.1. Troya: 1 batterie au lithium d'accessoires Troya PLUS: 2 batteries au lithium Troya PLUS ULTRA: 3 batteries au lithium Chargeur 3.2. Joystick 3.3.
  • Seite 26 Fauteuil roulant électrique Troya All manuals and user guides at all-guides.com 3. FAUTEUIL ROULANT OUVERT OU PLIABLE MÉTHODE 1 pour ouvrir le fauteuil roulant: Veuillez bloquer MÉTHODE 2 pour ouvrir le fauteuil roulant: Veuillez bloquer Rabattre le fauteuil roulant: Veuillez débloquer...
  • Seite 27 Fauteuil roulant électrique Troya EN FR All manuals and user guides at all-guides.com 4. SCHÉMA DE PRINCIPE ÉLECTRIQUE Contrôleur - Joystick Contrôleur - Hôte Moteur gauche Moteur droit Batteries au lithium 5. INSTALLER LE JOYSTICK ET LE CONNECTER...
  • Seite 28 Fauteuil roulant électrique Troya All manuals and user guides at all-guides.com 6. INSTALLER LES PILES ET LES RETIRER INSTALLER les piles au lithium: RETIRER les piles au lithium: 7. LE VARIATEUR ET LE CONTRÔLEUR S'ALLUMENT OU S'ÉTEIGNENT Types de contrôleurs Changer de mode de conduite Régulateur standard...
  • Seite 29 Fauteuil roulant électrique Troya EN FR All manuals and user guides at all-guides.com 7.1. INSTRUCTIONS DE FONCTIONNEMENT DU RÉGULATEUR BRUSHLESS STANDARD Témoin lumineux d'énergie Bouton d'alimentation Témoin de vitesse Vitesse + Vitesse - Buzzer Bascule (ou Joystick) 7.2. INSTRUCTIONS DE FONCTIONNEMENT DU CONTRÔLEUR K-X1 BRUSHLESS AVEC LCD...
  • Seite 30 Fauteuil roulant électrique Troya All manuals and user guides at all-guides.com 8. AUTRES FONCTIONS 8.1. ACCOUDOIR RELEVABLE Déverrouiller Verrou 8.2. REPOSE-PIEDS PLIABLE 8.3. DOSSIER RÉGLABLE EN HAUTEUR...
  • Seite 31 Fauteuil roulant électrique Troya EN FR All manuals and user guides at all-guides.com 9. CHARGEMENT DES BATTERIES AU LITHIUM Le temps de chargement est généralement de 2 à 8 heures. MÉTHODE 1 pour charger par joystick: MÉTHODE 2 pour charger par câble (Charge directe pour batteries au lithium): Témoin lumineux du chargeur:...
  • Seite 32 Fauteuil roulant électrique Troya All manuals and user guides at all-guides.com 10. CARACTÉRISTIQUES TECHNIQUES PARAMÈTRES 250W*2, DC24V Moteur sans balais 8.5 km/h Vitesse maximum ≤ 1.0 m Distance de freinage 15º Capacité de pente maximale 85 cm Rayon de braquage 30.48 cm /...
  • Seite 33 Fauteuil roulant électrique Troya All manuals and user guides at all-guides.com 11. GUIDE PRATIQUE POUR LES DÉFAUTS LES PLUS COURANTS Vous pouvez identifier le type d'incident grâce aux voyants clignotants de l'indicateur de vitesse. Voyants lumineux de Solution Description du défaut l’indicateur de vitesse...
  • Seite 34 All manuals and user guides at all-guides.com Manuale di istruzioni Sedia a rotelle elettrica Troya Troya PLUS Troya PLUS ULTRA...
  • Seite 35 8.1. Bracciolo reclinabile 8.2. Poggiapiedi pieghevole 8.3. Schienale regolabile in altezza 9. Ricarica delle batterie al litio 10. Caratteristiche tecniche 11. Soluzioni per i guasti più comuni Prima di utilizzare la sedia a rotelle elettrica Troya, leggere attentamente queste istruzioni.
  • Seite 36 All manuals and user guides at all-guides.com 1. ELENCO COMPONENTI DELLA SEDIA A ROTELLE Borsa degli 3.1. strumenti Borsa Troya: 1 batterie al litio accessori Troya PLUS: 2 batterie al litio Troya PLUS ULTRA: 3 batterie al litio Caricabatterie 3.2. Joystick 3.3. Sistema centrale Manuale di...
  • Seite 37 Sedia a rotelle elettrica Troya All manuals and user guides at all-guides.com 3. SEDIA A ROTELLE APERTA O PIEGATA METODO 1 per aprire la sedia a rotelle: Per bloccare METODO 2 per aprire la sedia a rotelle: Per bloccare Piegare la sedia a rotelle:...
  • Seite 38 Sedia a rotelle elettrica Troya EN FR All manuals and user guides at all-guides.com 4. SCHEMA COMANDO ELETTRICO Comandi - Joystick Comandi Motore sinistro Motore destro Batterie al litio 5. INSTALLARE IL JOYSTICK E COLLEGARE...
  • Seite 39 Sedia a rotelle elettrica Troya All manuals and user guides at all-guides.com INSTALLARE LE BATTERIE E RIMUOVERLE INSTALLARE le batterie al litio: RIMUOVERE le batterie al litio: 7. AZIONARE E CONTROLLARE LA SEDIA; ACCENSIONE E SPEGNIMENTO Cambiare la modalità di guida...
  • Seite 40 Sedia a rotelle elettrica Troya EN FR All manuals and user guides at all-guides.com 7.1. DESCRIZIONE DEI PULSANTI DEL TELECOMANDO STANDARD Spia luminosa del livello di batteria Pulsante di accensione Spia indicatore di velocità Velocità + Velocità - Cicalino Comandi (o Joystick) 7.2.
  • Seite 41 Sedia a rotelle elettrica Troya All manuals and user guides at all-guides.com 8. ALTRE FUNZIONI 8.1. BRACCIOLO RECLINABILE Sbloccare Blocco 8.2. POGGIAPIEDI PIEGHEVOLE 8.3. SCHIENALE REGOLABILE IN ALTEZZA...
  • Seite 42 Sedia a rotelle elettrica Troya EN FR All manuals and user guides at all-guides.com 9. RICARICA DELLE BATTERIE AL LITIO Il tempo di ricarica è di solitamente tra di 2-8 ore. METODO 1 per caricare con il joystick: METODO 2 per caricare via cavo (carica diretta per batteria al litio):...
  • Seite 43 Sedia a rotelle elettrica Troya All manuals and user guides at all-guides.com 10. CARATTERISTICHE TECNICHE PARAMETRI 250W*2, DC24V Motore brushless 8.5 km/h Velocità massima ≤ 1.0 m Distanza di frenata 15º Capacità massima del grado 85 cm Raggio di sterzata...
  • Seite 44 All manuals and user guides at all-guides.com Gebrauchsanweisung Elektrorollstuhl Troya Troya PLUS Troya PLUS ULTRA...
  • Seite 45 Sedia a rotelle elettrica Troya All manuals and user guides at all-guides.com 11. SOLUZIONI PER I GUASTI PIÙ COMUNI È possibile sapere di quale tipo di problema si tratti, osservando le luci lampeggianti sull'indicatore di velocità. Luci sull'indicatore La soluzione Descrizione del guasto velocità...
  • Seite 46 7.2. Funktionsanleitung der bürstenlosen Steuerung K-X1 mit LCD-Anzeige 8. Weitere Funktionen 8.1. Klappbare Armlehne 8.2. Zusammenklappbare Fußstütze 8.3. Höhenverstellbare Rückenlehne 9. Laden der Lithium-Batterien 10. Technische Merkmale 11. Störungserkennung Lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Troya Elektrorollstuhl benutzen.
  • Seite 47 EN FR All manuals and user guides at all-guides.com 1. PACKLISTE DER STANDARDROLLSTÜHLE Werkzeugtasche 3.1. Troya: 1 Lithium-Batterie Zubehörtasche Troya PLUS: 2 Lithium- Batterien Troya PLUS ULTRA: 3 Lithium- Batterien Ladegerät 3.2. Joystick 3.3. Rollstuhl Controller Einfaches Host (montiert) Benutzerhandbuch 2.
  • Seite 48 Elektrorollstuhl Troya All manuals and user guides at all-guides.com 3. ROLLSTUHL ÖFFNEN ODER FALTEN VERFAHREN 1 zum Öffnen des Rollstuhls: Sie die Sperre VERFAHREN 2 zum Öffnen des Rollstuhls: Sie die Sperre Falten Sie den Rollstuhl zusammen: Bitte beachten Sie, dass Sie die Sperre aufheben müssen.
  • Seite 49 Elektrorollstuhl Troya EN FR All manuals and user guides at all-guides.com 4. ELEKTRISCHES PRINZIPSCHEMA Steuerung - Joystick Controller - Host Linker Motor Rechter Motor Lithium-Batterien 5. JOYSTICK INSTALLIEREN UND ANSCHLIESSEN...
  • Seite 50 Elektrorollstuhl Troya All manuals and user guides at all-guides.com 6. BATTERIEN EINSETZEN UND ENTFERNEN INSTALLIEREN die Lithium-Batterien: ENTFERNEN die Lithium-Batterien: 7. ANTRIEB UND STEUERUNG; EIN- ODER AUSSCHALTEN Arten von Controllern In den Fahrmodus Standardsteuerung K-X1 Controller mit LCD-Anzeige Handbuch Antrieb Der Handbuch Modus (M) ermöglicht es...
  • Seite 51 Elektrorollstuhl Troya EN FR All manuals and user guides at all-guides.com 7.1. FUNKTIONSANWEISUNGEN DER BÜRSTENLOSEN STANDARDSTEUERUNG Batterieenergieanzeigeleuchte Netzschalter Geschwindigkeitsanzeigeleuchte Geschwindigkeit + Geschwindigkeit - Summer Wippe (oder Joystick) 7.2. FUNKTIONSANLEITUNG DER BÜRSTENLOSEN STEUERUNG K-X1 MIT LCD-ANZEIGE Elektrische Menge Geschwindigkeitsbegrenzung der Batterie...
  • Seite 52 Elektrorollstuhl Troya All manuals and user guides at all-guides.com 8. WEITERE FUNKTIONEN 8.1. KLAPPBARE ARMLEHNE Freischalten Sperren 8.2. ZUSAMMENKLAPPBARE FUSSSTÜTZE 8.3. HÖHENVERSTELLBARE RÜCKENLEHNE...
  • Seite 53 Elektrorollstuhl Troya EN FR All manuals and user guides at all-guides.com 9. LADEN DER LITHIUM-BATTERIEN Ladezeit beträgt in der Regel 2-8 Stunden. VERFAHREN 1 zum Laden per Joystick: VERFAHREN 2 zum Laden über Kabel (Direktes Laden für Lithium-Batterien): Anzeigeleuchte des Ladegeräts: Rotes Licht an: Einschalten, Trennen mit die Batterien.
  • Seite 54 Elektrorollstuhl Troya All manuals and user guides at all-guides.com 10. TECHNISCHE MERKMALE PARAMETER 250W*2, DC24V Bürstenloser Motor 8.5 km/h Max. Geschwindigkeit ≤ 1.0 m Bremsweg 15º Max. Schwierigkeitsgrad 85 cm Wenderadius 12 Zoll / Maximaler Luftdruck 2,5 bar Hinterrad 8 Zoll Vorderrad 24.8 kg...
  • Seite 55 Elektrorollstuhl Troya All manuals and user guides at all-guides.com 11. STÖRUNGSERKENNUNG Beurteilen Sie eine Fehlfunktion entsprechend dem Blinken der Geschwindigkeitsanzeige. Die Geschwindigkeitsanzei- Störungsbeschreibung Störungsbehebung ge zeigt eine Fehlfunktion an Fehlfunktion der linken 1. Überprüfen Sie, ob die linke Motorhalle beschädigt ist oder nicht;...
  • Seite 56 All manuals and user guides at all-guides.com Manual de instruções Cadeira de rodas elétrica Troya Troya PLUS Troya PLUS ULTRA...
  • Seite 57 8.2. Apoio para os pés dobrável 8.3. Encosto ajustável em altura 9. Carregamento das baterias de lítio 10. Características tecnicas 11. Soluções para os falhos mais comuns Antes de usar a cadeira de rodas elétrica Troya, leia atentamente estas instruções.
  • Seite 58 1. LISTA DA EMBALAGEM DA CADEIRA DE RODAS PADRÃO Bolsa de 3.1. ferramentas Bolsa de Troya: 1 bateria de lítio Acessórios Troya PLUS: 2 baterias de lítio Troya PLUS ULTRA: 3 baterias de lítio Carregador 3.2. Joystick 3.3. Cadeira de rodas...
  • Seite 59 Cadeira de rodas elétrica Troya All manuals and user guides at all-guides.com 3. CADEIRA DE RODAS ABERTA OU DOBRÁVEL MÉTODO 1 para abrir a cadeira de rodas: Bloqueio MÉTODO 2 para abrir a cadeira de rodas: Bloqueio Dobre a cadeira de rodas:...
  • Seite 60 Cadeira de rodas elétrica Troya EN FR All manuals and user guides at all-guides.com 4. ESQUEMA DE PRINCÍPIOS ELÉTRICOS Controlador - Joystick Sistema principal Motor esquerdo Motor direito Baterias de lítio 5. INSTALAR O JOYSTICK E CONECTAR...
  • Seite 61 Cadeira de rodas elétrica Troya All manuals and user guides at all-guides.com 6. INSTALAR AS BATERIAS E REMOVER INSTALAR as baterias de lítio: REMOVER as baterias de lítio: 7. ACIONAMENTO E CONTROLADOR; LIGAR OU DESLIGAR Mudar para o modo de condução Tipos de controladores Controlador padrão...
  • Seite 62 Cadeira de rodas elétrica Troya EN FR All manuals and user guides at all-guides.com 7.1. DESCRIÇÃO DOS BOTÕES DO CONTROLADOR Luz indicadora de energia da bateria Botão de ligar/desligar Luz indicadora de velocidade Velocidade + Velocidade - Buzina Rocker (ou Joystick) 7.2.
  • Seite 63 Cadeira de rodas elétrica Troya All manuals and user guides at all-guides.com 8. MAIS FUNÇÕES 8.1. APOIO DE BRAÇO Desbloquear Bloqueio 8.2. APOIO PARA OS PÉS DOBRÁVEL 8.3. ENCOSTO AJUSTÁVEL EM ALTURA...
  • Seite 64 Cadeira de rodas elétrica Troya EN FR All manuals and user guides at all-guides.com 9. CARREGAMENTO DAS BATERIAS DE LÍTIO O tempo de carregamento normalmente é de 2-8 horas. MÉTODO 1 para carregar por joystick: MÉTODO 2 para carregar por cabo (carregamento direto para baterias de lítio):...
  • Seite 65 Cadeira de rodas elétrica Troya All manuals and user guides at all-guides.com 10. CARACTERÍSTICAS TECNICAS PARÂMETROS 250W*2, DC24V Motor sem escovas 8.5 km/h Velocidade máxima ≤ 1.0 m Distância de travagem 15º Habilidade máx. do grau 85 cm Raio de viragem 30.48 cm / Pressão máxima de ar 2,5 bar...
  • Seite 66 Cadeira de rodas elétrica Troya All manuals and user guides at all-guides.com 11. SOLUÇÕES PARA OS FALHOS MAIS COMUNS Será capaz de saber qual é o tipo de incidência graças ao piscar das luzes do indicador de velocidade. As luzes do indicador de Descrição do falho...
