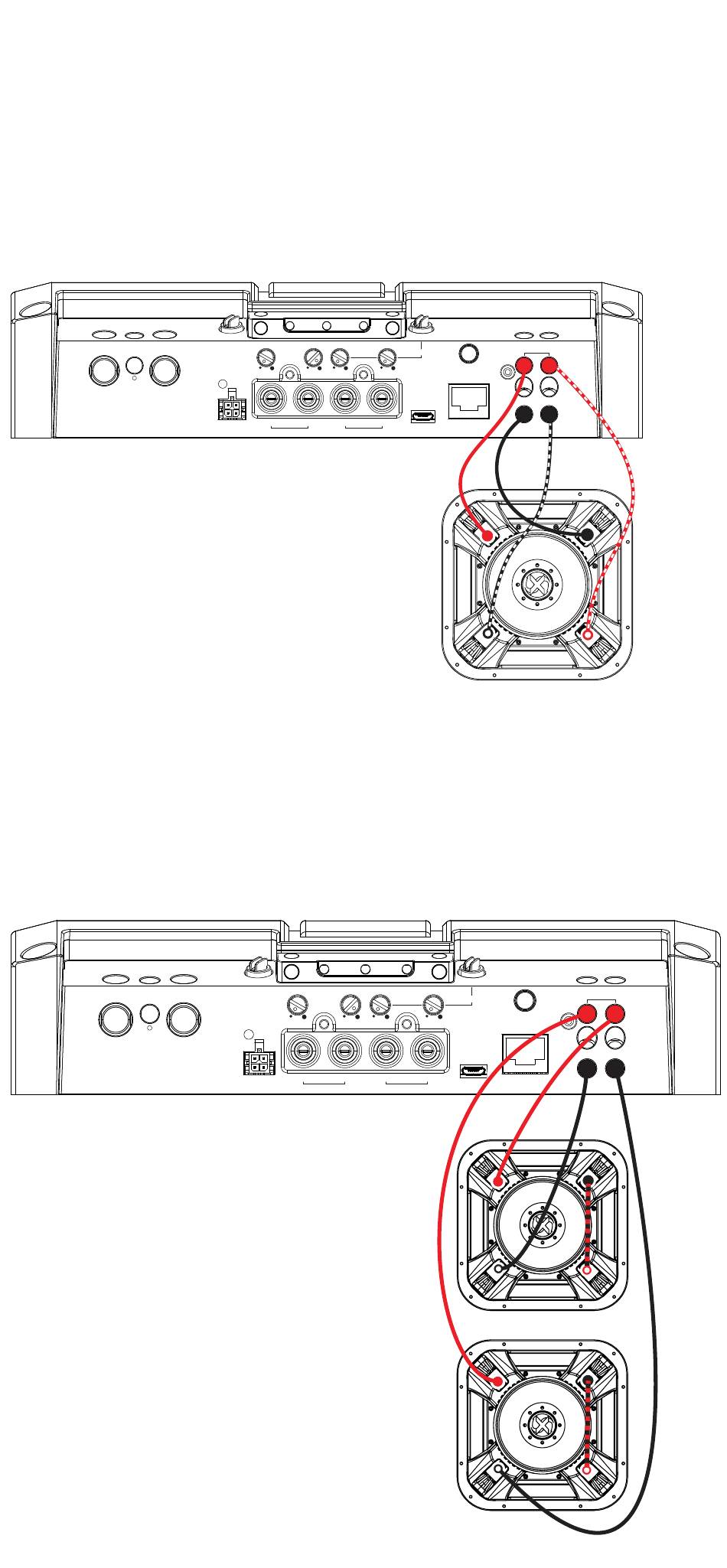

Subwoofer-Verkabelung
Einzelner 2 Ω Dual Voice Coil
L7X Subwoofer, parallel geschaltet.
Die Endimpedanz der Last muss
mindestens 1 Ω betragen.
GND REM
Doppelter 1 Ω Dual Voice Coil L7X
Subwoofer, in Serie/Parallel geschaltet.
Die Endimpedanz der Last muss
mindestens 1 Ω betragen.
GND REM
