WC MULTIFUNZIONE

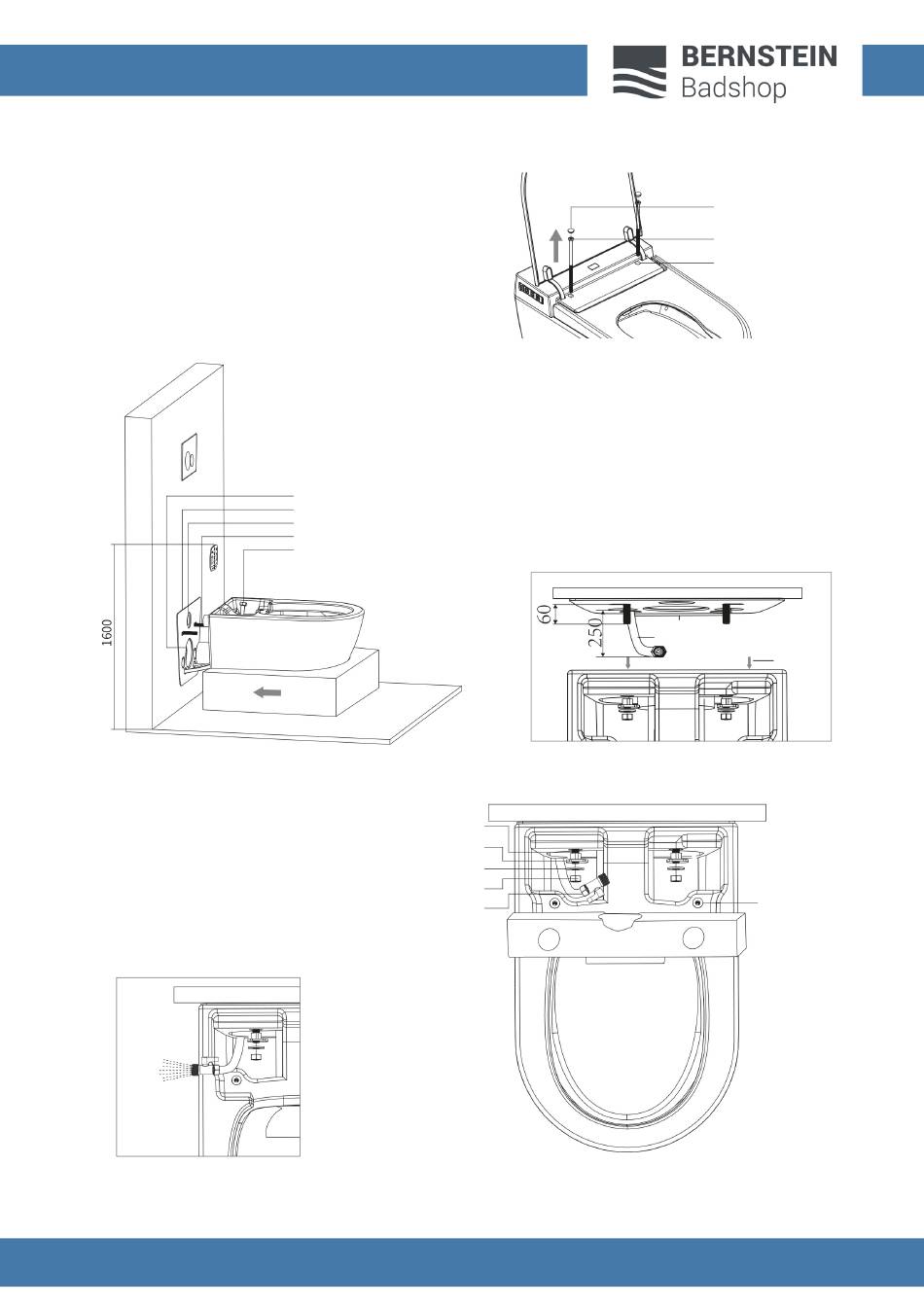

3. Aprire il coperchio del WC.
Togliere i tappi di copertura dalla staffa del
sedile e svitare le viti. Sollevare l´unità superiore,
inclusi il sedile e il coperchio, e appoggiarla su
una superficie pulita insieme alle viti.
5. Mantenere il prodotto in posizione
orizzontale con l´aiuto di una livella.
Inserire il tappo di plastica e lo
zoccolo inossidabile nell´asta a vite
e avvitare la madrevite.
Schiacciare il tasto del risciacquo,
per svuo.
540 / 540 560 / 560
Pro -
4. Introdurre il tubo di scarico dell´acqua nel lato
Apertura di scarico
Pannello fonoisolante
Apertura di risciacquo
Asta filettata
Tubo di scarico
Asta filettata
Tappo di plastica
Disco in acciaio
Madrevite
Tubo di scarico
Pro
posteriore del WC e regolare la posizione in modo
tale che le aperture di risciacquo e di scarico siano
al posto giusto. Spingere il vaso contro la parete
nella direzione della freccia fino allo scatto.
Pannello fonoisolante
Tubo di scarico
Livella
Tappo di protezione
Vite
Staffa
Filettatura di
montaggio
