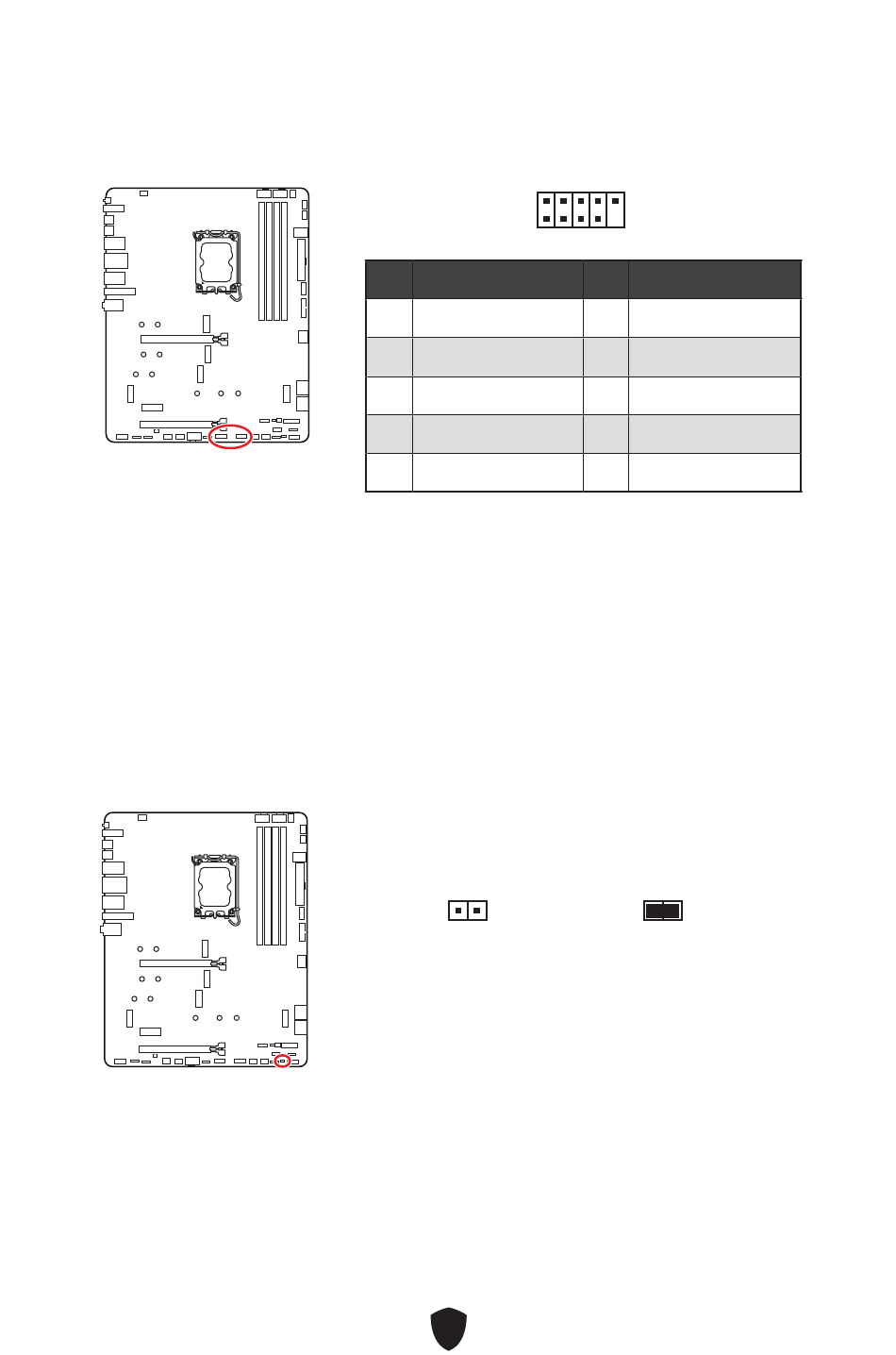

JUSB1~2: USB 2.0 Anschlüsse
Diese Anschlüsse ermöglichen die Verbindung von Frontpanel-USB-Anschlüssen mit
einer Geschwindigkeit von bis zu 480 Mbit/s.
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
●
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu
Schäden kommen.
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren
●
Sie bitte die MSI® Center-Dienstprogramm.
JBAT1: Clear CMOS Steckbrücke (Reset BIOS)
Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung
durch eine Batterie auf dem Motherboard versorgt, um die Daten der
Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen,
müssen Sie die Steckbrücke für kurze Zeit umsetzen.
Rücksetzen des BIOS auf Standardwerte
1. Schalten Sie den Computer ab und ziehen Sie den Netzstecker aus der Steckdose.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden zu aktivieren.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose und schalten Sie den
Computer ein.
2
1
Pin
Signal Name
1
VCC
3
USB0-
5
USB0+
7
Ground
9
No Pin
Daten
beibehalten
(Standardwert)
49
10
9
Pin
Signal Name
2
VCC
4
USB1-
6
USB1+
8
Ground
10
NC
CMOS-Daten
löschen/ Reset
des BIOS
