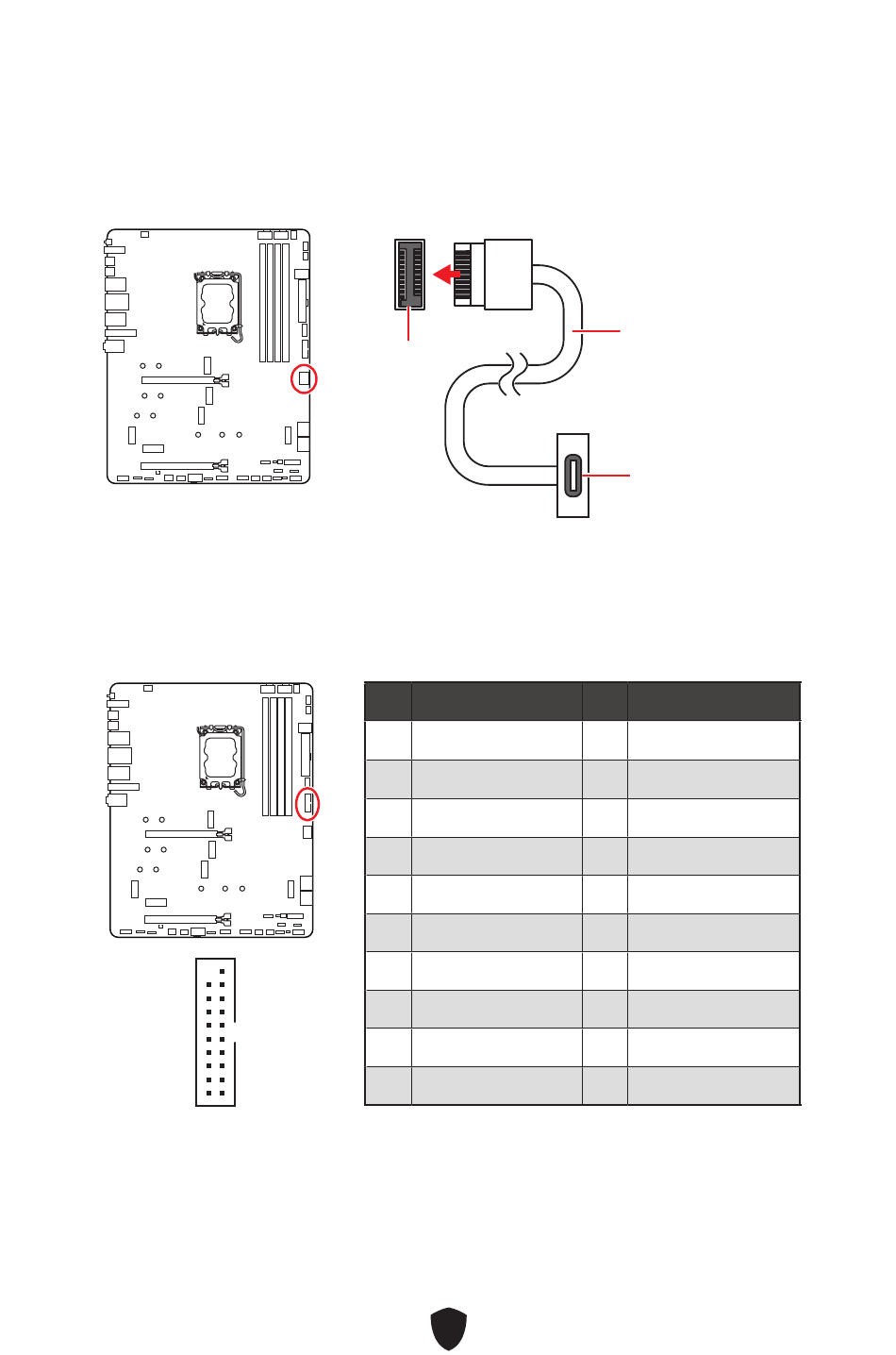

JUSBC1: USB 20Gbit/s Typ-C Frontplattenanschluss
Dieser USB-Anschluss ermöglicht Ihnen die Verbindung mit dem USB Type-C®-
Anschluss auf der Vorderseite und unterstützt Datenübertragungsgeschwindigkeiten
von bis zu 20 Gbit/s. Er verfügt über ein benutzerfreundliches Design, das beim
Anschließen des Kabels die richtige Ausrichtung gewährleistet.
JUSB3: USB 5Gbit/s Anschluss
Diese USB-Anschlüsse ermöglichen Ihnen die Verbindung mit USB-Anschlüssen auf
dem Gehäusepanel und unterstützen Datenübertragungsgeschwindigkeiten von bis zu
5 Gbit/s.
20
1
11
10
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit „Stromführende Leitung " und „Erdleitung "
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
JUSBC1
Pin
Signal Name
1
Power
3
USB3_RX_DP
5
USB3_TX_C_DN
7
Ground
9
USB2.0+
11
USB2.0+
13
Ground
15
USB3_TX_C_DN
17
USB3_RX_DP
19
Power
48
USB Typ-C Kabel
USB Typ-C
Anschluss auf dem
Frontpanel
Pin
Signal Name
2
USB3_RX_DN
4
Ground
6
USB3_TX_C_DP
8
USB2.0-
10
Ground
12
USB2.0-
14
USB3_TX_C_DP
16
Ground
18
USB3_RX_DN
20
No Pin
