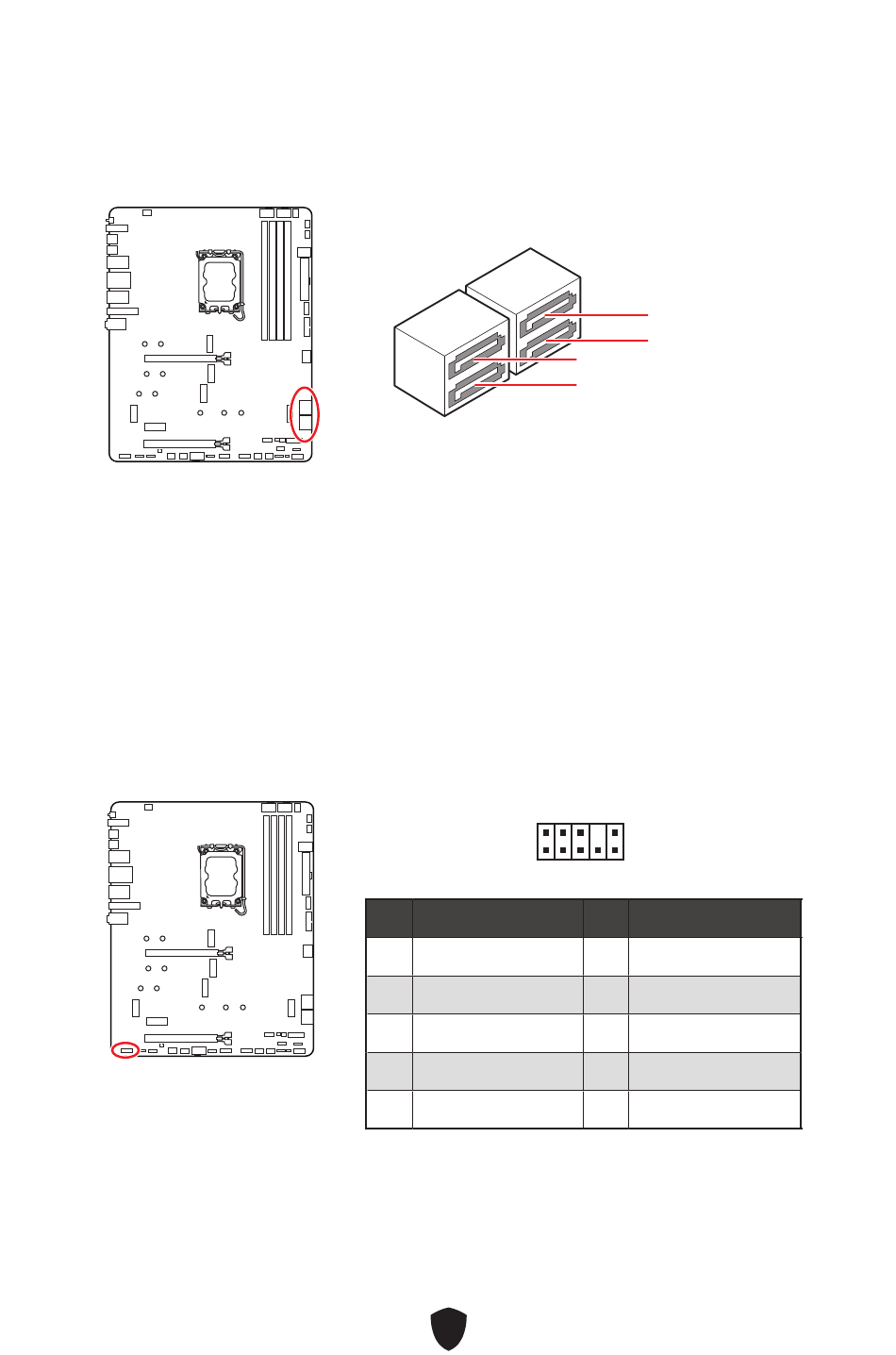

SATA1~4: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
⚠
Wichtig
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge
●
sein.
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
●
flachen Stecker auf dem Motherboard einstecken.
JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
2
1
Pin
Signal Name
1
MIC L
3
MIC R
5
Head Phone R
7
SENSE_SEND
9
Head Phone L
43
SATA_4
SATA_3
SATA_2
SATA_1
10
9
Pin
Signal Name
2
Ground
4
NC
6
MIC Detection
8
No Pin
10
Head Phone Detection
