MSI MPG Serie Benutzerhandbuch
Oled-monitor
Vorschau ausblenden
Andere Handbücher für MPG Serie:
- Bedienungsanleitung (122 Seiten) ,
- Benutzerhandbuch (72 Seiten) ,
- Benutzerhandbuch (35 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für MSI MPG Serie
Inhaltszusammenfassung für MSI MPG Serie

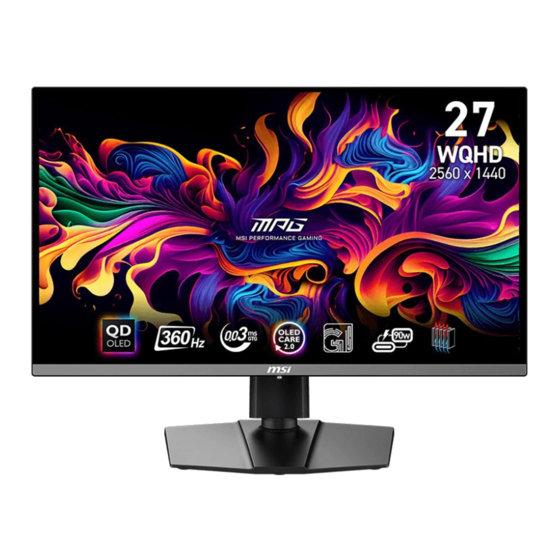

- Seite 1 MPG Serie OLED-Monitor MPG 271QRX QD-OLED (3CD7) MPG 321URX QD-OLED (3DD2) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Image (Bild) ......................17 Input Source (Eingangsquelle) ................17 PIP/PBP (BiB / BnB) ..................... 18 Navi Key (Navigationssteuerung) ................. 19 Setting (Einstellung) ..................... 19 MSI OLED Care (MSI-OLED-Pflege) ..............21 Spezifikationen ....................23 Voreingestellte Anzeigemodi ................25 Problemlösung ....................29 Sicherheitshinweise ..................30 TÜV-Zertifizierung ...................32 Zulassungshinweise ..................33... -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang MPG 271QRX QD-OLED Monitor MPG 321URX QD-OLED Dokumentation Kurzanleitung Standfuß... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitornut aus. 2. Schieben Sie die Halterung in Richtung der Aussparung bis sie einrastet. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ MPG 271QRX QD-OLED -5°... - Seite 6 MPG 321URX QD-OLED -5° 15° 110 mm 10° 10° 30° 30° Erste Schritte...
-
Seite 7: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 8 Öffnung zur Kabelführung Makrotaste Aktivieren der OSD-Anwendung. Navi Key (Navi-Key-Taste) Power Button (Ein-/Austaste) Kensington-Schloss Kopfhörerbuchse HDMI™ Anschluss (MPG 271QRX QD-OLED) Unterstützt HDMI™ CEC, 2560x1440@360Hz wie in HDMI™ 2.1 spezifiziert. (MPG 321URX QD-OLED) Unterstützt HDMI™ CEC, 3840x2160@240Hz wie in HDMI™ 2.1 spezifiziert. HDMI™...
- Seite 9 USB Typ-C Anschluss Dieser Anschluss unterstützt den USB Typ-C Stromversorgung alternativen DisplayPort-Modus (DP Alt) und kann Strom bis zu 20V / 4,5A (90W) 5V / 3A (15W) liefern. 9V / 3A (27W) ⚠ 12V / 3A (36W) Wichtig 15V / 3A (45W) Ihre USB-C-Signalquelle und Ihr Kabel 20V / 3,25A (65W) müssen den DisplayPort Alternate Mode...
-
Seite 10: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie das Netzkabel mit dem Monitornetzanschluss. (Abb. A) 4. Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose. (Abb. B) 5. -
Seite 11: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi Key (Navi-Key-Taste) Der Monitor ist mit einem Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü... -
Seite 12: Osd-Menü
OSD-Menü MPG 271QRX QD-OLED MPG 321URX QD-OLED ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nachtsicht) Color Temperature (Farbtemperatur) ∙ ∙ Low Blue Light (Schwaches Blaulicht) Optix Scope (Optix-Umfang) ∙ ∙ Brightness (Helligkeit) PIP/PBP (BiB / BnB) ∙... - Seite 13 G.I. 1. Menüebene 2./3. Menüebene Beschreibung Auto ∙ Mit Auto kann der Monitor automatisch zwischen USB-Eingangsquellen wie Upstream Tastaturen, Mäusen oder anderen USB- Geräten wechseln. Type C ∙ Benutzer können auch den Upstream- Anschluss oder USB Typ-C als einzige USB-Signalquelle festlegen. Smart Crosshair Icon None (Ohne)
-
Seite 14: Gaming
Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode Premium Color (Premium- ∙ Drücken Sie zur Auswahl und Vorschau von (Spielmodus) Farbe) Moduseffekten die Aufwärts- oder Abwärts- Taste. User (Nutzer) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. FPS (Egoshooter) Racing (Rennen) Night Vision... - Seite 15 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top (Oben ∙ Drücken Sie nach Einstellung der Zeit die OK- (Alarmuhr) (Position) links) Taste zum Aktivieren des Timers. ∙ Nach einem Stromausfall muss der Benutzer Right Top seine voreingestellte Alarmuhr erneut manuell (Oben rechts) einstellen.
-
Seite 16: Professional (Professionell)
Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Profi- Eco (Öko) ∙ Drücken Sie zur Auswahl und Vorschau von Modus) Moduseffekten die Aufwärts- oder Abwärts-Taste. User (Nutzer) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Anti-Blue (Anti-Blau) ∙... -
Seite 17: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern. -
Seite 18: Pip/Pbp (Bib / Bnb)
PIP/PBP (BiB / BnB) 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ∙ BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer Videoquellen PIP (BiB) Source HDMI™ 1 an einem Bildschirm. Entweder wird ein (Quelle) Programm im Vollbildmodus oder es werden HDMI™... -
Seite 19: Navi Key (Navigationssteuerung)
Navi Key (Navigationssteuerung) 1. Menüebene 2. Menüebene Beschreibung Up (Aufwärts) OFF (Aus) ∙ Alle Navigationssteuerung-Elemente können über das OSD-Menü angepasst werden. Down (Abwärts) Brightness (Helligkeit) Left (Links) Game Mode (Spielmodus) Right (Rechts) Smart Crosshair Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) PIP/PBP Mode (BiB- / BnB- Modus) Refresh Rate (Bildfrequenz) - Seite 20 Zeitüberschreitung) jedem beliebigen Modus anpassen. RGB LED OFF (Aus) ∙ Benutzer können die RGB-LED auf „Ein“ oder „Aus“ einstellen. MSI - Mystic Light RGB-Helligkeit Power Button (Ein-/ OFF (Aus) ∙ Bei der Einstellung „Aus“ können Benutzer Austaste) die Ein-/Austaste drücken, um den Monitor auszuschalten.
-
Seite 21: Msi Oled Care (Msi-Oled-Pflege)
MSI OLED Care (MSI-OLED-Pflege) 1. Menüebene 2./3. Menüebene Beschreibung Pixel Shift Slow (Langsam) ∙ Die Pixelverschiebung verschiebt die Pixel Ihres (Pixelverschiebung) Bildschirms in regelmäßigen Abständen, um die Normal Möglichkeit des Einbrennens oder der Retention des Bildes zu verringern. Fast (Schnell) Panel Protect (Bildschirmschutz) ∙... - Seite 22 ∙ Der Reduzierungseffekt hängt von der Einstellung Helligkeit/DisplayHDR ab. OLED Panel Info. (OLED-Bildschirm-Info) ∙ Dieses Feld zeigt die Informationen von MSI OLED Care an. * HDMI™ VRR (Variable Bildwiederholfrequenz) synchronisiert sich mit Adaptive-Sync (EIN/AUS). Für den VRR EIN/AUS-Status überprüfen Sie bitte Adaptive-Sync.
-
Seite 23: Spezifikationen
Spezifikationen Monitor MPG 271QRX QD-OLED MPG 321URX QD-OLED Größe 26,5 Zoll 31,5 Zoll Krümmung Flach Bildschirmtyp QD-OLED Auflösung 2560x1440 (WQHD) 3840x2160 (UHD) Seitenverhältnis 16:9 ∙ Typischer Standard-Dynamikbereich (SDR) 250 Nits Brightness (Helligkeit) ∙ Spitze des hohen Dynamikbereichs (HDR): 1000 Nits Kontrastverhältnis 1500000:1 Refresh Rate... - Seite 24 Monitor MPG 271QRX QD-OLED MPG 321URX QD-OLED Anpassung (Schwenken) -30° ~ 30° -30° ~ 30° Anpassung (Drehen) -90° ~ 90° -10° ~ 10° Kensington-Schloss ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm •...
-
Seite 25: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. MPG 271QRX QD-OLED Standard Mode Resolution (Standardmodus) Standard (Standard) (Auflösung) HDMI™ USB-C 2560x1440 @60Hz @120Hz @240Hz @360Hz Video-Timing-Auflösung 720P 1080P @60Hz 1080P @120Hz 2160P @30Hz 2160P @60Hz 2160P @120Hz HDMI™... - Seite 26 BiB-Modus 1 (Keine HDR- Resolution Unterstützung) Standard (Standard) (Auflösung) HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB- 1920x1440 @60Hz Vollbild 640x1440 @60Hz BiB-Modus 2/ Anpassen Resolution (Keine HDR-Unterstützung) Standard (Standard) (Auflösung) HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB- 1280x1440 @60Hz Vollbild Bildschirmgröße 16:10 (Keine Resolution HDR-Unterstützung)
- Seite 27 MPG 321URX QD-OLED Standard Mode Resolution (Standardmodus) Standard (Standard) (Auflösung) HDMI™ USB-C 2560x1440 @60Hz @120Hz 3840x2160 @60Hz @120Hz @180Hz @240Hz Video-Timing-Auflösung 720P 1080P @60Hz 1080P @120Hz 2160P @30Hz 2160P @60Hz 2160P @120Hz HDMI™ VRR für PS5 BiB-Modus (Keine HDR- Resolution Unterstützung) Standard (Standard) (Auflösung)
- Seite 28 BiB-Modus 1 (Keine HDR- Resolution Unterstützung) Standard (Standard) (Auflösung) HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB- 960x2160 @60Hz Vollbild 2880x2160 @60Hz BiB-Modus 2/ Anpassen Resolution (Keine HDR-Unterstützung) Standard (Standard) (Auflösung) HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB- 1920x2160 @60Hz Vollbild Bildschirmgröße 16:10 (Keine Resolution HDR-Unterstützung)
-
Seite 29: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 30: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙... - Seite 31 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben verwenden.
-
Seite 32: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 33: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 34: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 35: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
