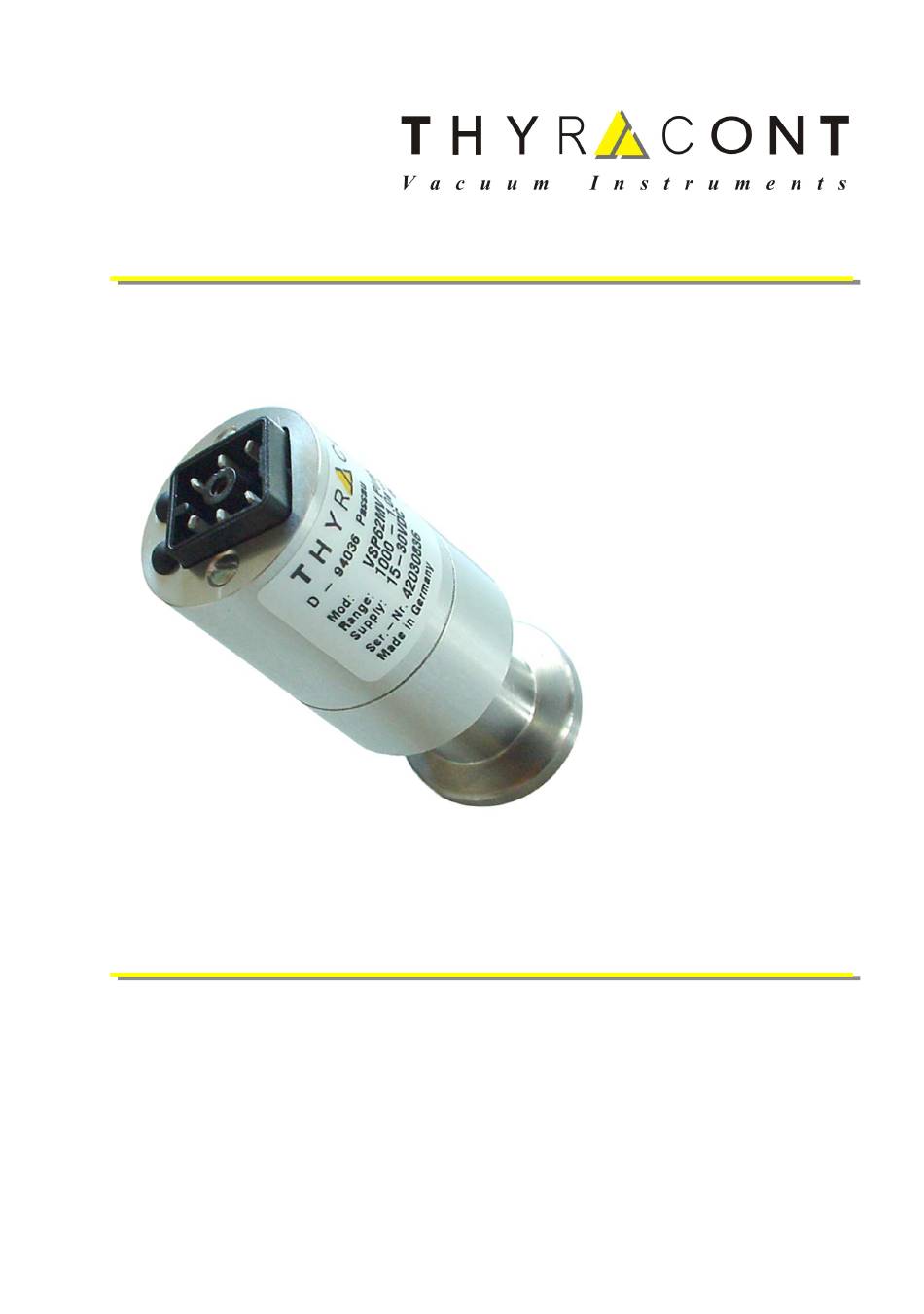

Seite 1 All manuals and user guides at all-guides.com VSP63 Vakuum Messumformer Vacuum Transducer Betriebsanleitung Operating Instructions...
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Inhalt Hinweise für Ihre Sicherheit ............3 Vakuum Messumformer VSP63 ............ 4 Zur Orientierung ................. 4 Lieferumfang ................4 Produktbeschreibung ..............4 Installation ..................6 Hinweise zur Installation ............6 Vakuumanschluss ..............6 Elektrischer Anschluss ...............
Seite 3: Hinweise Für Ihre Sicherheit
Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VSP63 unter Einhaltung der entsprechenden Umgebungsbedingungen; die Schutzart ist IP40, d.h. die Geräte sind geschützt gegen Eindringen von Fremdkörpern Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen Vorschriften und Schutzmaßnahmen...
Seite 4: Vakuum Messumformer Vsp63
Messkabel 6m zum Anschluss an Anzeigegerät VD9, W0606006 Gegenstecker 6polig, gewinkelt, XB0600002 Produktbeschreibung Der Vakuum Messumformer VSP63 dient zur Absolutdruck-Messung im Bereich 1000 – 1,0x10 mbar. Das Gerät kann an ein Thyracont Anzeigegerät angeschlossen oder gemäß Anschlussbelegung mit einer kundeneigenen Spannungsversorgung betrieben werden.
Seite 5 1000 - 1,0x10 mbar. Es darf nur an geeignete und hierfür vorgesehene Komponenten angeschlossen werden. Der Messumformer VSP63 ist ein Gerät der Störklasse A und kann daher im Wohnbereich zu Funkstörungen führen. Nicht bestimmungsgemäße Verwendung Als nicht bestimmungsgemäß gilt der Einsatz zu Zwecken, die von oben genannten abweichen, insbesondere: der Anschluss an Geräte oder Komponenten, die laut ihrer Betriebs-...
Seite 6: Installation
Zu bevorzugen ist der Einbau von oben, d.h. mit nach unten gerichtetem Flansch, damit sich Staub und Kondensat nicht in der Messzelle ansammeln können. Der Messumformer ist in dieser Lage ab Werk justiert ist. Bei anderer Einbaulage ist –ohne Nachjustierung- eine erhöhte Messwertabweichung im Druckbereich oberhalb 20 mbar zu erwarten. VSP63-de-120207...
Seite 7: Elektrischer Anschluss
Elektrischer Anschluss 3.3.1 Anschluss an Thyracont Anzeigegeräte Wird der Messumformer an einem Thyracont Anzeigegerät betrieben, ist ein geeignetes Messkabel zu verwenden (siehe Zubehör). Anschluss des Messumformers niemals mit Spannung führendem Kabel herstellen! Stecker am Messumformer einstecken und mit Schraube sichern.
Seite 8: Kundeneigene Spannungsversorgung
Abschirmung PIN 1 PIN 2 PIN 3 PIN 4 + 15...30VDC PIN 5 PIN 6 Abschirmung (Pin 6) und Speisungserde (Pin5) sind beim Speisegerät mit Erde zu verbinden. Falscher Anschluss oder unzulässige Versorgungsspannung können zu Schäden am Messumformer führen. VSP63-de-120207...
Seite 9: Betrieb
Pulsbetrieb bis zu einem bestimmten Temperatur-Schwellwert aufgeheizt. Die notwendige Aufheizzeit ist ein Maß für den Absolutdruck. Ausgangssignal Das Mess-Signal 1,5 – 8,5 V des VSP63 ist über den gesamten Messbereich von 1,0x10 - 1000 mbar logarithmisch vom Druck abhängig (1V pro Dekade).
Seite 10: Nachjustieren
Zum Justieren zunächst den Gummistopfen über dem Taster "adj" entfernen (1), dann mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel kurz auf den Taster drücken (2). Nach erfolgreicher Justierung gibt der VSP63 8,5V für Atmosphärendruck "1000mbar" bzw. 1,4V für Messbereichsunterschreitung "ur"...
Seite 11: Abgleich Auf Einen Bestimmten Nullpunkt-Referenzwert
Eine Nullpunktjustierung nach Abschnitt 4.2.1 (Tastendruck auf "adj" bei Nulldruck) führt von nun an zum Abgleich auf den eingestellten Nullpunkt- Referenzwert. Gummistopfen wieder einsetzen. Nach Betätigen der Taste "set" ohne weiteren Tastendruck wird für 5s zur Kontrolle der Nullpunkt-Justierwert ausgegeben, es erfolgt keine Justierung. VSP63-de-120207...
Seite 12: Wartung Und Service
Das Gerät ist wartungsfrei. Äußerliche Verschmutzungen können mit einem feuchten Tuch beseitigt werden. Sollte wider Erwarten ein Schaden an Ihrem VSP63 auftreten, senden Sie das Gerät bitte mit einer Kontaminationserklärung zur Reparatur an uns. Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen! Fehlfunktionen des Gerätes, die auf Verschmutzung oder...
Seite 13: Technische Daten
C am Flansch 0 – 10 VDC, Lastwiderstand > 10 Ω Ausgangssignal Messbereich 1,5 – 8,5 VDC, logarithmisch (1V/Dekade) Vakuumanschluss VSP63MV: Kleinflansch DN16 ISO KF VSP63MVSW: DN16KF mit Schlauchanschluss 9,5mm VSP63MVCF: Conflat Flansch DN16 CF Schutzart IP 40 Gewicht 120g VSP63-de-120207...
Seite 14: Konformitätserklärung
All manuals and user guides at all-guides.com Konformitätserklärung VSP63-de-120207...
Seite 15 Installation ..................19 Notes for Installation..............19 Vacuum Connection ..............19 Electrical Connection..............20 3.3.1 Operation With Thyracont Display Unit ......20 3.3.2 Operation With Other Supply And Evaluation Units ..21 Operation ..................22 General ..................22 Adjustment ................23 4.2.1...
Seite 16: Safety Instructions
Comply with all safety instructions and regulations for accident prevention Check regularly that all safety requirements are being complied with Take account of the ambient conditions when installing your VSP63. The protection class is IP 40, which means the unit is protected against penetration of foreign bodies.
Seite 17: Vacuum Transducer Vsp63
Measurement cable 6m for connection to VD9 display unit, W0606006 Counterplug 6pole, 90° bent, XB0600002 Product Description The VSP63 vacuum transducer is measuring total pressure in the range of 1000 - 1,0x10 mbar. The transducer can be connected to Thyracont display and control units or to customer related power supply and evaluation units.
Seite 18 All manuals and user guides at all-guides.com Proper Use The VSP63 serves exclusively to provide total pressure measurements in the range 1000 – 1.0x10 mbar. It may only be connected to components specifically provided for such purpose. The VSP63 is classified in electromagnetic interference class A and therefore can cause radio interference in living quarters.
Seite 19: Installation
An upright orientation with flange to the bottom is to be preferred in order to keep particles and condensates out of the sensor cell. Further the transducer is adjusted in the upright position ex works. Different orientation –without readjustment- will lead to reduced accuracy at pressures above 20 mbar. VSP63-de-120207...
Seite 20: Electrical Connection
Electrical Connection 3.3.1 Operation With Thyracont Display Unit For operation of the transducer with a Thyracont display and control unit a suitable measurement cable must be used (see accessories). Do not connect or disconnect the transducer when the cable is on circuit! Connect the cables plug to the transducer and secure it with the screw.
Seite 21: Operation With Other Supply And Evaluation Units
PIN 1 PIN 2 PIN 3 PIN 4 + 15...30VDC PIN 5 PIN 6 Shield (Pin 6) and supply common (Pin5) must always be grounded in the supply unit. Incorrect connection or inadmissible supply voltage can damage the transducer. VSP63-de-120207...
Seite 22: Operation
Output Signal The output signal 1,5 – 8,5 V of your VSP63 has a logarithmic dependence on pressure over the whole measurement range 1,0x10 - 1000 mbar (1V per pressure decade).
Seite 23: Adjustment
For adjustment first remove the rubber cap from the "adj" button (1), then push the button by means of a screw driver or other suitable tool (2). When successfully adjusted the VSP63 signal output is 8,5V for atmosphere pressure "1000mbar" or 1,4V for underrange "ur" respectively. Insert the rubber cap again.
Seite 24: Adjustment On Zero Reference Pressure
Insert the rubber caps again. When the "set" button is pushed without further action you can check the currently saved zero reference pressure. The transducer then outputs the corresponding voltage for 5s, no adjustment is carried out. VSP63-de-120207...
Seite 25: Maintenance And Service
The unit requires no maintenance. External dirt and soiling can be removed by a damp cloth. Should a defect or damage occur on your VSP63, please send the instrument to us for repair and enclose a decontamination declaration. The unit is not prepared for customer repair! Malfunction of the unit, which is caused by contamination or break of filament is not covered by warranty.
Seite 26: Technical Data
0 – 10 VDC, load > 10 Ω Output Signal range 1.5 – 8.5 VDC, logarithmic (1V/decade) Vacuum Connection VSP63MV: small flange DN16 ISO KF VSP63MVSW: DN16KF with hose nozzle 9,5mm VSP63MVCF: conflat flange DN16 CF Protection Class IP 40 Weight 120g VSP63-de-120207...
Seite 27: Declaration Of Conformity
All manuals and user guides at all-guides.com Declaration of Conformity VSP63-de-120207...
