thyracont VSC42MA4 Betriebsanleitung

Thyracont Vacuum Instruments GmbH
Max-Emanuel-Str. 10, D-94036 Passau
Tel.: ++49/851/95986-0 Fax: -40
Internet: www.thyracont.com; E-Mail: info@thyracont.de

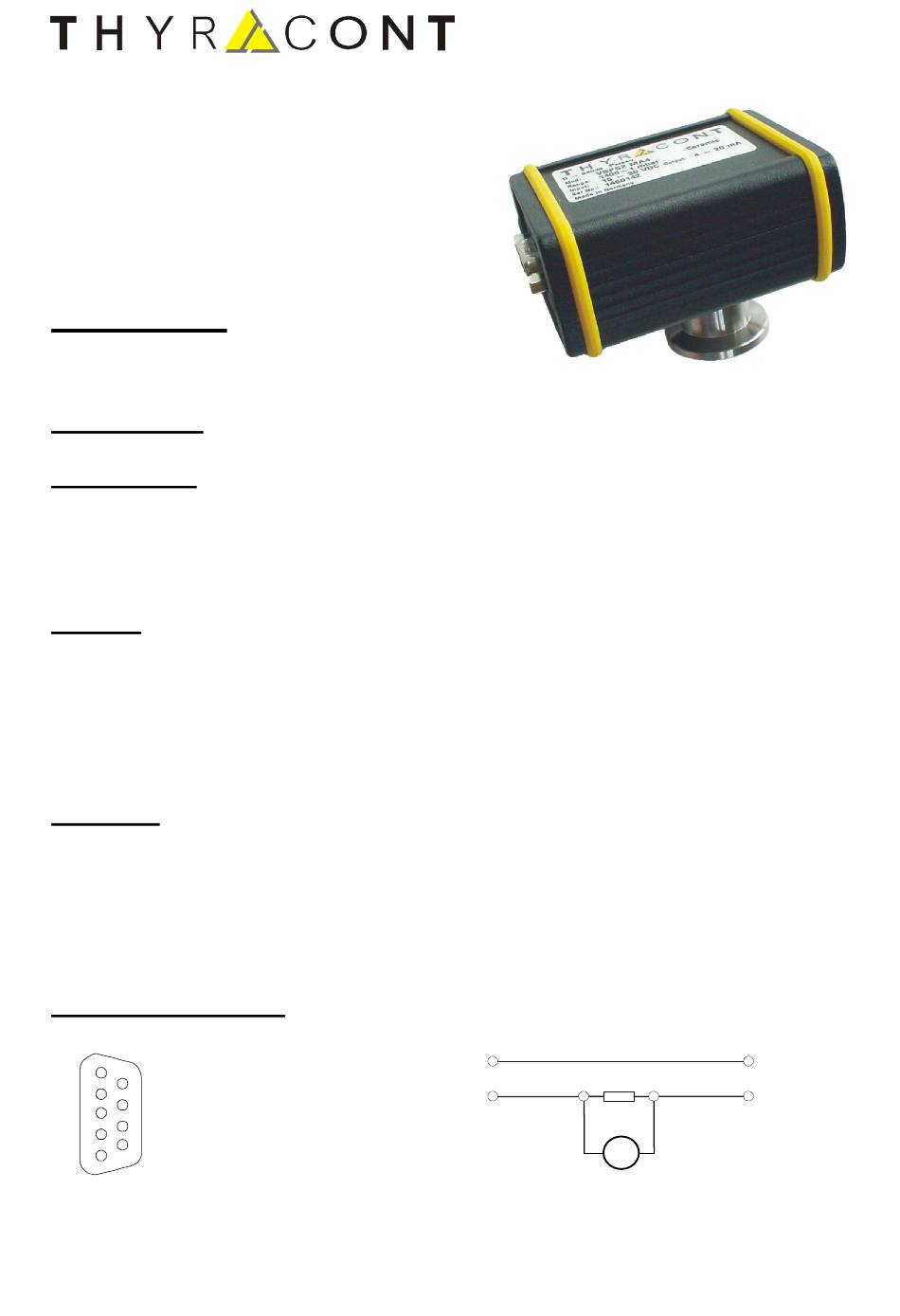

Betriebsanleitung
Vakuum Messumformer
VSC42MA4
Messbereich: 1400 – 1 mbar
Messprinzip:
Der Absolutdruck-Messumformer VSC42 mit temperaturkompensiertem Alumi-
niumoxid-Keramiksensor ist gegen die meisten Chemikalien resistent. Medien-
berührende Stoffe sind Edelstahl (1.4305), Al 2 O 3 und Viton®.
Betrieb:
Der Messumformer wird an ein Thyracont-Messgerät oder gemäß Anschlussbe-
legung mit der Stromversorgung verbunden (Zweileiter!). Über einen Klein-
flansch DN16KF oder über das G ¼"-Innengewinde erfolgt der Anschluss an die
Vakuumkammer.
Die Einstellzeit des Messumformers beträgt ca. 20 ms.
Abgleich:
Ein Nachjustieren des Messumformers auf Atmosphärendruck und Nullpunkt
kann über die zwei Trimmpotentiometer "Span" (Atmosphäre) und "Zero" (Druck
< 0.5 mbar) erfolgen.
Zu beachten ist dabei eine Warmlaufphase von ca. 5 Minuten vor jedem Ab-
gleich.
Anschlussbelegung:
1
6
SubD,
2
7
3
Pin 4:
8
4
Pin 7:
9
5
PIN 7
9pol, weibl.
PIN 4
4-20 mA
9-30 VDC
+ 9...30VDC
GND
R
L
V
