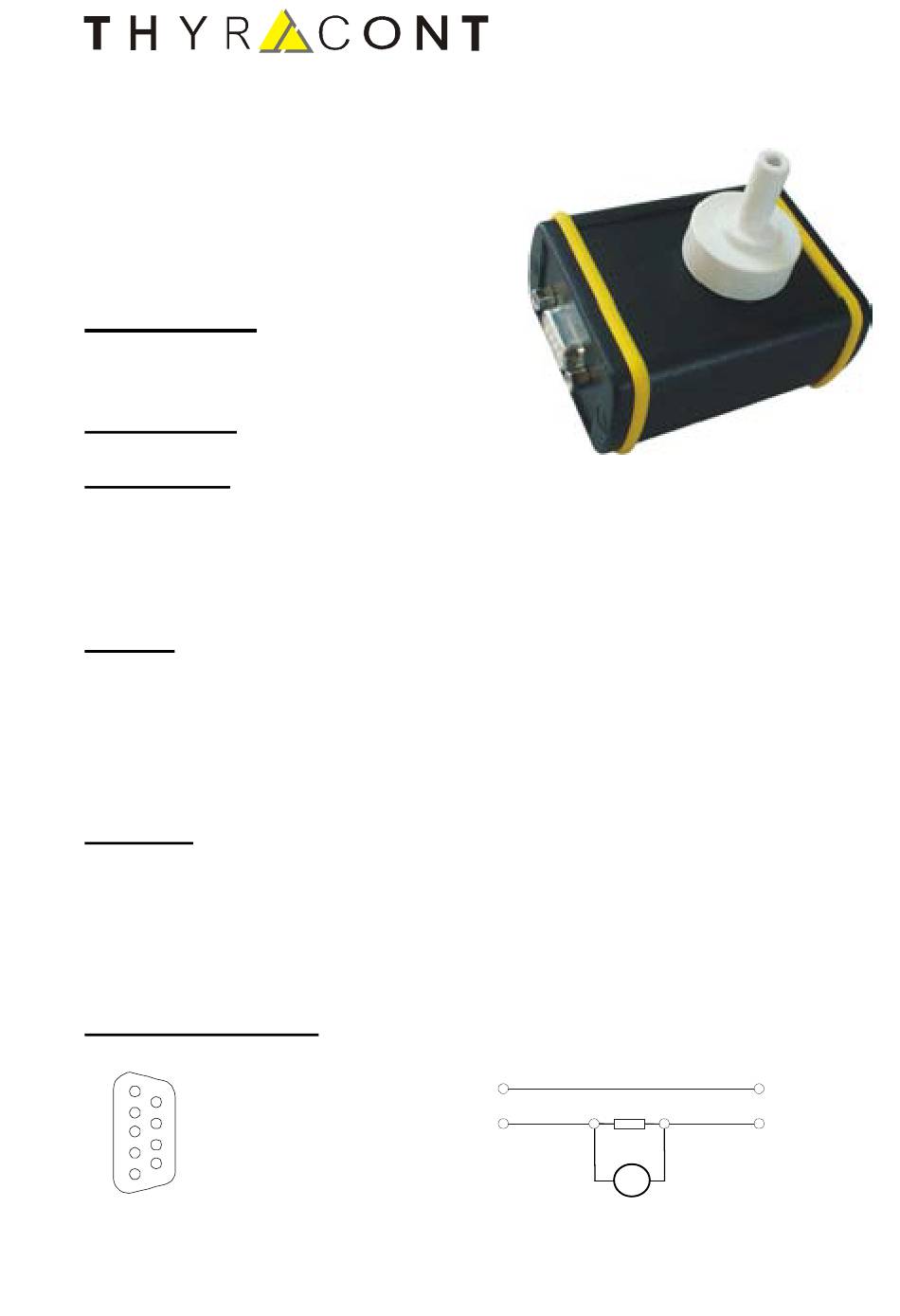

thyracont VSC42CA4 Betriebsanleitung

Thyracont Vacuum Instruments GmbH
Max-Emanuel-Str. 10, D-94036 Passau
Tel.: ++49/851/95986-0 Fax: -40
Internet: www.thyracont.com; E-Mail: info@thyracont.de
Betriebsanleitung
Vakuum Messumformer
VSC42CA4
Messbereich: 1400 – 1 mbar
Messprinzip:
Der Absolutdruck-Messumformer VSC42CA4 mit temperaturkompen-
siertem Aluminiumoxid-Keramiksensor ist gegen die meisten Chemika-
lien resistent. Medienberührende Stoffe sind Al
Kalrez.
Betrieb:
Der Messumformer wird an ein Thyracont-Messgerät oder gemäß An-
schlussbelegung mit der Stromversorgung verbunden (Zweileiter!).
Über eine PTFE Schlauchwelle erfolgt der Anschluss an die Vakuum-
kammer.
Die Einstellzeit des Messumformers beträgt ca. 20 ms.
Abgleich:
Ein Nachjustieren des Messumformers auf Atmosphärendruck und
Nullpunkt kann über die zwei Trimmpotentiometer "Span" (Atmosphä-
re) und "Zero" (Druck < 0.5 mbar) erfolgen.
Zu beachten ist dabei eine Warmlaufphase von ca. 5 Minuten vor je-
dem Abgleich.
Anschlussbelegung:
1
6
SubD,
2
7
3
Pin 4:
8
4
Pin 7:
9
5
PIN 7
9pol, weibl.
PIN 4
4-20 mA
9-30 VDC
O -Keramik, PTFE und
2 3
R
L
V
+ 9...30VDC
GND
