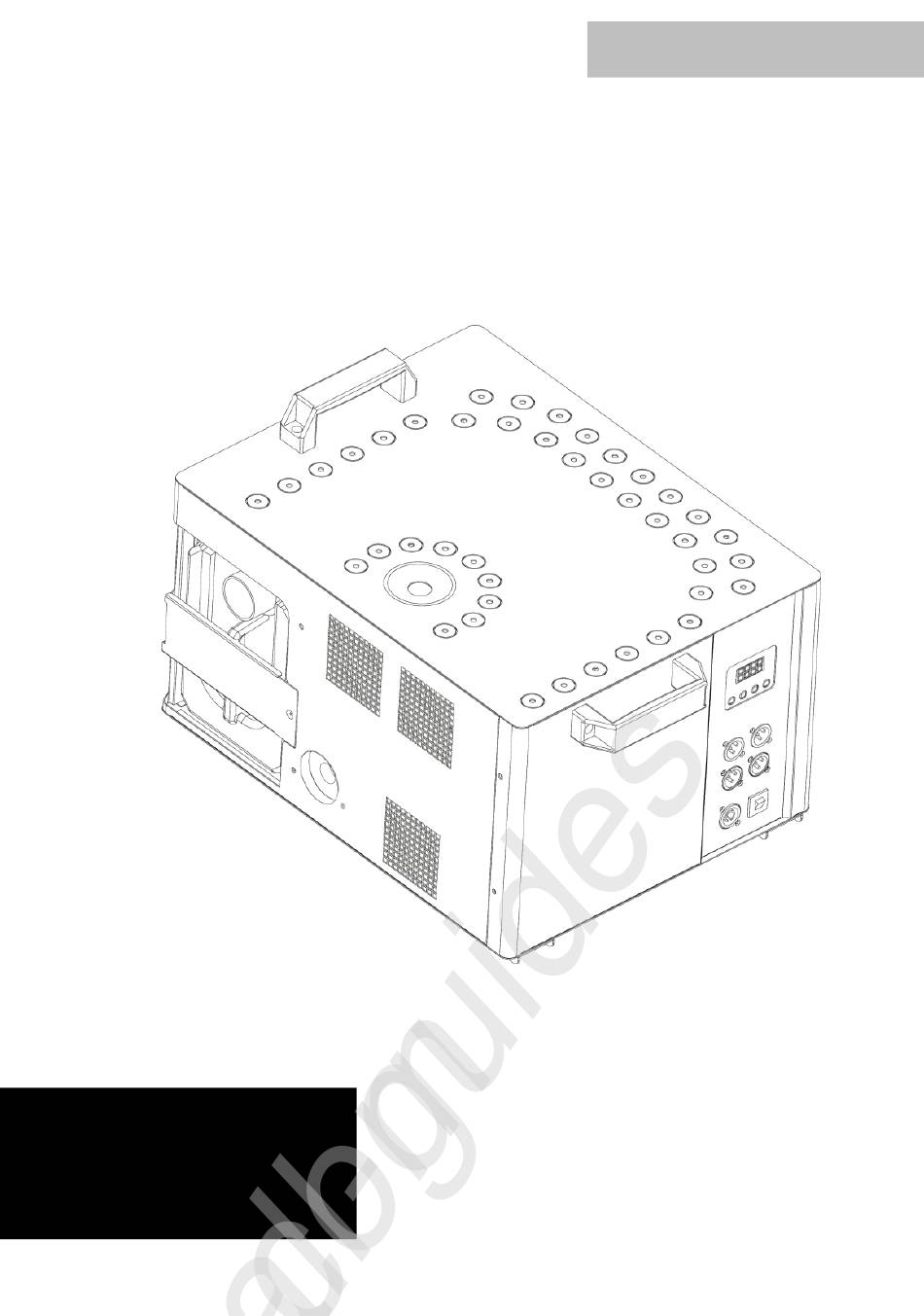

- Seite 1 All manuals and user guides at all-guides.com DEUTSCH/ENGLISCH lightmaXX Vertical Fog 3.0 LIG0016690-000 02/2020 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH All manuals and user guides at all-guides.com Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen.
- Seite 3 DEUTSCH All manuals and user guides at all-guides.com Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter (FI) ist unbedingt empfohlen. Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen, trennen Sie das Gerät vom Netz, um Gefahren zu minimieren.
- Seite 4 Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen. Passendes Nebelfluid: lightmaXX Vertical Fog Special Fluid – LIG0015661-000 Die vom Hersteller empfohlenen Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden. Achten Sie darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet.
- Seite 5 Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt lightmaXX Vertical Fog 3.0 dient ausschließlich der Erzeugung von künstlichem Nebel durch verdampfen des eingefüllten Nebelfuids. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß...
- Seite 6 DEUTSCH All manuals and user guides at all-guides.com Inbetriebnahme: Schließen Sie das Produkt an das Stromnetz an und schalten Sie es anschließend ein. Warten sie bis das Heizelement die Betriebstemperatur erreicht hat (9 Minuten Aufwärmzeit). Die Ansteuerung erfolgt nun wahlweise per DMX, per Fernbedienung oder per Bedienung am Gerät selbst.
- Seite 7 DEUTSCH All manuals and user guides at all-guides.com DMX Betrieb: Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers oder Interfaces.
- Seite 8 DEUTSCH All manuals and user guides at all-guides.com 9 Kanal Modus: Kanal Wert Funktion LEDs 016-255 Nebel 001-255 Weiß (mit Dimmerfunktion) 001-255 Rot (mit Dimmerfunktion) 001-255 Grün (mit Dimmerfunktion) 001-255 Blau Stroboskop-Effekt 016-255 (Geschwindigkeit:langsam zu schnell) 016-036 Innere LEDs 037-056 Rot Grün 057-076 Grün...
- Seite 9 DEUTSCH All manuals and user guides at all-guides.com Betriebsart Fernbedienung Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die IR-Fernbedienung verfügt über 8 Tasten (b-01 bis b-08). Sie können die Belegung der Tasten e Men e ns ellungen „reno“ un „AUHC“ ausw hlen. Jede Taste aktiviert eine Farbe bzw. ein Programm, welche zuvor in den Menüeinstellungen gespeichert wurden.
- Seite 10 DEUTSCH All manuals and user guides at all-guides.com Tastenbelegung für die inneren LEDs: e Tas en elegung e nneren LE s er lg un er e Men pun „reno“. W len Sie anschließend die gewünschte Tastenbelegung auf der Fernbedienung von b-01 bis b-08 und e au „Enter“.
- Seite 11 DEUTSCH All manuals and user guides at all-guides.com Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung 9 x RGB Innere LEDs Tragegriffe 33 x RGB Äußere LEDs Stromeingang (PowerCon) Nebeldüse DMX Eingang (3-pol) Fluidbehälter mit Verschluss DMX-Ausgang (3-pol) Ein-/Aus-Schalter Lüfter Bedienelemente (Display/Tasten) Ringöse z.B. für Safety...
- Seite 12 DEUTSCH All manuals and user guides at all-guides.com Spezifikationen: Model lightmaXX Vertical Fog 3.0 Leistungsaufnahme max. 3100 W 9 x RGB 3 in 1 (9W) Innere LEDs LED Leistung 33x RGB 3 in 1 (9W) Äußere LEDs Spannungsversorgung 220-240V, 50/60 Hz...
- Seite 13 Das Heizelement sollte regelmäßig (alle 30 Betriebsstunden) gereinigt werden, um Ablagerungen zu vermeiden. Zusätzlich wird eine regelmäßige Reinigung der Leitungen und Düsen dringend empfohlen, z.B. mit dem Reinigungsfluid von lightmaXX (LIG0010221-000/250 ml). Bitte nutzen Sie ausschließlich qualitativ hochwertige Reinigungsflüssigkeiten! Vorgehensweise: Nebelmaschine entleeren und den Reiniger im Lieferzustand in den Tank schütten...
- Seite 14 DEUTSCH All manuals and user guides at all-guides.com Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
- Seite 15 DEUTSCH All manuals and user guides at all-guides.com Notizen MS ID: LIG0016690-000 02/2020...
- Seite 16 ENGLISH All manuals and user guides at all-guides.com Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage.
- Seite 17 ENGLISH All manuals and user guides at all-guides.com Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage. It is highly recommended that you fuse your mains socket with a residual current circuit breaker (FI).
- Seite 18 Only use high-quality water-based fog fluids recommended by your dealer. Other fog fluids can lead to clogging or dripping of the device. Suitable fog fluid: lightmaXX Vertical Fog Special Fluid - LIG0015661-000 The fog fluids recommended by the manufacturer are environmentally harmless and can be disposed of via the sewer.
- Seite 19 Intended use: The product lightmaXX Vertical Fog 3.0 is used exclusively for the generation of artificial fog by vaporizing the filled fog fluid. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
- Seite 20 ENGLISH All manuals and user guides at all-guides.com Set up: Connect the product to the power supply and then switch it on. Wait until the heating element has reached the operating temperature (9 minutes warm-up time). Display and Operating Buttons: The device has 4 operating keys and an LCD display on which all settings can be read.
- Seite 21 ENGLISH All manuals and user guides at all-guides.com DMX mode: Configuration of the DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Connect the DMX input of your device to the DMX output of your DMX controller or interface. Always use a DMX cable with a 110 Ohm resistor for this connection.
- Seite 22 ENGLISH All manuals and user guides at all-guides.com 9 Channel Mode: Channel Value Function LEDs 016-255 001-255 White (w/ Dimmerfunction) 001-255 Red (w/ Dimmerfunction) 001-255 Green (w/ Dimmerfunction) 001-255 Blue 016-255 Strobe (slow to fast) 016-036 037-056 Red Green Inner LEDs 057-076 Green 077-096...
- Seite 23 ENGLISH All manuals and user guides at all-guides.com Operating Mode Remote control: The device can be controlled remotely using the remote control included in the scope of delivery. The IR remote control has 8 buttons (b-01 to b-08). You can select the assignment of the buttons via the menu settings "reno"...
- Seite 24 ENGLISH All manuals and user guides at all-guides.com Key assignment for the inner LEDs: The key assignment for the inner LEDs is done under the menu item "reno". Then select the desired button assignment on the remote control from b-01 to b-08 and press "Enter". You can then select and confirm the corresponding color for the buttons from Co 0 to Co 7 or the corresponding program from Pr 1 to Pr 4.
- Seite 25 ENGLISH All manuals and user guides at all-guides.com Connections and controls: Designation Designation 9 x RGB Inner LEDs Carrying handles 33 x RGB Outer LEDs Power connection (PowerCon) Fog nozzle DMX-Input (3-pole) Fluid container with closure DMX-Output (3-pole) ON/OFF switch Operating elements (display/keys) Ring eye for e.g.
- Seite 26 ENGLISH All manuals and user guides at all-guides.com Specifications: Model lightmaXX Vertical Fog 3.0 Power consumption max. 1500 Watt 9 x RGB 3 in 1 (9W) Inner LEDs LED power 33x RGB 3 in 1 (9W) Outer LEDs Power suppy...
- Seite 27 Cleaning: The heating element should be cleaned regularly (every 30 operating hours) to avoid deposits. In addition, regular cleaning of lines and nozzles is strongly recommended, e.g. with lightmaXX cleaning fluid (LIG0010221-000/250 ml). Please use only high quality cleaning fluids! Procedure: Empty the fog machine and pour the cleaner into the tank as delivered.
- Seite 28 ENGLISH All manuals and user guides at all-guides.com Environmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc.
- Seite 29 ENGLISH All manuals and user guides at all-guides.com Notes MS ID: LIG0016690-000 02/2020...
