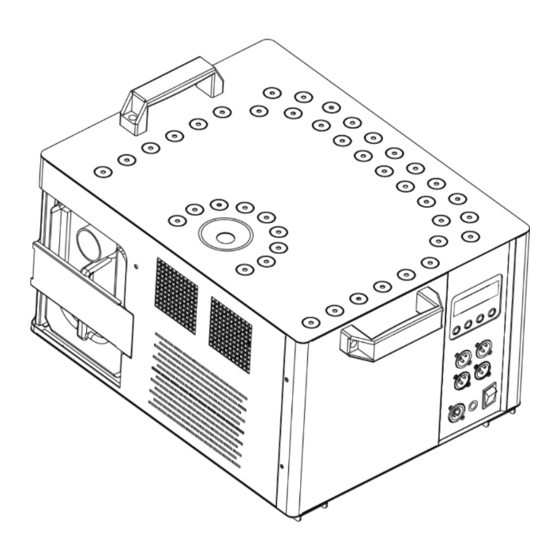

- Seite 1 DEUTSCH/ENGLISCH lightmaXX Vertical Fog 3.0 LIG0016690-000 04/2021 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter (FI) ist unbedingt empfohlen. Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen, trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie Gewitter, Hochwasser etc.
- Seite 4 Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen. Passendes Nebelfluid: lightmaXX Vertical Fog Special Fluid – LIG0015661-000 Die vom Hersteller empfohlenen Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden. Achten Sie darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet.
-
Seite 5: Lieferumfang
DEUTSCH Herzlichen Glückwunsch zu Ihrer neuen lightmaXX Vertical Fog 3.0! Vielen Dank, dass Sie sich für ein Produkt von lightmaXX entschieden haben. Durch effiziente Entwicklung und ökonomische Produktion ermöglicht lightmaXX hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf. -
Seite 6: Display Und Bedientasten
DEUTSCH Inbetriebnahme: Schließen Sie das Produkt an das Stromnetz an und schalten Sie es anschließend ein. Warten sie bis das Heizelement die Betriebstemperatur erreicht hat (9 Minuten Aufwärmzeit). Die Ansteuerung erfolgt nun wahlweise per DMX, per Fernbedienung oder per Bedienung am Gerät selbst. - Seite 7 DEUTSCH Die Menüstruktur im Detail: Anzeige Funktion Initializing... Das Gerät wird initialisiert Heating up... Das Gerät heizt auf, bitte warten Sie einige Minuten; Ready To Fog Maschine ist bereit. Interval Set zum Einstellen der Intervallzeit für den Timer-Modus Duration Set zum Einstellen der Zeitdauer für den Timer-Modus DMX512 zum Einstellen der DMX-512-Adresse...
-
Seite 8: Dmx-Betrieb
DEUTSCH DMX Betrieb: Konfiguration des DMX Steckers: 3-polig Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. 5-polig Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers oder Interfaces. -
Seite 9: Funktion
DEUTSCH 6 Kanal Modus: Kanal Wert Funktion LEDs 016-255 Nebelausstoß 010-255 010-255 Grün Innere LEDs 010-255 Blau 010-044 045-079 Grün 080-114 Blau 115-149 Gelb Äußere LEDs 150-184 Himmelblau 185-219 Lila 220-255 Weiß 016-255 Farbwechsel... - Seite 10 DEUTSCH 9 Kanal Modus: Kanal Wert Funktion LEDs 010-255 Nebelausstoß 010-255 Master Dimmer für CH3/CH4/CH5 010-255 Rot (mit Dimmerfunktion) 010-255 Grün (mit Dimmerfunktion) 010-255 Blau (mit Dimmerfunktion) Stroboskop-Effekt 016-255 (Geschwindigkeit:langsam zu schnell) 016-038 Innere LEDs 039-060 Grün 061-082 Blau 083-104 Gelb 105-126 Himmelblau...
-
Seite 11: Betriebsart Fernbedienung
DEUTSCH Betriebsart Fernbedienung Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die IR-Fernbedienung verfügt über 8 Tasten. Jede Taste aktiviert eine Farbe bzw. ein Programm, welche zuvor in den Menüeinstellungen gespeichert wurden. Sie können die Belegung der Tasten im Menü unter „LED Color Setting/For Remote Keys“ auswählen. -
Seite 12: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung 9 x RGB Innere LEDs Tragegriffe 33 x RGB Äußere LEDs Stromeingang (PowerCon) Nebeldüse DMX Eingang (5- und 3-pol) Fluidbehälter mit Verschluss DMX-Ausgang (5- und 3-pol) Ein-/Aus-Schalter Lüfter Bedienelemente (Display/Tasten) Ringöse z.B. für Safety... -
Seite 13: Spezifikationen
DEUTSCH Spezifikationen: Model lightmaXX Vertical Fog 3.0 Leistungsaufnahme max. 3500 W 9 x RGB 3 in 1 (9W) Innere LEDs LED Leistung 33x RGB 3 in 1 (9W) Äußere LEDs Spannungsversorgung 220-240V, 50/60 Hz Aufheizzeit 9 Minuten Fluidtank Kapazität 3,8 Liter Maximale Füllmenge... -
Seite 14: Reinigung
Das Heizelement sollte regelmäßig (alle 30 Betriebsstunden) gereinigt werden, um Ablagerungen zu vermeiden. Zusätzlich wird eine regelmäßige Reinigung der Leitungen und Düsen dringend empfohlen, z.B. mit dem Reinigungsfluid von lightmaXX (LIG0010221-000/250 ml). Bitte nutzen Sie ausschließlich qualitativ hochwertige Reinigungsflüssigkeiten! Vorgehensweise: Nebelmaschine entleeren und den Reiniger im Lieferzustand in den Tank schütten... -
Seite 15: Umweltschutz
DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. - Seite 16 DEUTSCH Notizen MS ID: LIG0016690-000 04/2021...
