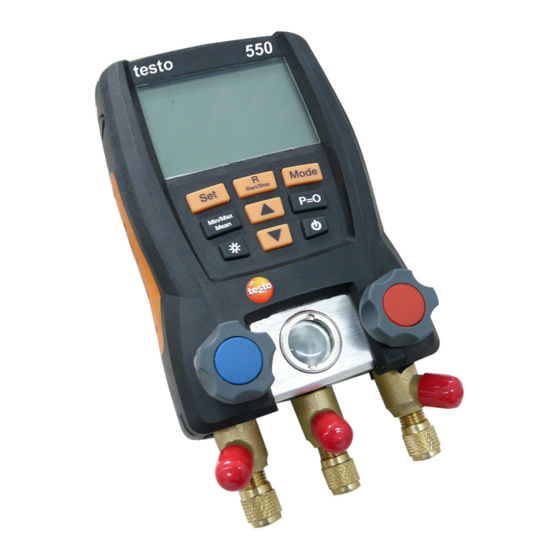

- Seite 1 550 · Digitale Monteurhilfe Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_1177587817070_6.doc @ 1241 @ 1 Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................5 Leistungsbeschreibung ................6 3.1. Verwendung ..................6 3.2. Technische Daten................6 Produktbeschreibung................8 4.1. -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Pos: 3 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\mod_1173774719351_6.doc @ 290 @ 1 Sicherheit und Umwelt Pos: 4 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1173775252351_6.doc @ 344 @ 2 2.1. Zu diesem Dokument Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Verwendung (Standard) @ 0\mod_1173775068554_6.doc @ 335 @ 5 Verwendung >... -
Seite 5: Sicherheit Gewährleisten
Gefahren ausgehen: Beachten Sie bei der Durchführung von Messungen die vor Ort gültigen Sicher- heitsbestimmungen. Pos: 13 /TD/Sicherheit und Umwelt/Sicherheit gewährleisten/testo 550/Mechanische Belastung testo 550 @ 4\mod_1252656121693_6.doc @ 49835 @ > Durch Herunterfallen des Messgeräts oder jede andere vergleichbare mechanische Belastung kann es zu einem Durchbrechen der Rohrstücke der Kältemittelschläuche... -
Seite 6: Leistungsbeschreibung
3 Leistungsbeschreibung Pos: 16 /TD/Sicherheit und Umwelt/Umwelt schützen/testo 550/Kältemittel können schaden testo 550 @ 4\mod_1252656710421_6.doc @ 49867 @ > Kältemittelgase können der Umwelt schaden. Beachten Sie die gültigen Umweltschutzbestimmungen. Pos: 17 /TD/Überschriften/3. Leistungsbeschreibung @ 0\mod_1173774791554_6.doc @ 299 @ 1 Leistungsbeschreibung Pos: 18 /TD/Überschriften/3.1 Verwendung @ 0\mod_1176211016437_6.doc @ 693 @ 2... - Seite 7 R404A, R406A, R407A, R407C, R408A, R409A, R410A, R414B, R416A, R417A, R420A, R421A, R421B, R422A, R422B, R422D, R424A, R434A, R437A, R502, R503, R507, R718 (H2O) Messbare Medien: Alle Medien, die im testo Messbare Medien 550 hinterlegt sind. Nicht messbar: Ammoniak (R717) und sonstige ammoniakhaltige Kältemittel Umgebungsbedin- Einsatztemperatur: -10...50°C / 14...122°F...
-
Seite 8: Produktbeschreibung
Produktbeschreibung Pos: 23 /TD/Überschriften/4.1 Übersicht @ 0\mod_1176379946003_6.doc @ 731 @ 2 4.1. Übersicht Pos: 24 /TD/Produktbeschreibung/Übersicht/Übersicht testo 550 @ 4\mod_1252670348951_6.doc @ 49960 @ 5 Anzeige- und Bedienelemente 1 Fühlerbuchse Mini-DIN für NTC-Temperaturfühler, mit Buchsenabdeckung 2 Aufhänge-Vorrichtung klappbar, mit Öse für Vorhängeschloss (Rückseite). -
Seite 9: Erste Schritte
: 24 /TD/--- Seitenwechsel --- @ 0\mod_1173774430601_0.doc @ 281 Pos: 25 /TD/Überschriften/5. Erste Schritte @ 0\mod_1173774895039_6.doc @ 317 @ 1 Erste Schritte Pos: 26 /TD/Erste Schritte/testo 550/Erste Schritte testo 550 @ 4\mod_1252929464539_6.doc @ 50243 @ 5555 Batterien / Akkus einlegen 1. Die Aufhängevorrichtung ausklappen und das Batteriefach öffnen (Clip-Verschluss). - Seite 10 5 Erste Schritte Gerät einschalten > ] d rücken. Initialisierungsphase: • Alle Display-Segmente leuchten (Dauer: 2s). Die Messansicht wird geöffnet. Einstellungen vornehmen [Set] drücken, Das Konfigurationsmenü wird geöffnet und der einstellbare Parameter blinkt. 2. Parameter einstellen: Tastenfunktionen Darstellung Erklärung [▲] oder [▼]...
-
Seite 11: Produkt Verwenden
Anziehen verwenden, da dadurch das Gewinde beschädigt werden kann! Pos: 27 /TD/Überschriften/6. Produkt verwenden @ 0\mod_1173774928554_6.doc @ 326 @ 1 Produkt verwenden Pos: 28 /TD/Produkt verwenden/testo 550/Anschließen, nullen, einstellen @ 4\mod_1253016325767_6.doc @ 50322 @ 6.1. Messung vorbereiten 6.1.1. Temperaturfühler anschließen Zur Messung der Rohrtemperatur und zur automatischen Berechnung von Überhitzung und Unterkühlung muss ein NTC-... - Seite 12 Innern des Messgeräts auftreten können, die äußerlich nicht erkennbar sind.! > Senden Sie das Messgerät zu ihrer eigenen Sicherheit an den Testo-Kundendienst für eine technische Überprüfung. > Tauschen Sie daher die Kältemittelschläuche nach jedem Herunterfallen des Messgeräts oder jeder vergleichbaren mechanischen Belastung durch neue unbeschädigte...
-
Seite 13: Messmodus Wählen
6 Produkt verwenden Kältemittelauswahl beenden > [R, Start/Stop] drücken oder automatisch nach 30s, wenn keine Taste betätigt wurde. Pos: 29 /TD/Produkt verwenden/testo 550/Messmodus testo 550 @ 5\mod_1260187187852_6.doc @ 53223 @ 6.1.3. Messmodus wählen [Set] mehrmals drücken 2. Mit [▲] oder [▼]... -
Seite 14: Messung Durchführen
6 Produkt verwenden Pos: 30 /TD/Produkt verwenden/testo 550/Messung durchführen testo 550 @ 4\mod_1253088488438_6.doc @ 50441 @ 6.2. Messung durchführen WARNUNG Verletzungsgefahr durch unter hohem Druck stehende, heiße, kalte oder giftige Kältemittel ! > Schutzbrille und Schutzhandschuhe tragen. > Vor dem Beaufschlagen des Messgeräts mit Druck: Messgerät immer an der Aufhängevorrichtung befestigen, um ein... - Seite 15 6 Produkt verwenden Tastenfunktionen > [▲] oder [▼]: Messwert-Anzeige wechseln. Mögliche Anzeigekombinationen: Verdampfungsdruck Kondensationsdruck Kältemittel-Verdampfungs- Kältemittel-Kondensations- temperatur to/Ev temperatur tc/Co oder (nur mit gestecktem Temperaturfühler) Verdampfungsdruck Kondensationsdruck Gemessene Temperatur Gemessene Temperatur t oder (nur mit gestecktem Temperaturfühler) Verdampfungsdruck Kondensationsdruck Überhitzung Δt Unterkühlung Δt Bei zwei gesteckten NTC-Fühlern wird zusätzlich Δt angezeigt.
-
Seite 16: Produkt Instand Halten
Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. Pos: 33 /TD/Produkt instand halten/testo 550/Instandhalten testo 550 @ 4\mod_1253262226679_6.doc @ 50492 @ 55555 Anschlüsse sauber halten > Schraubanschlüsse sauber und frei von Fett und anderen Ablagerungen halten, bei Bedarf mit einem feuchten Tuch reinigen. - Seite 17 (4 x 1,5V, Typ AA, Mignon, LR6) in das Batteriefach einlegen. Polung beachten! 3. Deckel des Batteriefachs aufsetzen und schließen (Clip muss einrasten). 4. Gerät einschalten. Ventil oder Ventilsteller-Griff wechseln WARNUNG Der kundenseitige Wechsel von Ventilstellern und Ventilen ist nicht zulässig. > Senden Sie das Messgerät an den Testo-Kundendienst.
-
Seite 18: Tipps Und Hilfe
Pos: 35 /TD/Überschriften/8.1 Fragen und Antworten @ 0\mod_1177402017078_6.doc @ 1091 @ 2 8.1. Fragen und Antworten Pos: 36 /TD/Tipps und Hilfe/Fragen und Antworten/testo 550/FAQ testo 550 @ 5\mod_1265185945986_6.doc @ 56963 @ Frage Mögliche Ursachen / Lösung Batterien sind fast leer. -
